从源码角度看JNI

简介

Android NDK开发中,常常因为效率、安全等原因,需要借助JNI的机制调用到Native环境中进行c/cpp操作,常见的Java层需要调用Native层的代码时的标准流程是这样的:

  1. 调用loadLibrary,依靠dlxxx系列方法加载动态链接库,然后调用库中的JNI_Onload方法,解析并保存头文件中的符号表
  2. JAVA层调用事先声明的native方法
  3. 虚拟机通过预先加载的符号表调用Native层代码,同时会实例化一个JNIEnv指针,Native层可以借用它调用JAVA层的代码

这篇文章里,我将会提供典型的JAVA与Native使用JNI接口实现双向调用的实例,同时也会从源码的角度分析两种JNI动态注册的原理

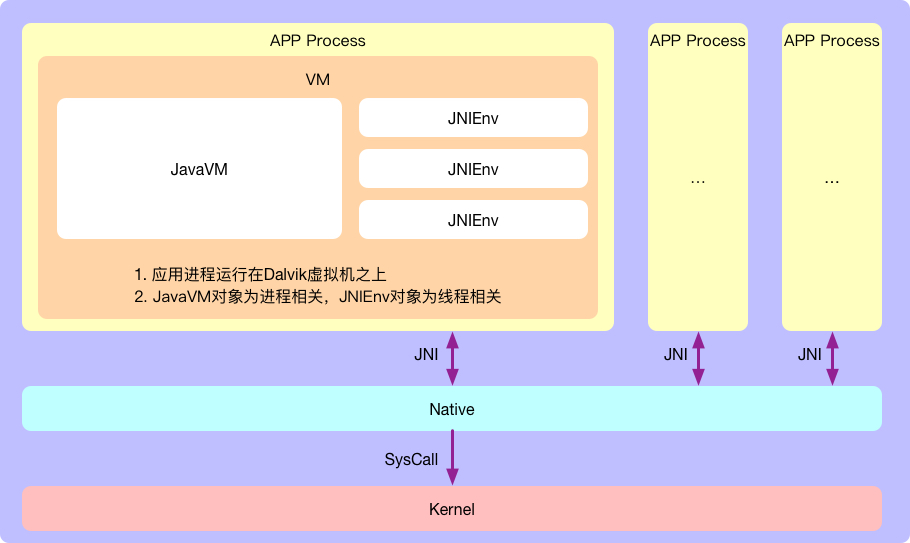

架构图

  • Android应用进程各自运行在专属的虚拟机中
  • 通过JNIEnv,进程可以在Native环境中使用JNI接口对JAVA层进行方法调用等操作
  • JNI技术是JAVA与Native之间相互调用的"桥梁"
  • 系统SysCall机制,Native层可以调用到Kernel层

示例

下面的示例中分别会给出从JAVA调用到Native、从Native调用到JAVA的两个典型示例

在JAVA中调用Native方法

  1. 从JAVA调用到Native的第一步是需要创建JAVA project,并进行native方法声明与调用
public class HelloJni extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_hello_jni);
        TextView tv = (TextView)findViewById(R.id.hello_textview);
        // 通过JNI调用native方法
        tv.setText(stringFromJNI());
    }

    // 声明native方法
    public native String stringFromJNI();

    // 初始化动态so库
    static {
        System.loadLibrary("hello-jni");
    }
}
  1. 在cpp中实现native方法Java_com_example_hellojni_HelloJni_stringFromJNI
#include <jni.h>
#include <string>
#include "format.h"

extern "C" {

JNIEXPORT jstring JNICALL Java_com_example_hellojni_HelloJni_stringFromJNI( JNIEnv * env, jobject obj )
{
  std::string hello = fmt::format(
    "Hello from C++ Format! GCC version: {}.{}", __GNUC__, __GNUC_MINOR__);
  return env->NewStringUTF(hello.c_str());
}

}

和使用RegisterMethodsOrDie方法进行注册不同,这个示例使用了JNIEXPORTJNICALL的命名规则进行native方法的初始化,通过这种特殊的规则,虚拟机可以在不主动调用注册方法的前提下进行静态注册

  1. 使用makefile编译动态so库
LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)

$(call import-add-path,$(LOCAL_PATH))

LOCAL_MODULE    := hello-jni
LOCAL_SRC_FILES := hello-jni.cpp
LOCAL_WHOLE_STATIC_LIBRARIES := cppformat_static

include $(BUILD_SHARED_LIBRARY)

$(call import-module,../../cppformat)

在Native中调用JAVA方法

  1. 声明一个类及方法
public class JniHandle {
    public String getStringForJava() {
        return "string from method in java";
    }
}
  1. 在Native中使用JNI调用getStringForJavaJAVA方法
JNIEXPORT void JNICALL
Java_com_example_hellojni_callJavaMethodFromJni(JNIEnv *env, jclass type) {
    // 通过JNIEnv获取到jclass
    jclass jniHandle = (*env)->FindClass(env, "com/example/JniHandle");
    if (NULL == jniHandle) {
        LOGW("can't find jniHandle");
        return;
    }
    jmethodID constructor = (*env)->GetMethodID(env, jniHandle, "<init>", "()V");
    if (NULL == constructor) {
        LOGW("can't constructor JniHandle");
        return;
    }
    // 创建一个JniHanlde的实例
    jobject jniHandleObject = (*env)->NewObject(env, jniHandle, constructor);
    if (NULL == jniHandleObject) {
        LOGW("can't new JniHandle");
        return;
    }
    // 通过JNIEnv获取到jmethod
    jmethodID getStringForJava = (*env)->GetMethodID(env, jniHandle, "getStringForJava", ()Ljava/lang/String;");
    if (NULL == getStringForJava) {
        LOGW("can't find method of getStringForJava");
        (*env)->DeleteLocalRef(env, jniHandle);
        (*env)->DeleteLocalRef(env, jniHandleObject);
        return;
    }
    // 调用该JAVA方法
    jstring result = (*env)->CallObjectMethod(env, jniHandleObject, getStringForJava);
    const char *resultChar = (*env)->GetStringUTFChars(env, result, NULL);
    // 释放局部引用
    (*env)->DeleteLocalRef(env, jniHandle);
    (*env)->DeleteLocalRef(env, jniHandleObject);
    (*env)->DeleteLocalRef(env, result);
}

例子中我给出了静态注册的常规写法,下面详细分析下动态注册在Android源码中的两种常用场景:开机JNI初始化与调用System.loadLibrary加载动态库

开机JNI初始化

安卓系统开机过程中,会先启动Init进程,随后再拉起zygote进程。我们知道所有的APP应用进程都是通过fork zygote进程创建的,所以zygote进程在启动的过程中做了虚拟机初始化的操作,这其中就包括了framework所需要的所有JNI接口的注册

frameworks/base/cmds/app_process/app_main.cpp

int main(int argc, char* const argv[])
{
    AppRuntime runtime(argv[0], computeArgBlockSize(argc, argv));
    ...
    if (zygote) {
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);
    }
    ...
}

在init拉起zygote后,会运行zygote的可执行程序app_main

frameworks/base/core/jni/AndroidRuntime.cpp

void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    ...
    if (startReg(env) < 0) {
        ALOGE("Unable to register all android natives\n");
        return;
    }
    ...
}

// 声明函数
extern int register_android_os_MessageQueue(JNIEnv* env);

static const RegJNIRec gRegJNI[] = {
    ...
    // 初始化函数指针
    REG_JNI(register_android_os_MessageQueue),
    ...
}

/*static*/ int AndroidRuntime::startReg(JNIEnv* env)
{
    ...
    // 注册framework所需要的JNI接口
    if (register_jni_procs(gRegJNI, NELEM(gRegJNI), env) < 0) {
        env->PopLocalFrame(NULL);
        return -1;
    }
    ...

    return 0;
}

static int register_jni_procs(const RegJNIRec array[], size_t count, JNIEnv* env)
{
    for (size_t i = 0; i < count; i++) {
        // 触发对应的注册函数
        if (array[i].mProc(env) < 0) {
            return -1;
        }
    }
    return 0;
}

可以看到这个JNI注册的核心其实就是遍历RegJNIRec数组并触发RegJNIRec.mProc的调用

gRegJNI数组声明中频繁的使用到了REG_JNI这个宏,这里特别的看一下它的实现:

#define REG_JNI(name)      { name }
struct RegJNIRec {
    int (*mProc)(JNIEnv*);
};

REG_JNI的声明使用了填充结构,这里以register_android_os_MessageQueue为例,实际上是让mProc指向了它的函数指针,当调用register_jni_procs时,会触发register_android_os_MessageQueue这个extern函数,当程序执行这个它时,会自动调用到android_os_MessageQueue下的对应函数:

frameworks/base/core/jni/android_os_MessageQueue.cpp

#include "core_jni_helpers.h"

static const JNINativeMethod gMessageQueueMethods[] = {
    /* name, signature, funcPtr */
    { "nativeInit", "()J", (void*)android_os_MessageQueue_nativeInit },
    { "nativeDestroy", "(J)V", (void*)android_os_MessageQueue_nativeDestroy },
    { "nativePollOnce", "(JI)V", (void*)android_os_MessageQueue_nativePollOnce },
    { "nativeWake", "(J)V", (void*)android_os_MessageQueue_nativeWake },
    { "nativeIsPolling", "(J)Z", (void*)android_os_MessageQueue_nativeIsPolling },
    { "nativeSetFileDescriptorEvents", "(JII)V",
            (void*)android_os_MessageQueue_nativeSetFileDescriptorEvents}
};

int register_android_os_MessageQueue(JNIEnv* env) {
    // 将JNI方法与对应的android.os.MessageQueue java类中的native方法进行绑定
    int res = RegisterMethodsOrDie(env, "android/os/MessageQueue", gMessageQueueMethods, NELEM(gMessageQueueMethods));
    ...
    return res;
}

大致来看,各个register_xxx方法其实都是调用到了在core_jni_helpers.h头文件中声明的RegisterMethodsOrDie内联方法:

frameworks/base/core/jni/core_jni_helpers.h

static inline int RegisterMethodsOrDie(JNIEnv* env, const char* className, const JNINativeMethod* gMethods, int numMethods) {
    int res = AndroidRuntime::registerNativeMethods(env, className, gMethods, numMethods);
    LOG_ALWAYS_FATAL_IF(res < 0, "Unable to register native methods.");
    return res;
}

frameworks/base/core/jni/AndroidRuntime.cpp

```cpp
