安卓自定义 View 进阶: Matrix Camera

本篇依旧属于Matrix,主要讲解Camera,Android下有很多相机应用,其中的美颜相机更是不少,不过今天这个Camera可不是我们平时拍照的那个相机,而是graphic包下的Camera,专业给View拍照的相机,不过既然是相机,作用都是类似的,主要是将3D的内容拍扁变成2D的内容。

众所周知,我们的手机屏幕是一个2D的平面,所以也没办法直接显示3D的信息,因此我们看到的所有3D效果都是3D在2D平面的投影而已,而本文中的Camera主要作用就是这个,将3D信息转换为2D平面上的投影,实际上这个类更像是一个操作Matrix的工具类,使用Camera和Matrix可以在不使用OpenGL的情况下制作出简单的3D效果。

Camera常用方法表

方法类别 相关API 简介
基本方法 save、restore 保存、 回滚
常用方法 getMatrix、applyToCanvas 获取Matrix、应用到画布
平移 translate 位移
旋转 rotat (API 12)、rotateX、rotateY、rotateZ 各种旋转
相机位置 setLocation (API 12)、getLocationX (API 16)、getLocationY (API 16)、getLocationZ (API 16) 设置与获取相机位置

Camera的方法并不是特别多,很多内容与之前的讲解的Canvas和Matrix类似,不过又稍有不同,之前的画布操作和Matrix主要是作用于2D空间,而Camera则主要作用于3D空间。

基础概念

在具体讲解方法之前,先补充几个基础概念,以便于后面理解。

3D坐标系

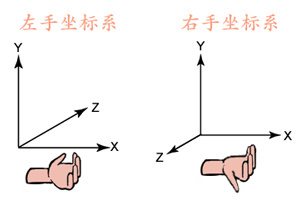

我们Camera使用的3维坐标系是左手坐标系,即左手手臂指向x轴正方向,四指弯曲指向y轴正方向,此时展开大拇指指向的方向是z轴正方向

至于为什么要用左手坐标系呢?大概是因为赶工的时候右手不方便比划吧,大雾。实际上不同平台上使用的坐标系也有不同,有的是左手,有的是右手,貌似并没有统一的标准,只需要记住 Android 平台上面使用的是左手坐标系即可。

2D 和 3D 坐标是通过Matrix关联起来的,所以你可以认为两者是同一个坐标系,但又有差别,重点就是y轴方向不同。

坐标系 2D坐标系 3D坐标系
原点默认位置 左上角 左上角
X 轴默认方向
Y 轴默认方向
Z 轴默认方向 垂直屏幕向内

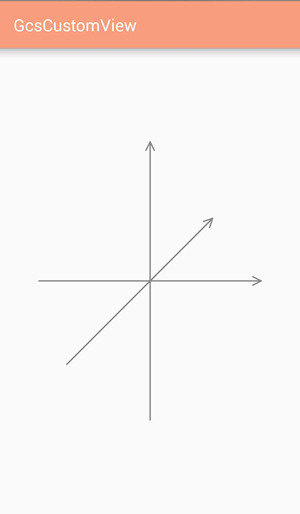

3D坐标系在屏幕中各个坐标轴默认方向展示:

注意y轴默认方向是向上,而2D则是向下,另外本图不代表3D坐标系实际位置。

三维投影

三维投影是将三维空间中的点映射到二维平面上的方法。由于目前绝大多数图形数据的显示方式仍是二维的,因此三维投影的应用相当广泛,尤其是在计算机图形学,工程学和工程制图中。

三维投影一般有两种,正交投影透视投影

  • 正交投影就是我们数学上学过的 "正视图、正视图、侧视图、俯视图" 这些东西。
  • 透视投影则更像拍照片,符合近大远小的关系,有立体感,我们此处使用的就是透视投影。

摄像机

如果你学过Unity,那么你对摄像机这一个概念应该会有比较透彻的理解。在一个虚拟的3D的立体空间中,由于我们无法直接用眼睛去观察这一个空间,所以要借助摄像机采集信息,制成2D影像供我们观察。简单来说,摄像机就是我们观察虚拟3D空间的眼睛

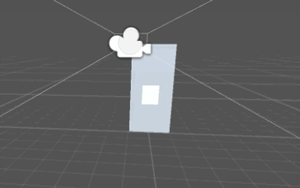

Android 上面观察View的摄像机默认位置在屏幕左上角,而且是距屏幕有一段距离的,假设灰色部分是手机屏幕,白色是上面的一个View,摄像机位置看起来大致就是下面这样子的(为了更好的展示摄像机的位置,做了一个空间转换效果的动图)。

摄像机的位置默认是 (0, 0, -576)。其中 -576= -8 x 72,虽然官方文档说距离屏幕的距离是 -8, 但经过测试实际距离是 -576 像素,当距离为 -10 的时候,实际距离为 -720 像素。不过这个数值72我也不明白是什么东西,我使用了3款手机测试,屏幕大小和像素密度均不同,但结果都是一样的,知道的小伙伴可以告诉我一声。

基本方法

基本方法就有两个saverestore,主要作用为保存当前状态和恢复到上一次保存的状态,通常成对使用,常用格式如下:

  • camera.save(); // 保存状态
  • ... // 具体操作
  • camera.retore(); // 回滚状态

常用方法

这两个方法是Camera中最基础也是最常用的方法。

getMatrix

  • void getMatrix (Matrix matrix)

计算当前状态下矩阵对应的状态,并将计算后的矩阵赋值给参数matrix。

applyToCanvas

  • void applyToCanvas (Canvas canvas)

计算当前状态下单矩阵对应的状态,并将计算后的矩阵应用到指定的canvas上。

平移

声明:以下示例中 Matrix 的平移均使用 postTranslate 来演示,实际情况中使用set、pre 或 post 需要视情况而定。

  • void translate (float x, float y, float z)

和2D平移类似,只不过是多出来了一个维度,从只能在2D平面上平移到在3D空间内平移,不过,此处仍有几个要点需要重点对待。

沿x轴平移

  • camera.translate(x, 0, 0);
  • matrix.postTranslate(x, 0);

两者x轴同向,所以 Camera 和 Matrix 在沿x轴平移上是一致的。

结论:

一致是指平移方向和平移距离一致,在默认情况下,上面两种均可以让坐标系向右移动x个单位。

沿y轴平移

这个就有点意思了,两个坐标系相互关联,但是两者的y轴方向是相反的,很容易把人搞迷糊。你可以这么玩:

  • Camera camera = new Camera();
  • camera.translate(0, 100, 0); // camera - 沿y轴正方向平移100像素
  • Matrix matrix = new Matrix();
  • camera.getMatrix(matrix);
  • matrix.postTranslate(0,100); // matrix - 沿y轴正方向平移100像素
  • Log.i(TAG, "Matrix: "+matrix.toShortString());

在上面这种写法,虽然用了5行代码,但是效果却和 Matrix matrix = new Matrix(); 一样,结果都是单位矩阵。而且看起来貌似没有啥问题,毕竟两次平移都是正向100。(如果遇见不懂技术的领导嫌你写代码量少,你可以这样多写几遍,反正一般人是看不出问题的。)

  • Matrix: [1.0, 0.0, 0.0][0.0, 1.0, 0.0][0.0, 0.0, 1.0]

结论:

由于两者y轴相反,所以 camera.translate(0, -y, 0);matrix.postTranslate(0, y);平移方向和距离一致,在默认情况下,这两种方法均可以让坐标系向下移动y个单位。

沿z轴平移

这个不仅有趣,还容易蒙逼,上面两种情况再怎么闹腾也只是在2D平面上,而z轴的出现则让其有了空间感。

当View和摄像机在同一条直线上时: 此时沿z轴平移相当于缩放的效果,缩放中心为摄像机所在(x, y)坐标,当View接近摄像机时,看起来会变大,远离摄像机时,看起来会变小,近大远小

当View和摄像机不在同一条直线上时: 当View远离摄像机的时候,View在缩小的同时也在不断接近摄像机在屏幕投影位置(通常情况下为Z轴,在平面上表现为接近坐标原点)。相反,当View接近摄像机的时候,View在放大的同时会远离摄像机在屏幕投影位置。

我知道,这样说你们肯定是蒙逼的,话说为啥远离摄像机的时候会接近摄像机在屏幕投影位置(´・_・`),肯定觉得我在逗你们玩,完全是前后矛盾,逻辑都不通,不过这个在这里的确是不矛盾的,因为远离是在3D空间里的情况,而接近只是在2D空间的投影,看下图。

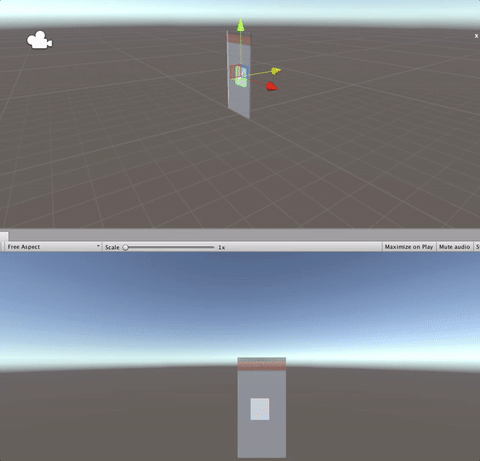

假设大矩形是手机屏幕,白色小矩形是View,摄像机位于屏幕左上角,请注意上面View与摄像机的距离以及下方View的大小以及距离左上角(摄像机在屏幕投影位置)的距离。

至于为什么会这样,因为我们人眼视觉就是这样的,当我们看向远方的时候,视线最终都会消失在视平线上,如果你站在两条平行线中间,看起来它们会在远方(视平线上)相交,虽然在3D空间上两者距离不变,但在2D投影上却是越来越接近,如下图(图片来自网络):

结论:

关于3D效果的平移说起来比较麻烦,但你可以自己实际的体验一下,毕竟我们是生活在3D空间的,拿一张纸片来模拟View,用眼睛当做摄像机,在眼前来回移动纸片,多试几次大致就明白是怎么回事了。

平移 重点内容
x轴 2D 和 3D 相同。
y轴 2D 和 3D 相反。
z轴 近大远小、视线相交。

旋转

旋转是Camera制作3D效果的核心,不过它制作出来的并不能算是真正的3D,而是伪3D,因为View是没有厚度的。

  • // (API 12) 可以控制View同时绕x,y,z轴旋转,可以由下面几种方法复合而来。
  • void rotate (float x, float y, float z);
  • // 控制View绕单个坐标轴旋转
  • void rotateX (float deg);
  • void rotateY (float deg);
  • void rotateZ (float deg);

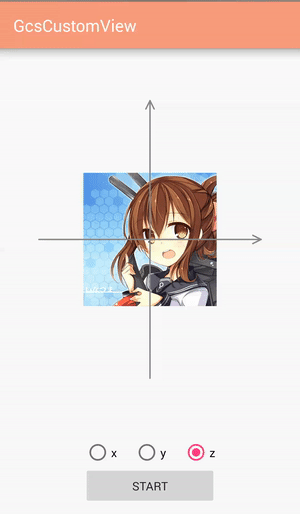

这个东西瞎扯理论也不好理解,直接上图:




以上三张图分别为,绕x轴,y轴,z轴旋转的情况,至于为什么没有显示z轴,是因为z轴是垂直于手机屏幕的,在屏幕上的投影就是一个点。

关于旋转,有以下几点需要注意:

默认旋转中心

旋转中心默认是坐标原点,对于图片来说就是左上角位置。

如何控制旋转中心

我们都知道,在2D中,不论是旋转,错切还是缩放都是能够指定操作中心点位置的,但是在3D中却没有默认的方法,如果我们想要让图片围绕中心点旋转怎么办? 这就要使用到我们在Matrix原理提到过的方法,虽然当时因为有更好的选择方案,并不提倡这样做:

  • Matrix temp = new Matrix(); // 临时Matrix变量
  • this.getMatrix(temp); // 获取Matrix
  • temp.preTranslate(-centerX, -centerY); // 使用pre将旋转中心移动到和Camera位置相同。
  • temp.postTranslate(centerX, centerY); // 使用post将图片(View)移动到原来的位置

官方示例

说到3D旋转,最经典的应该就是ApiDemo里面的 Rotate3dAnimation 了,见过不少博文都是根据Rotate3dAnimation修改的效果,这是一个非常经典的例子,鉴于代码也不长,就贴在这里和大家一起品鉴一下。

```java
public class Rotate3dAnimation extends Animation {
private final float mFromDegrees;
private final float mToDegrees;
private final float mCenterX;
private final float mCenterY;
private final float mDepthZ;
private final boolean mReverse;
private Camera mCamera;
/**
* 创建一个绕y轴旋转的3D动画效果,旋转过程中具有深度调节,可以指定旋转中心。
*
* @param fromDegrees 起始时角度
* @param toDegrees 结束时角度
* @param centerX 旋转中心x坐标
* @param centerY 旋转中心y坐标
* @param depthZ 最远到达的z轴坐标
* @param reverse true 表示由从0到depthZ,false相反
*/
public Rotate3dAnimation(float fromDegrees, float toDegrees,
float centerX, float centerY, float depthZ, boolean reverse) {
mFromDegrees = fromDegrees;
mToDegrees = toDegrees;
mCenterX = centerX;
