Cesium项目实战(2)-城市行政区划信息展示以及专题信息展示

从这篇文章开始,我们正式进入了Cesium项目实战,在接下来的系列文章中,我们以“北京市”作为我们的研究区域,探讨在城市综合运营管理中的一些常见场景,结合具体的业务场景进行三维可视化。

在本篇“城市行政区划信息展示以及专题信息展示”中我们主要包括如下几个可视化内容。

  1. 展示城市行政区划信息
  2. 专题信息展示

1. 展示城市行政区划信息

Cesium支持好几种矢量格式的数据加载,比如geojson、kml、czml等,但是不支持shp,但是,我们拿到的城市行政区划数据往往都是shp格式的,对此,我们首先需要做的就是数据格式转换,在这里,我们将shp转换为geojson格式的。

  • 方法(注意shp文件的坐标系需要WGS84的经纬度投影
  1. 在线转换(个人推荐)
    https://mapshaper.org/
  2. 工具软件转换
    QGIS 等专业GIS软件
  3. 编码实现
    使用 geotools 等开发库

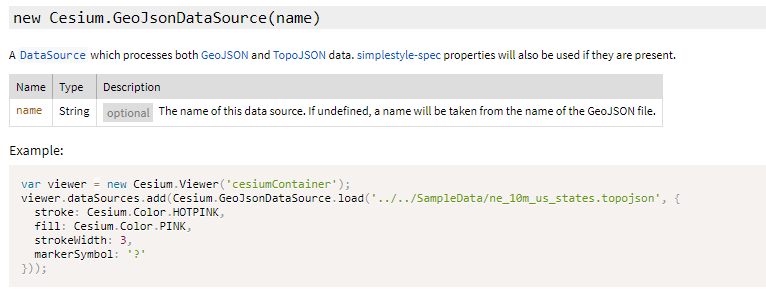

接下来,我们重点说说如何在Cesium中使用geojson格式的数据来做三维可视化。在Cesium中,使用GeoJsonDataSource接口来作为geojson格式数据的加载。我们看看API文档中的定义。

在API实例中,我们可以看到主要是通过GeoJsonDataSource接口的静态load方法来加载,接受一个文件地址参数,以及一些自定义的样式显示参数即可。我们按照API文档中的示例来试一下。

1、默认参数(最精简)

viewer.dataSources.add(Cesium.GeoJsonDataSource.load('./data/beijing.geojson'));

可以看出,默认参数情况下,有一个填充色和边界线。

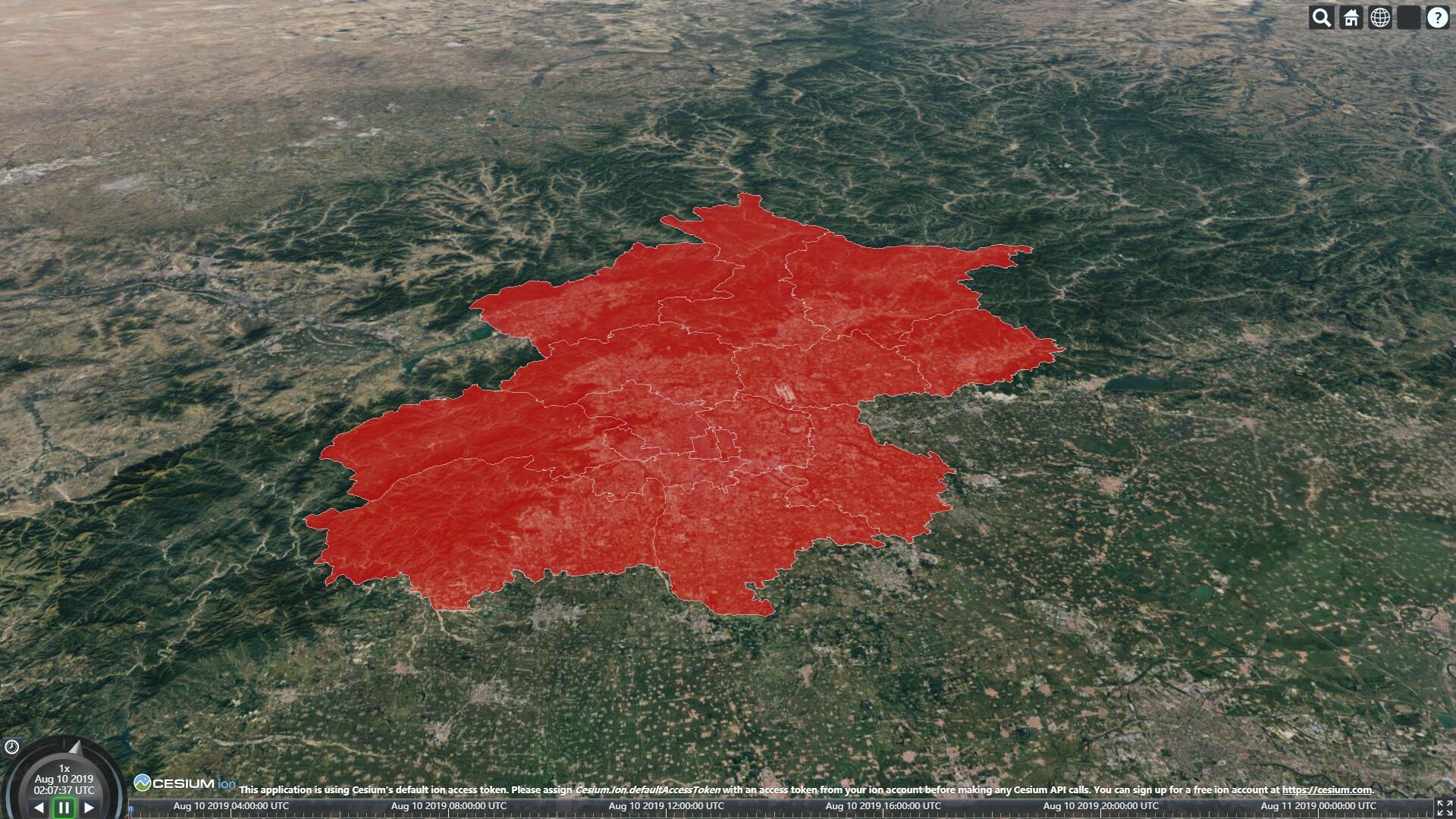

2、自定义参数(更改边线颜色、边线的粗细程度以及填充色)

viewer.dataSources.add(Cesium.GeoJsonDataSource.load('./data/beijing.geojson', {
    stroke: Cesium.Color.WHITE,
    fill: Cesium.Color.RED.withAlpha(0.5),
    strokeWidth: 5
}));

2. 专题信息展示

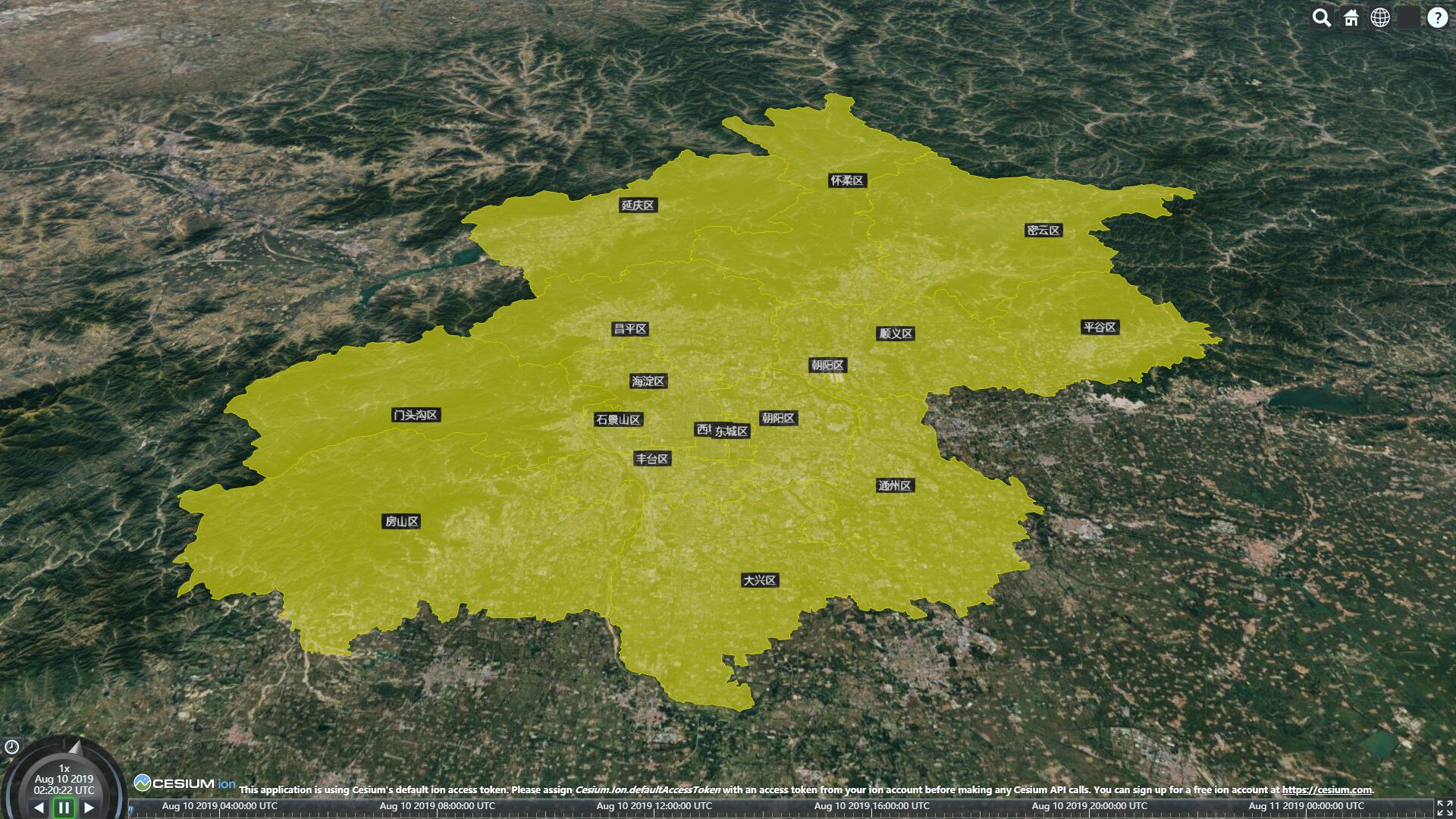

1、注记标签

仅仅显示行政区划未免太单调了,同时不太好进行分辨。我们首先添加一层标签,告诉使用者,每一块区划的地名。

Cesium.GeoJsonDataSource.load('./data/beijing.geojson').then(function (dataSource) {
    viewer.dataSources.add(dataSource);
    var entities = dataSource.entities.values;
    for (var i = 0; i < entities.length; i++) {
      var entity = entities[i];
      // 得到每块多边形的坐标集合
      var polyPositions = entity.polygon.hierarchy.getValue(Cesium.JulianDate.now()).positions;
      // 根据坐标集合构造BoundingSphere获取中心点坐标
      var polyCenter = Cesium.BoundingSphere.fromPoints(polyPositions).center;
      // 将中心点拉回到地球表面
      polyCenter = Cesium.Ellipsoid.WGS84.scaleToGeodeticSurface(polyCenter);
      viewer.entities.add({
        position: polyCenter,
        label: {
          font:'24px sans-serif',
          text: entity.properties.name,
          showBackground: true,
          scale: 0.6,
          horizontalOrigin: Cesium.HorizontalOrigin.CENTER,
          verticalOrigin: Cesium.VerticalOrigin.BOTTOM
        }
      })
    }
});

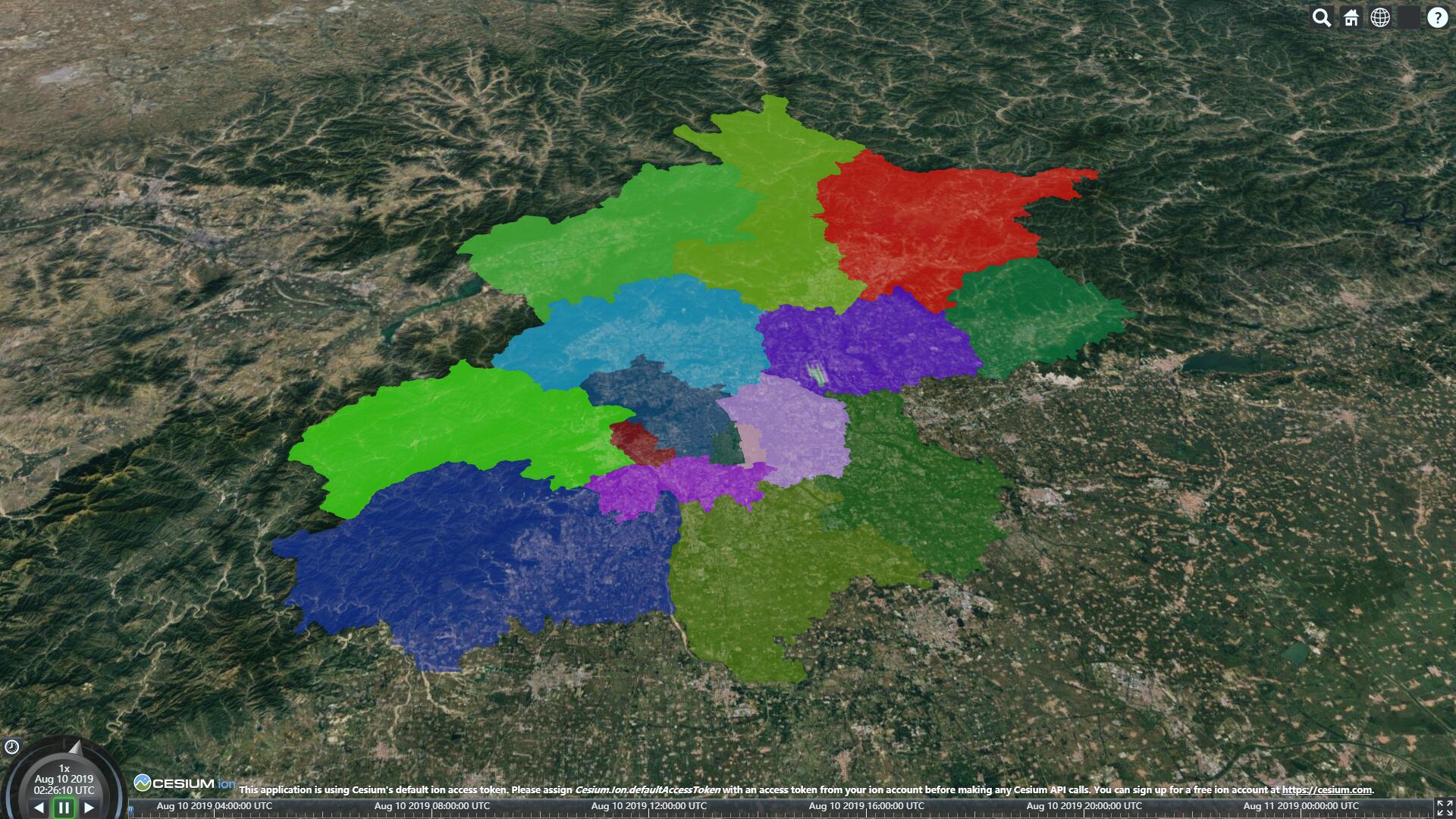

2、分色渲染

根据不同的地块分色渲染,更便于区分

Cesium.GeoJsonDataSource.load('./data/beijing.geojson').then(function (dataSource) {
    viewer.dataSources.add(dataSource);
    var entities = dataSource.entities.values;
    for (var i = 0; i < entities.length; i++) {
      var entity = entities[i];
      // 构造随机颜色
      var color = Cesium.Color.fromRandom({alpha:0.6});
      entity.polygon.material = color;
      entity.polygon.outline = false;
    }
});

3、标签+分色渲染
```
Cesium.GeoJsonDataSource.load('./data/beijing.geojson').then(function (dataSource) {
viewer.dataSources.add(dataSource);
var entities = dataSource.entities.values;
for (var i = 0; i < entities.length; i++) {
var entity = entities[i];
var color = Cesium.Color.fromRandom({alpha: 0.6});
entity.polygon.material = color;
entity.polygon.outline = false;
var polyPositions = entity.polygon.hierarchy.getValue(Cesium.JulianDate.now()).positions;
var polyCenter = Cesium.BoundingSphere.fromPoints(polyPositions).center;
polyCenter = Cesium.Ellipsoid.WGS84.scaleToGeodeticSurface(polyCenter);
viewer.entities.add({
position: polyCenter,
label: {
font: "24px sans-serif",
text: entity.properties.name,
showBackground: true,
