数据结构与算法——图关键路径

1 引言

  关键路径是图中一个比较重要的知识点,它的用处也很大。例如:利用关键路径可以帮助企业哪些生产步骤是整个生产进度的关键,提高这些生产步骤的效率就能提高整个生产过程的效率。
  在进一步学习求解关键路径前首先需要明确一些重要概念。

2 重要概念

  AOV网:用顶点表示活动,用弧表示活动间的优先关系的有向图。称为顶点表示活动的网(Activity On Vertex Network),简称为AOV网。在图的拓扑排序中已经详细讲解了AOV网的定义和性质。下面我们来看与AOV网十分类似的数据结构——AOE网。

  AOE网:AOE网是一个带权的有向无环图。AOE网中只有一个入度为零的点(称为源点)和一个出度为零的点(称为汇点)。在AOV网顶点表示事件(Event),弧表示活动,权表示活动持续的时间。在AOE网中,顶点之间不仅只有事件的前后驱动关系,又加入了活动的持续时间制约。在AOE网中只有在某顶点所代表的事件发生后,从该顶点出发的各活动才能开始。只有在进入某顶点的各活动都结束,该顶点所代表的事件才能发生。
  例如:图2.1以制造汽车为例简易说明AOV网和AOE网的区别:

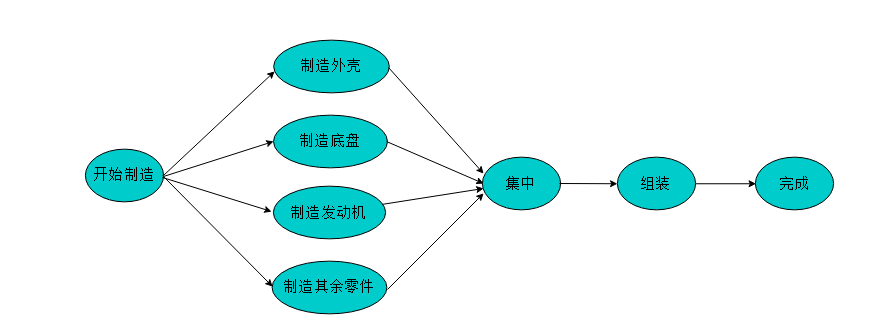

AOV

AOV

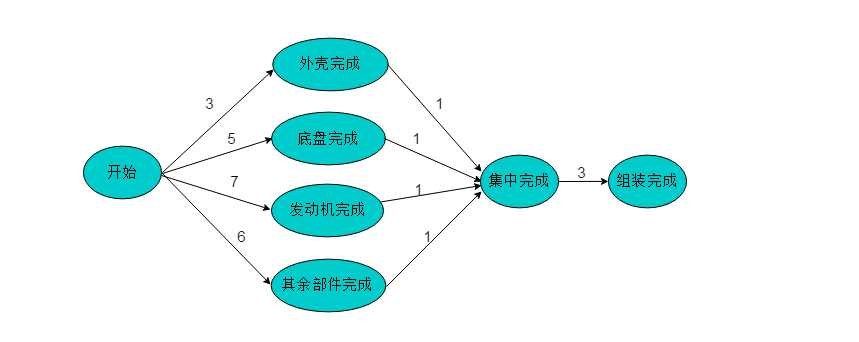

AOE
AOE

  由实例可以看出在AOV网中,顶点代表的是活动,弧代表各个活动之间的制约关系。而在AOE网中,顶点代表的是事件,弧代表的是活动,且弧的权值代表完成此活动需要的时间。

3 关键路径

  事件的最早发生时间ve[k]:事件的最早发生时间ve[k]是指从源点开始到顶点vk的最大路径长度。这个长度决定了从顶点vk发出的活动能够开工的最早时间。
  事件的最晚发生时间vl[k]:,事件的最晚发生时间vl[k]是指在不推迟整个工期的前提下,事件vk允许的最晚发生时间。
  活动的最早开始时间e[i]:若活动ai是由弧<vk , vj>表示,则活动ai的最早开始时间应等于事件vk的最早发生时间。因此,有:e[i]=ve[k]
  活动的最晚开始时间l[i]:活动ai的最晚开始时间是指,在不推迟整个工期的前提下, ai必须开始的最晚时间。若ai由弧<vk , vj>表示,则ai的最晚开始时间要保证事件vj的最晚发生时间不拖后。因此,有:l[i]=vl[j]-weight<vk , vj>
  关键路径:在AOE网中,从始点到终点具有最大路径长度(该路径上的各个活动所持续的时间之和)的路径称为关键路径。
  关键活动:关键路径上的活动称为关键活动。关键活动:e[ ai]=l[ ai]的活动

对AOE网有待研究的问题是:
  (1)完成整个工程至少需要多少时间?
  完成整个工程的时间即求解出AOE网由源点到汇点的最长路径长度。
  (2)那些活动是影响工程进度的关键?
  关键活动的延期必然导致整个工期的推迟。也就是说处于关键路径上的关键活动是没有松弛时间的。而处于非关键路径上的活动可以有适当的松弛时间。

4 求解过程

  (1)输入e条弧<vk , vj>,建立AOE网的存储结构。
  (2)从源点v1出发,令ve[1]=0。按拓扑有序序列次序求其余各顶点的最早发生时间ve[k](2<=k<=n),ve[k]=max{ve[j]+weight(<vj , vk>)}。如果得到的拓扑有序序列中顶点个数小于网中顶点的个数n,说明网中存在环路,不能求关键路径算法终止,否则执行步骤(3)。   (3)从汇点vn出发,令vl[n]=ve[n],按逆拓扑有序序列求其余各顶点的最晚发生时间vl[k](n-1>=k>=1),vl[k]=min{vl[vj]-weight(<vk , vj>)}。
  (4)根据各顶点的ve值和vl值,求每条弧的最早开始时间e[ai]。e[ai]等于弧ai的弧尾顶点vk的最早发生时间ve[k]。
  (5)根据各顶点的ve值和vl值计算每条弧的最晚开始时间l[ai]。l[ai]等于弧头顶点vk的最晚发生时间减去弧ai的权值。
  (6)若某条弧ai满足e[ai]=l[ai]则为关键活动,由所有关键活动构成的网的一条或几条关键路径。

5 实例图解

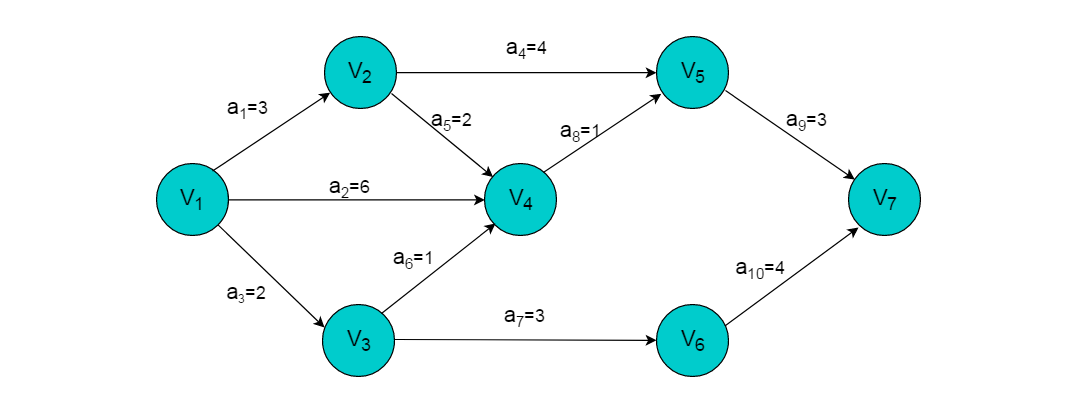

例如:图5.1所示的AOE网的关键路径求解过程。

  (1)首先,根据求出图中各顶点代表的事件最早开始时间。顶点v1为源点,则ve[1]=0。完成活动a1的时间需要3天,顶点v1到顶点v2的最长路径长度为3,则v2的最早开始时间为3,则ve[2]=3。同理得出ve[3]=2,ve[4]=6。

  (2)由顶点v1到顶点v5有4条路径,分别为1->2->5,1->4->5,1->2->4->5,1->3->4->5。选择四条路径中最长的一条1->2->5或者1->4->5,对应的路径长度为7,则ve[5]=7。按照相同的方式,分别求出ve[6]=5,ve[7]=10。得到各事件的最早开始时间如下表:
| 顶点 |v1 | v2| v3 |v4 | v5| v6 | v7 |
