activiti开始节点(StartEvent)属性演示讲解

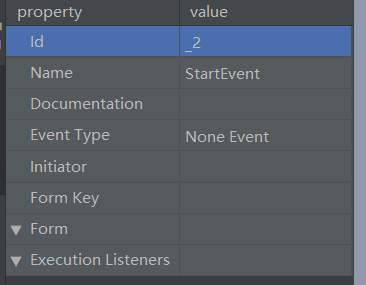

Event Type

Event Type事件类型:None Event(默认)、Message Event、Error Event、Timer Event

1、 None Event

启动代码: runtimeService.startProcessInstanceByKey("myProcess");

2、Message Event

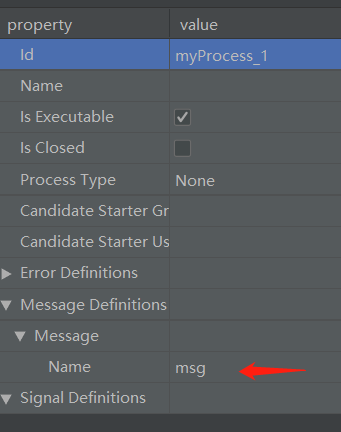

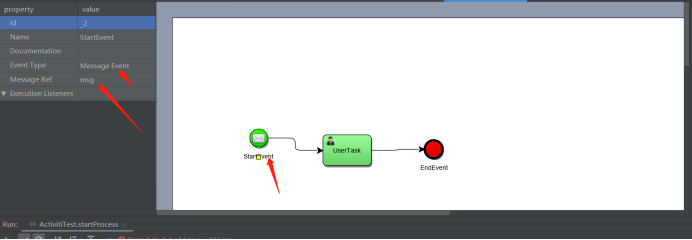

(1)在主流程属性中定义一个消息定义,名为msg,在开始节点Event Type属性选择Message Event,Message Ref中选msg,这样就可以使用所定义的消息来启动流程了


(2)启动代码:runtimeService.startProcessInstanceByMessage("msg");

3、Error Event

错误事件可用来触发启动子流程,不能用于启动流程实例。下面演示错误开始事件如何触发子流程

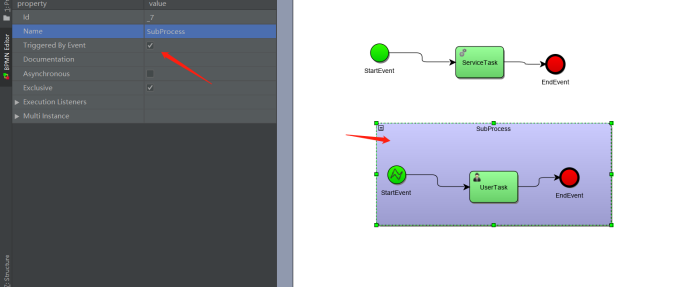

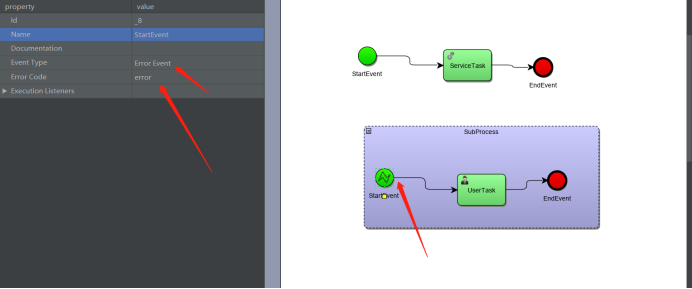

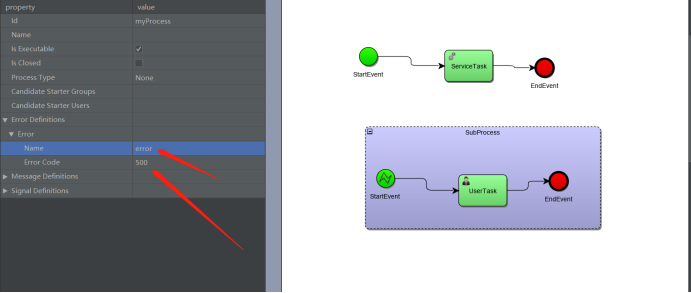

(1)在主流程属性中定义一个错误,名为error,在子流程的开始节点Event Type属性选择Error Event,Message Ref中选error,主流程启动后直接执行一个服务任务(上一节演示了服务任务),如果服务任务执行时代码错误就会触发子流程启动,子流程启动后流程流转到UserTask用户任务节点。

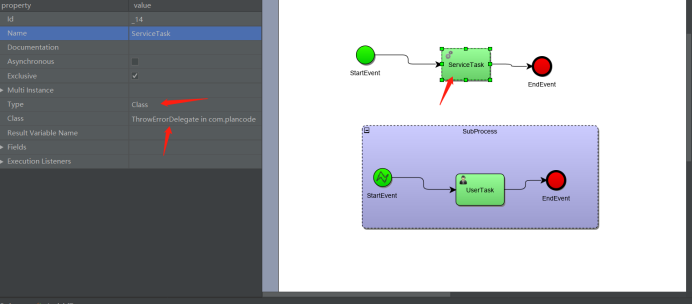

(3)服务任务的执行类ThrowErrorDelegate
public class ThrowErrorDelegate implements JavaDelegate {
public void execute(DelegateExecution execution) throws Exception {
String errorCode = "500";
System.out.println("抛出错误,errorCode为:" + errorCode);
throw new BpmnError(errorCode);
}
}

(4)启动代码
先执行runtimeService.startProcessInstanceByKey("myProcess", variableMap);启动主流程,启动后就会执行ThrowErrorDelegate 抛出所定义的500错误,这样就触发启动了子流程。

4、Timer Event计时器事件

可以设置时间点启动一次,也可以用于特定时间间隔内循环启动。子进程不能具有计时器启动事件。无需调用startProcessInstanceByXXX启动流程,并且在startProcessInstanceByXXX调用时将导致再次启动。重新部署具有启动计时器事件的流程时,将删除与先前计时器对应的事件。
要使用定时任务,就要在application.yml中开启开启JOB引擎:activiti.jobExecutorActivate= true
(1)Date时间点

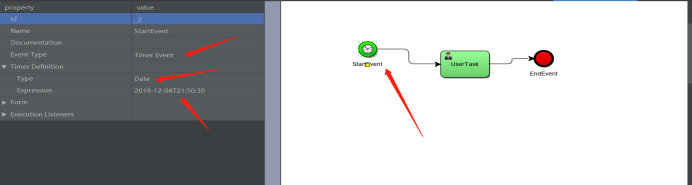

演示通过时间点Date来启动流程,设置2019-12-04T21:50:30时启动流程,直接重新发布流程定义后定时一到就会启动流程,流程节点到达UserTask

(2)Duration间隔
指定定时器之前要等待多长时间。 使用ISO 8601规定的格式 (由BPMN 2.0规定)。Expression中可填写以下格式内容:
P1D:代表1天后执行此时间定时器。
P1H:代表1小时后执行此时间定时器。
PT1M:代表1分钟后执行此时间定时器。

(3)Cycle循环
指定定时器之前要等待多长时间。 使用ISO 8601规定的格式 (由BPMN 2.0规定)。Expression中可填写以下格式内容:
R4/2011-03-11T12:13/PT5M 流程将从2011年3月11日12:13开始每隔5分钟启动4次

5、 Initiator

存储发起人id的变量名,在流程图的其他节点的${}表达式中可以引用

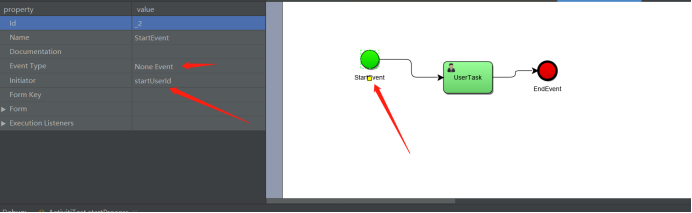

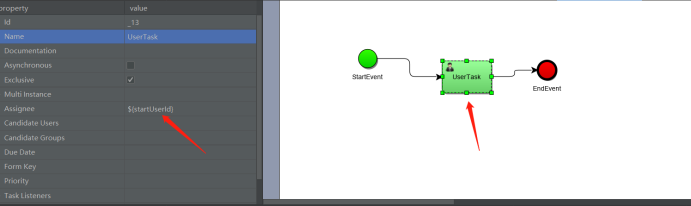

  • 在开始节点的Initiator属性值定义为startUserId,在用户任务UserTask中的assignee中可以引用${startUserId},指派了用户任务UserTask给发起人。

  • 启动流程的代码,假如发起流程人的id是123456,identityService.setAuthenticatedUserId("123456")相当给变量startUserId赋值为123456,UserTask的处理人就是123456
try {
            identityService.setAuthenticatedUserId("123456");
            Map variableMap = new HashMap();
            ProcessInstance pi = runtimeService.startProcessInstanceByKey("myProcess", variableMap);
        } finally {
            identityService.setAuthenticatedUserId(null);
        }

Form内置表单

在Activiti Explorer(activiti的一个已经开发好的系统,可以到官网直接下载下来使用)中支持表单属性,并将根据Form这些属性呈现表单,但我们正常来说不会直接使用Activiti Explorer来走流程,而是把activit整合到我们项目中,定义好表单属性后,通过formService.getStartFormData来获取表单属性到前端页面显示,发起流程的人填写表单的数据后通过formService.submitStartFormData来启动流程实例。

  • Id:一般用来作为页面input输入框的name属性的值。

  • Name:在页面中input输入框左边的名称,例如性别、姓名等。

  • Type:数据类型,可填string、long、enum 、date 、boolean 。

  • Expression:UEL值表达式,开始节点用不到这个,用户任务就可以使用,例如#{myBean.age},表示myBean的age的值赋给这个表单属性,其中myBean是流程变量,例如流程实例启动时设置的流程变量myBean,variableMap.put("myBean",myBean);
    runtimeService.startProcessInstanceByKey("myProcess", variableMap);

  • Variable:流程变量名称,和Initiator有点相似。

  • Default:默认值

  • Date Pattern:时间格式,例如yyyy-MM-dd hh:mm:ss,date类型才设置这个属性

  • Readable:true/false,是否可读,设置false时formService.getStartFormData获取不到数据

  • Writable:true/false,是否可写

  • Required:true/false,是否必填

开始演示:

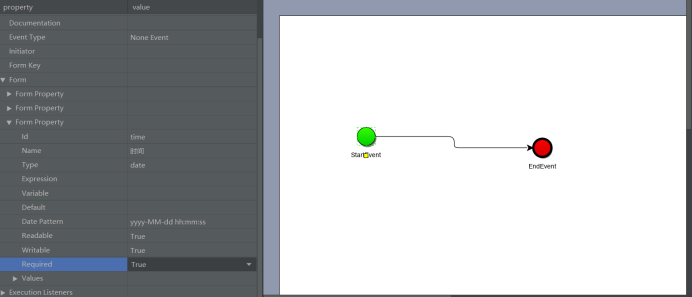

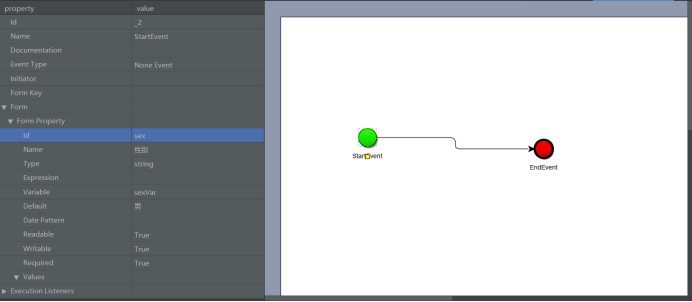

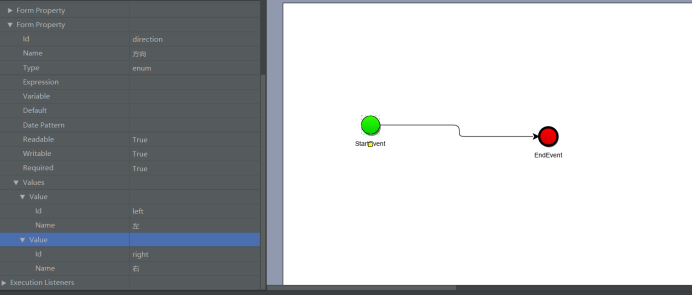

以下流程图定义三个表单属性分别为string、enum(Values枚举的值,我这里设置了left和right两个枚举值)、date(才有Date Pattern,我这里设置时间格式为yyyy-MM-dd hh:mm:ss)类型



  • 流程定义发布之后,接下来就是获取所定义的表单属性到前端页面显示:
    StartFormData startFormData = formService.getStartFormData("myProcess:7:45004");
    List formProperties = startFormData.getFormProperties();

  • 在前端页面输入相应的参数之后,提交表单数据就可以使用以下代码启动流程实例,之前是使用runtimeService.startProcessInstanceByKey来启动,现在要使用formService.submitStartFormData来启动:
    Map paramsMap = new HashMap<>();
    paramsMap.put("sex","女");
    paramsMap.put("direction","right");
    paramsMap.put("time","2019-12-14 12:12:12");
    ProcessInstance processInstance = formService.submitStartFormData("myProcess:7:45004", paramsMap);

  • 查询流程实例的所有填写过的表单历史数据:
    List list = historyService.createHistoricDetailQuery().processInstanceId("40001")
    .formProperties().list();

Form Key外置表单

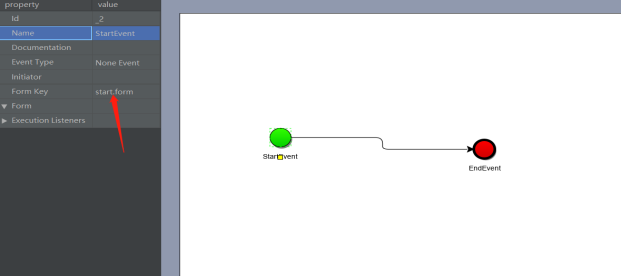

Form Key用来填写外置表单form文件的路径,为开始节点绑定页面模板,比如我的start.form文件在springboot项目的resources下,那Form Key就写:start.form,可通过formService.getRenderedStartForm来获取表单的内容并打印回前端页面显示,让申请人填写,也是通过formService.getStartFormData发起流程。

开始演示:

  • 流程图

  • start.form内容:
    ```
