数据结构与算法——图最短路径

1 引言

  最短路径问题一直是图论研究的热点问题。例如在实际生活中的路径规划、地图导航等领域有重要的应用。关于求解图的最短路径方法也层出不穷,本篇文章将详细讲解图的最短路径经典算法。

2 重要概念

  图的路径:图G = <V,E>中,从任一顶点开始,由边或弧的邻接至关系构成的有限长顶点序列称为路径。
  注意:有向图的路径必须沿弧的方向构成顶点序列;构成路径的顶点可能重复出现(即允许反复绕圈)。
  路径长度:路径中边或弧的数目。
  简单路径:除第一个和最后一个顶点外,路径中无其它重复出现的顶点,称为简单路径。
  回路或环:路径中的第一个顶点和最后一个顶点相同时,称为回路或环。
  图的最短路径:如果从有向图中某一顶点(称为源点)到达另一顶点(称为终点)的路径可能不止一条,如何找到一条路径使得沿此路径上各边上的权值总和达到最小。

3 深度或广度优先搜索算法

3.1 算法概述

  从起点开始访问所有深度遍历路径或广度优先路径,则到达终点节点的路径有多条,取其中路径权值最短的一条则为最短路径。

3.2 算法流程

  (1)选择单源的起点作为遍历的起始点。
  (2)采用深度优先搜索或者广度优先搜索的方式遍历图,在遍历同时记录可以到达终点的路径。
  (3)在所有路径中选择距离最短的路径。

3.3 实例图解

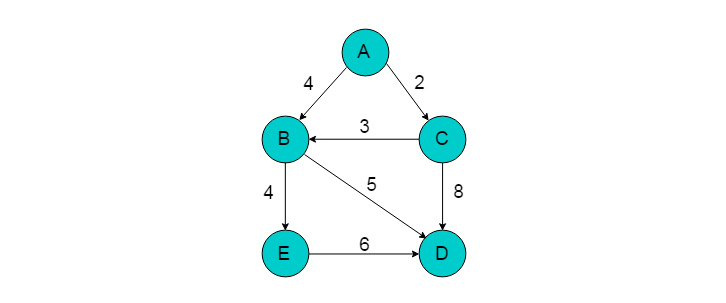

例如:图3.3.1所示的有向图中,选取A为源点,D为终点,采用遍历的方式获取最短路径。
图3.3.1

图3.3.1

(1)选择A为遍历起始点,D为终点。

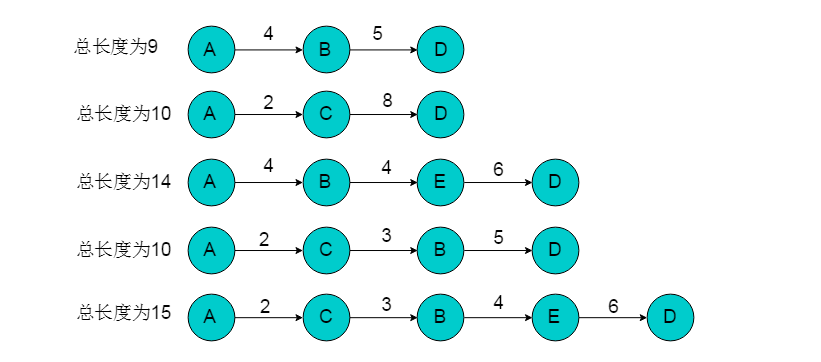

(2)采用遍历的方式获取A到D路径。通过遍历方式得到的路径共有5条。

(3)从中选择距离最短的路径为A->B->D,长度为9。

3.4 算法分析

  采用遍历的方式获取单源最短路径,是一种暴力破解的方式。算法的性能与遍历过程性能相关。采用深度优先搜索遍历时时间复杂度为O(n+e)。

4 迪杰斯特拉(Dijkstra)算法

4.1 算法概述

  Dijkstra(迪杰斯特拉)算法是典型的单源最短路径算法,用于计算某个顶点到其他所有顶点的最短路径。Dijkstra(迪杰斯特拉)算法要求图中不存在负权边,即保证图中每条边的权重值为正。算法的基本思想是:从源点出发,每次选择离源点最近的一个顶点前进,然后以该顶点为中心进行扩展,最终得到源点到其余所有点的最短路径。

4.2 算法流程

  (1)将所有的顶点分为两部分:已知最短路程的顶点集合P和未知最短路径的顶点集合Q。最开始,已知最短路径的顶点集合P中只有源点s一个顶点。我们这里用一个book[i]数组来记录哪些点在集合P中。例如对于某个顶点i,如果book[i] = 1则表示这个顶点在集合P中,如果book[i] = 0则表示这个顶点在集合Q中。
  (2)设置源点s到自己的最短路径为0即dist = 0。若存在源点有能直接到达的顶点i,则把dist[i]设为e[s][i]。同时把所有其它(即源点不能直接到达的)顶点的最短路径为设为∞。
  (3)在Q中选择一个离源点s最近的顶点u(即dist[u]最小)加入到P中。并考察所有以点u为起点的边,对每一条边进行松弛操作。
  (4)重复第3步,如果集合Q为空,算法结束。最终dist数组中的值就是源点到所有顶点的最短路径。

4.3 实例图解

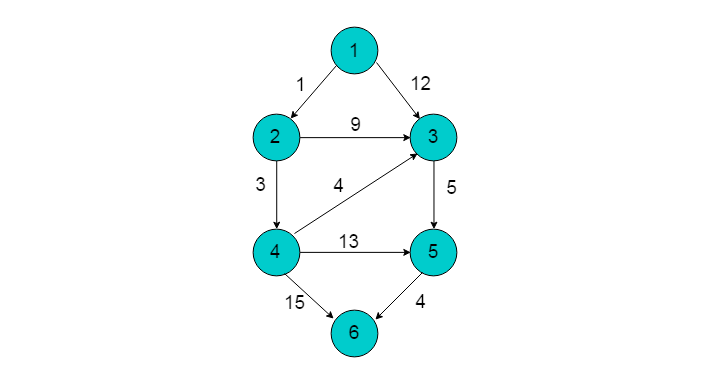

例如:图4.3.1所示的有向图,以顶点1为源点,运用Dijkstra算法,获得最短路径。
图4.3.1

图4.3.1

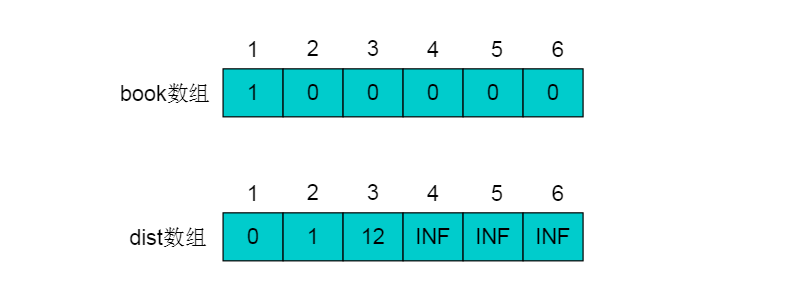

(1)初始状态下,集合P中只有顶点1, book[1]=1。book数组以及dist数组如图:

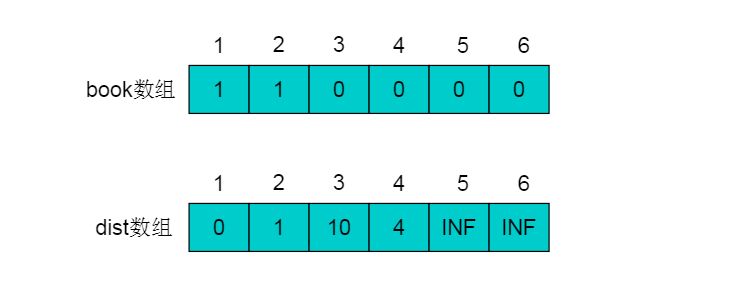

(2)从dist数组中可以看出,距离顶点1最近的顶点为2,不存在可以中转的顶点使得顶点1到顶点2的距离更短,且顶点2不在集合P中。因此,选择顶点2加入集合P中,令book[2]=1。顶点2加入后,需要考虑经过顶点2进行中转,使得顶点1到达其余顶点的距离发生改变。顶点2的出边有<2,3>和<2,4>。则需重新计算dist[3]和dist[4]。dist[3] = dis[2]+e[2][3] = 10 < 12,令dist[3]松弛为10。dist[4] = dis[2]+e[2][4] = 4 < INF,令dist[4]松弛为4。更新后的book数组和dist数组如下:

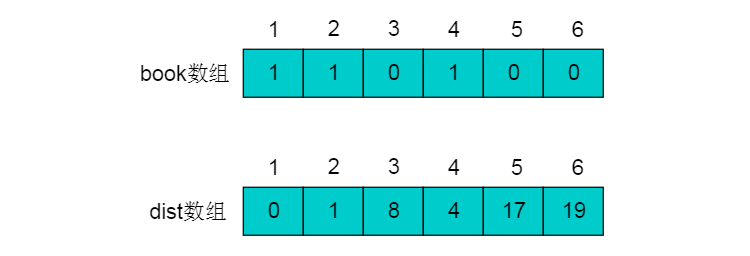

(3)从剩余顶点3、4、5、6中选择dist中最近顶点为顶点4(因为顶点2已经在集合P中不能再次选择)。将顶点4加入集合P中,令book[4]=1。按照相同的方式更新dist数组。顶点4的所有出边<4,3>(dist[3] = dis[4]+e[4][3]),<4,5>(dist[5] = dis[4]+e[4][5])和<4,6>(dist[6] = dis[4]+e[4][6])用同样的方法进行松弛。松弛完毕之后book数组和dist数组为:

(4)继续在剩余的顶点3、顶点5顶点和6中,选出离顶点1最近的顶点。选择3号顶点。此时,dis[3]的值已对3号顶点的所有出边(3->5)(dist[5] = dis[3]+e[3][5])进行松弛。松弛完毕之后dist数组为:

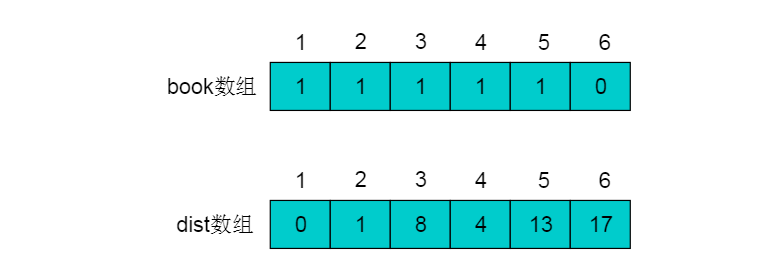

(5)继续在剩余的顶点5和顶点6,选出离顶点1最近的顶点,选择5号顶点。对5号顶点的所有出边(5->4)(dist[4] = dis[5]+e[5][4])进行松弛。松弛完毕之后dist数组为:

(6)最后选择顶点6加入集合P,令book[6]=1。由于6号顶点没有出边,因此不用进行松弛处理。最终得到的dist数组如下:

4.4 算法分析

  复杂度:迪杰斯特拉(Dijkstra)算法适用于权值为非负的图的单源最短路径,使用最小堆时间复杂度是O(VLogV),用斐波那契堆的复杂度O(E+VlgV)。
  为什么不能有负权边:Dijkstra算法当中将节点分为已求得最短路径的集合(记为P)和未确定最短路径的个集合(记为Q),归入P集合的节点的最短路径及其长度不再变更,如果边上的权值允许为负值,那么有可能出现当与P内某点(记为a)以负边相连的点(记为b)确定其最短路径时,它的最短路径长度加上这条负边的权值结果小于a原先确定的最短路径长度(意思是原先从a0---a已经确定一个最短路径,而此时的边权值为负,则此步骤中的边权计算结果必定小于已经确定了的路径长度),但是a在Dijkstra算法下是无法更新的,由此便可能得不到正确的结果。

5 Bellman-Ford算法

5.1 算法概述

  Bellman-Ford算法是从Dijkstra算法算法引申出来的,它可以解决带有负权边的最短路径问题。值得注意的是,Dijkstra算法和下面的Floyd算法是基于邻接矩阵的,而Bellman-Ford算法是基于邻接表,从边的角度考量的。用一句话概括就是:对所有的边进行n-1次松弛操作。如果图中存在最短路径(即不存在负权回路),那么最短路径所包含的边最多为n-1条,也就是不可能包含回路。因为如果存在正回路,该路径就不是最短的,而如果存在负回路,就压根就不存在所谓的最短路径。

5.2 算法流程

  (1)从源点到任意一点u的最短路径的长度,初始化数组dist[u]为0,其余dist[i]为无穷大。
  (2)以下操作循环执行至多n-1次,n为顶点数:
  对于每一条边edge(u,v),如果dist[u] + weight(u,v) < dist[v],则令dist[v] = dist[u] + weight(u,v)。若上述操作没有对dist进行更新,说明最短路径已经查找完毕,或者部分点不可达,跳出循环。否则执行下次循环;
  (3)检测图中是否存在负环路,即权值之和小于0的环路。对于每一条边edge(u,v),如果存在dist[u] + weight(u,v) < dist[v]的边,则图中存在负环路,即是说该图无法求出单源最短路径。否则数组dist[n]中记录的就是源点s到各顶点的最短路径长度。

5.3 实例图解

以图5.3.1所示的有向图为例,以顶点1为源点,采用Bellman-Ford算法计算最短路径。
图5.3.1

图5.3.1

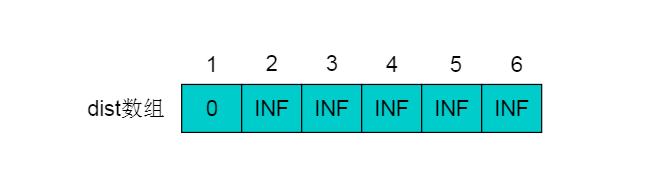

(1)选取顶点1为源点,令dist[1]=1,dist[2]-dist[6]=INF。

(2)图中共有9条边,分别为<1,2>,<1,3>,<2,3>,<2,4>,<3,5>,<4,3>,<4,5>,<4,6>,<5,6>。对于每一条边执行松弛操作。此过程至多执行5次。
(3)第一次松弛操作:

对于边<1,2>,dist[2]=dist[1]+weight[1,2]=1 <INF。则dist[2]=1;

对于边<1,3>,dist[3]=dist[1]+weight[1,3]=12<INF。则dist[3]=12;

对于边<2,3>,dist[3]=dist[2]+weight[2,3]=10<12。则dist[3]=10;

对于边<2,4>,dist[4]=dist[2]+weight[2,4]=4<INF。则dist[4]=4;

对于边<3,5>,dist[5]=dist[3]+weight[3,5]=15<INF。则dist[5]=15;

对于边<4,3>,dist[3]=dist[4]+weight[4,3]=8<10。则dist[3]=8;

对于边<4,5>,dist[5]=dist[4]+weight[4,5]=17>15。则dist[5]=15;

对于边<4,6>,dist[6]=dist[4]+weight[4,6]=19<INF。则dist[6]=19;

对于边<5,6>,dist[6]=dist[5]+weight[5,6]=19<INF。则dist[6]=19;

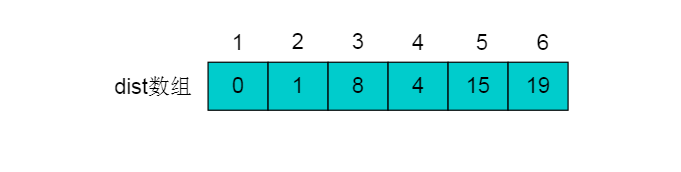

得到的dist数组为:

(4)第二次松弛操作:

对于边<1,2>,dist[2]=dist[1]+weight[1,2]=1=1。则dist[2]=1;

对于边<1,3>,dist[3]=dist[1]+weight[1,3]=12=12。则dist[3]=12;

对于边<2,3>,dist[3]=dist[2]+weight[2,3]=10>8。则dist[3]=8;

对于边<2,4>,dist[4]=dist[2]+weight[2,4]=4=4。则dist[4]=4;

对于边<3,5>,dist[5]=dist[3]+weight[3,5]=13<15。则dist[5]=13;

对于边<4,3>,dist[3]=dist[4]+weight[4,3]=8<10。则dist[3]=8;

对于边<4,5>,dist[5]=dist[4]+weight[4,5]=17>13。则dist[5]=13;

对于边<4,6>,dist[6]=dist[4]+weight[4,6]=19=19。则dist[6]=19;

对于边<5,6>,dist[6]=dist[5]+weight[5,6]=17<19。则dist[6]=17;

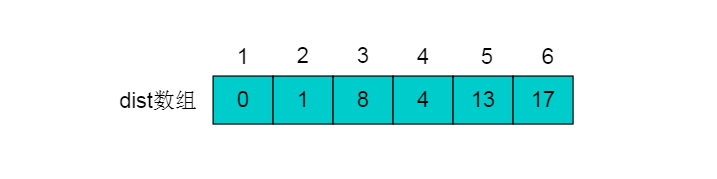

得到的dist数组为:

(5)第三次松弛操作:

对于边<1,2>,dist[2]=dist[1]+weight[1,2]=1=1。则dist[2]=1;
