数据结构与算法——二叉树基础

1 前言

  是数据结构中的重中之重,尤其以各类二叉树为学习的难点。本文将详细讲述树的基本概念以及树构造和遍历,为后续深入学习做好基础。

2 概念

2.1 节点

  节点:是数据结构中的基础,是构成复杂数据结构的基本组成单位。

2.2 树节点

  本系列文章中提及的节点专指树的节点。例如:节点A表示为:
树节点A

树节点A

3 树

3.1 定义

  树(Tree)是n(n>=0)个节点的有限集。n=0时称为空树。在任意一颗非空树中:
  (1)有且仅有一个特定的称为根(Root)的节点;
  (2)当n>1时,其余节点可分为m(m>0)个互不相交的有限集T1、T2、......、Tn,其中每一个集合本身又是一棵树,并且称为根的子树。
此外,树的定义还需要强调以下两点:
  (3)n>0时根节点是唯一的,不可能存在多个根节点,数据结构中的树只能有一个根节点。
  (4)m>0时,子树的个数没有限制,但它们一定是互不相交的。

  例如:图3.1中所示的树为一棵有10个节点的一般树。
图3.1 一般树

图3.1 一般树

  由树的定义可以看出,树的定义使用了递归的方式。递归在树的学习过程中起着重要作用。

3.2 节点的度

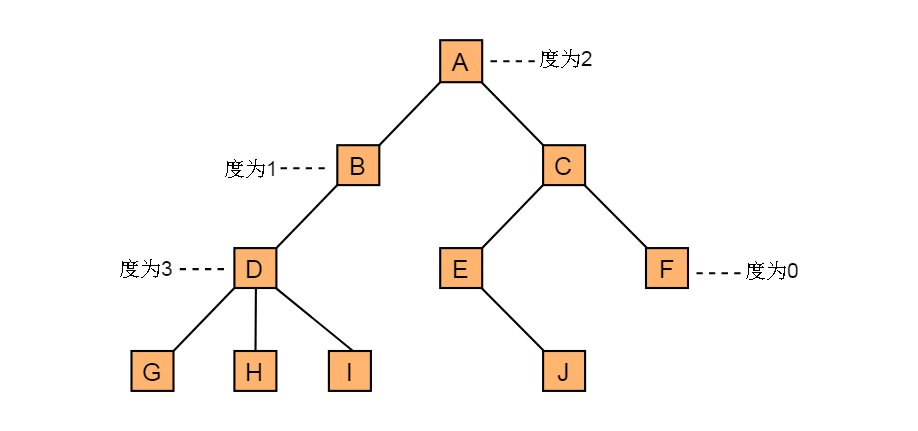

  定义:节点拥有的子树数目称为节点的。例如:图3.2中标注了图3.1所示树的各个节点的度。
图3.2 节点的度

图3.2 节点的度

3.3 节点关系

  节点子树的根节点为该节点的孩子节点。相应该节点称为孩子节点的双亲节点。图3.2中,A为B的双亲节点,B为A的孩子节点。
  同一个双亲节点的孩子节点之间互称兄弟节点。图3.2中,B与C互为兄弟节点,GHI互为兄弟节点,EF互为兄弟节点。

3.4 节点层次

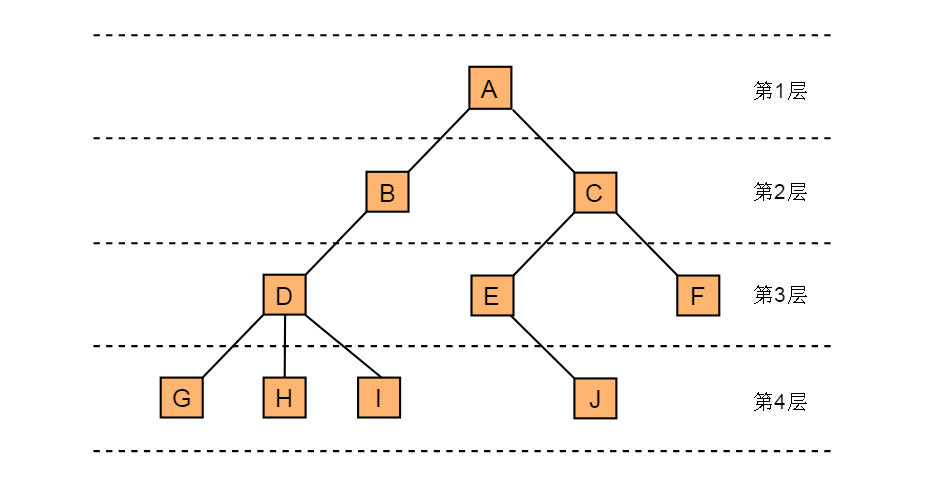

  从根节点开始,根节点为第一层,根的孩子为第二层,以此类推。例如:图3.4表示了图3.1所示树的层次关系
图3.4 节点层次

图3.4 节点层次

3.5 树的深度

  树中节点的最大层次数称为树的深度或高度。例如:图3.1所示树的深度为4。

4 二叉树

4.1 定义

  二叉树是n(n>=0)个节点的有限集合,该集合或者为空集(称为空二叉树),或者由一个根节点和两棵互不相交的、分别称为根节点的左子树和右子树组成。

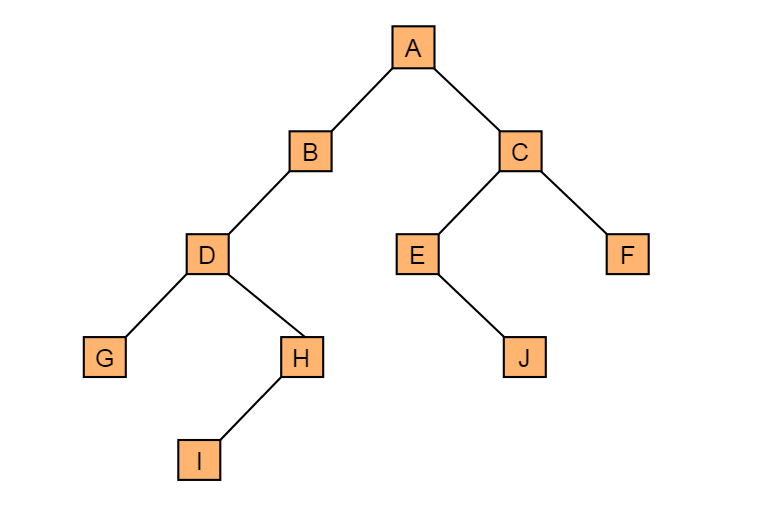

图4.1展示了一棵一般二叉树:
图4.1 一般二叉树

图4.1 一般二叉树

4.2 二叉树特点

  由二叉树的定义,以及图中所示的二叉树的分析可以得出二叉树具有以下几个特点:
  (1)每个节点最多有两颗子树,所以二叉树中不存在度大于2的节点。
  (2)左子树和右子树是有顺序的,次序不能任意颠倒。
  (3)即使树中某节点只有一棵子树,也要区分它是左子树还是右子树。

4.3 二叉树性质

  (1)在二叉树的第i层上最多有2i-1 个节点 。(i>=1)
  (2)二叉树中如果深度为k,那么最多有2k-1个节点。(k>=1)
  (3)n0=n2+1 n0表示度数为0的节点数,n2表示度数为2的节点数。
  (4)在完全二叉树中,具有n个节点的完全二叉树的深度为[log2n]+1,其中[log2n]是向下取整。
  (5)若对含 n 个节点的完全二叉树从上到下且从左至右进行 1 至 n 的编号,则对完全二叉树中任意一个编号为 i 的节点有如下特性:
    (5)- 1,若 i=1,则该节点是二叉树的根,无双亲, 否则,编号为 [i/2] 的节点为其双亲节点;
    (5)- 2,若 2i>n,则该节点无左孩子, 否则,编号为 2i 的节点为其左孩子节点;
    (5)- 3,若 2i+1>n,则该节点无右孩子节点, 否则,编号为2i+1 的节点为其右孩子节点。

4.4 斜树

  斜树:所有的节点都只有左子树的二叉树叫左斜树。所有节点都是只有右子树的二叉树叫右斜树,这两者统称为斜树。

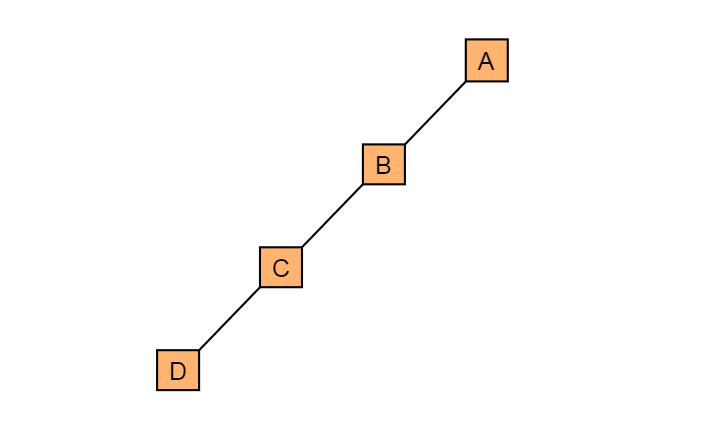

图4.4.1 左斜树

图4.4.1 左斜树

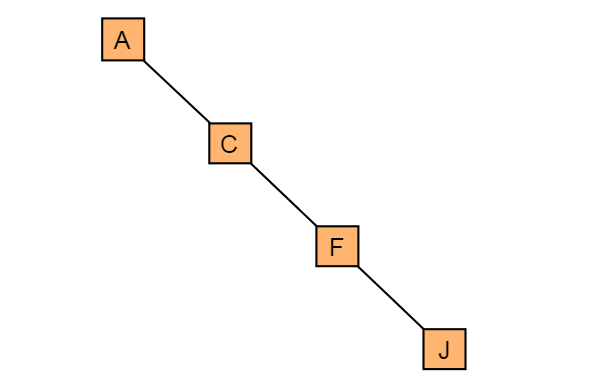

图4.4.2 右斜树
图4.4.2 右斜树

4.5 满二叉树

   满二叉树:在一棵二叉树中。如果所有分支节点都存在左子树和右子树,并且所有叶子都在同一层上,这样的二叉树称为满二叉树。
满二叉树的特点有:
  (1)叶子只能出现在最下一层。出现在其它层就不可能达成平衡。
  (2)非叶子节点的度一定是2。
  (3)在同样深度的二叉树中,满二叉树的节点个数最多,叶子节点数最多。

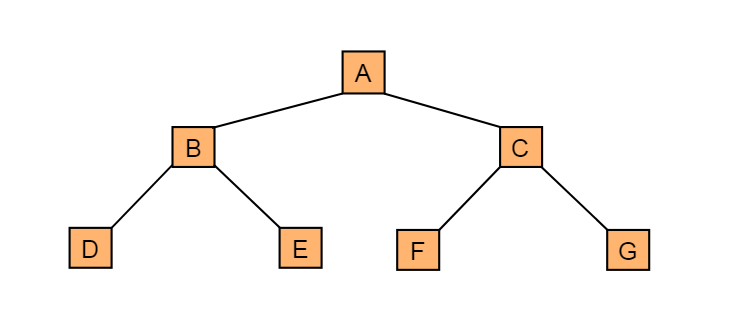

图4.5 满二叉树

图4.5 满二叉树

4.6 完全二叉树

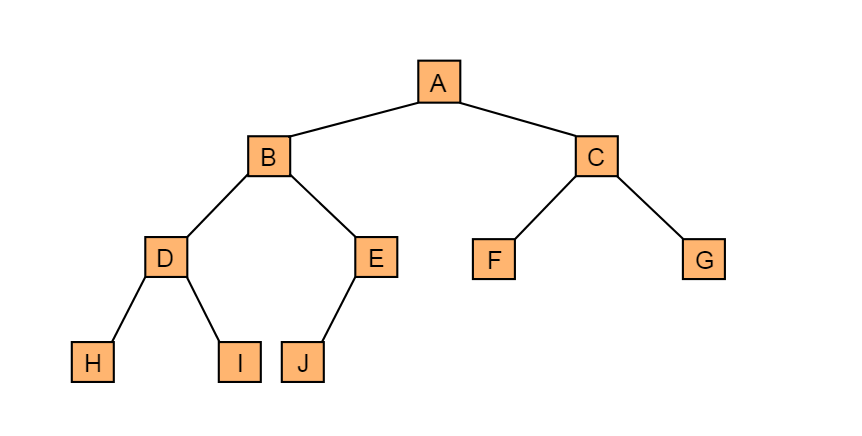

  完全二叉树:对一颗具有n个节点的二叉树按层编号,如果编号为i(1<=i<=n)的节点与同样深度的满二叉树中编号为i的节点在二叉树中位置完全相同,则这棵二叉树称为完全二叉树。 图4.6为一棵完全二叉树 图4.6 完全二叉树

图4.6 完全二叉树

完全二叉树特点
  (1)叶子节点只能出现在最下层和次下层。
  (2)最下层的叶子节点集中在树的左部。
  (3)倒数第二层若存在叶子节点,一定在右部连续位置。
  (4)如果节点度为1,则该节点只有左孩子,即没有右子树。
  (5)同样节点数目的二叉树,完全二叉树深度最小。

  :满二叉树一定是完全二叉树,但反过来不一定成立。

4.7 二叉树的存储结构

(1)顺序存储
  二叉树的顺序存储结构就是使用一维数组存储二叉树中的节点,并且节点的存储位置,就是数组的下标索引。
图4.6 完全二叉树

图4.6 完全二叉树

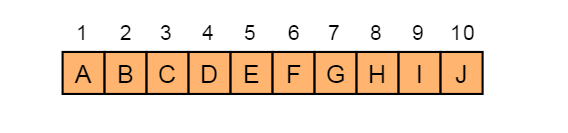

  例如:图4.6所示的一棵完全二叉树采用顺序存储方式,如图4.7.1表示:
图4.7.1 顺序存储

图4.7.1 顺序存储

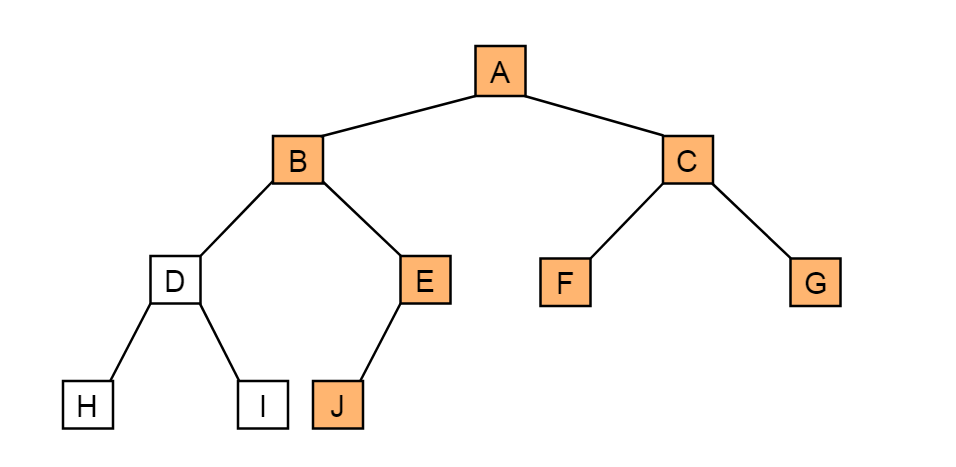

  由图4.7.1可以看出,当二叉树为完全二叉树时,节点数刚好填满数组。那么当二叉树不为完全二叉树时,采用顺序存储形式如何呢?例如:对于图4.7.2描述的二叉树:
图4.7.2

图4.7.2

  其中,未填充节点表示节点不存在。那么图4.7.2所示的二叉树的顺序存储结构如图4.7.3所示:
图4.7.3

图4.7.3

  其中,∧表示数组中此位置没有存储节点。此时可以发现,顺序存储结构中已经出现了空间浪费的情况。

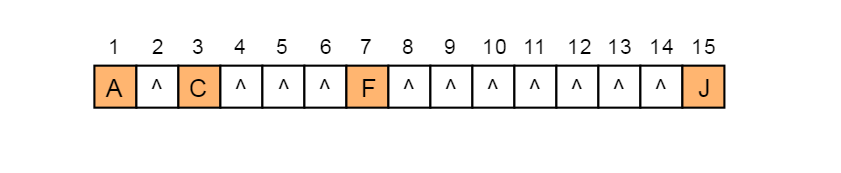

  那么对于图4.4.2所示的右斜树极端情况对应的顺序存储结构如图4.7.4所示:
图4.7.4

图4.7.4

  由图4.7.4可以看出,对于这种右斜树极端情况,采用顺序存储的方式是十分浪费空间的。因此,顺序存储一般适用于完全二叉树。

(2)二叉链表

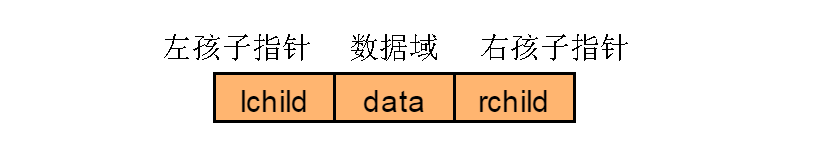

  既然顺序存储不能满足二叉树的存储需求,那么考虑采用链式存储。由二叉树定义可知,二叉树的每个节点最多有两个孩子。因此,可以将节点数据结构定义为一个数据和两个指针域。表示方式如图4.7.5所示:
图4.7.5

图4.7.5

定义节点代码:

typedef struct BiTNode{
    TElemType data;//数据
    struct BiTNode *lchild, *rchild;//左右孩子指针
} BiTNode, *BiTree;

  则图4.6所示的完全二叉树可以采用图4.7.6表示。
图4.7.6

图4.7.6
