安卓自定义 View 进阶 - 缩放手势检测(ScaleGestureDetector)

0. 前言

Android 缩放手势检测,ScaleGestureDetector 相关内容的用法和注意事项,本文依旧属于事件处理这一体系,在大多数的情况下,缩放手势都不是单独存在的,需要配合其它的手势来使用,所以推荐配合 手势检测(GestureDetector) 一起观看。如果是用在自定义的控件上,则需要配合 Matrix 相关内容使用起来可能会更加方便,如果对 Matrix 不太熟悉也可以看本系列文章之前的内容来补充一下相关知识。如果你没看过之前的文章,可以到 自定义 View 系列 来查看这些内容。

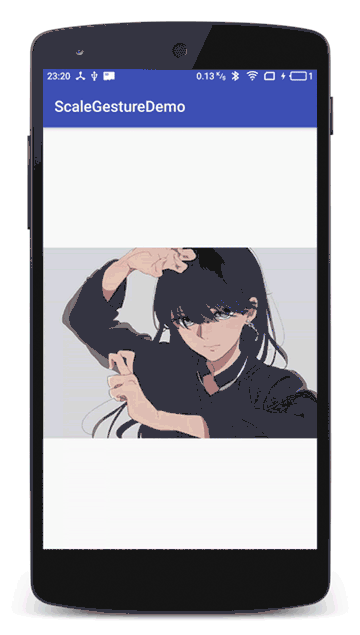

缩放手势对于大部分 Android 工程师来说,需要用到的机会比较少,它最常见于以下的一些应用场景中,例如:图片浏览,图片编辑(贴图效果)、网页缩放、地图、文本阅读(通过缩放手势调整文字大小)等。应用场景相对比较狭窄,不过肯定也会有一些用武之地,它可以实现如下的效果:

2.缩放手势检测(ScaleGestureDetector)

缩放手势检测同样是官方提供的手势检测工具,它的使用方式的 GentureDetector 类似,也是通过 Listener 进行监听用户的操作手势,它是对缩放手势进行了一次封装, 可以方便用户快速的完成缩放相关功能的开发。缩放手势相对比较简单,网络上也能查到不少非官方实现的缩放手势计算方案,但部分非官方的方案确实有所局限,例如只支持两个手指的计算,在出现超过两个手指时,只计算了前两个手指的移动,这样显然是不合理的。而官方的这种实现方案轻松的应对了多个手指的情况,下面我们就来看看它是如何实现的吧。

2.1 构造方法

它有两个构造方法,和 GentureDecetor 类似,如下所示:

ScaleGestureDetector(Context context, ScaleGestureDetector.OnScaleGestureListener listener)

ScaleGestureDetector(Context context, ScaleGestureDetector.OnScaleGestureListener listener, Handler handler)

2.2 手势监听器

它只有两个监听器,但严格来说,这两个监听器是同一个,只不过一个是接口,另一个是空实现而已。

监听器 简介
OnScaleGestureListener 缩放手势检测器。
SimpleOnScaleGestureListener 缩放手势检测器的空实现。

OnScaleGestureListener

缩放手势监听器有 3 个方法:

方法 简介
boolean onScaleBegin(ScaleGestureDetector detector) 缩放手势开始,当两个手指放在屏幕上的时候会调用该方法(只调用一次)。如果返回 false 则表示不使用当前这次缩放手势。
boolean onScale(ScaleGestureDetector detector) 缩放被触发(会调用0次或者多次),如果返回 true 则表示当前缩放事件已经被处理,检测器会重新积累缩放因子,返回 false 则会继续积累缩放因子。
void onScaleEnd(ScaleGestureDetector detector) 缩放手势结束。

2.3 简单示例

这是使用 ScaleGestureDetector 的一个极简用例,当然,它没有实现任何功能,只是用日志的方式输出了几个我们比较关心的参数而已。

public class ScaleGestureDemoView extends View {
    private static final String TAG = "ScaleGestureDemoView";

    private ScaleGestureDetector mScaleGestureDetector;

    public ScaleGestureDemoView(Context context) {
        super(context);
    }

    public ScaleGestureDemoView(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
        initScaleGestureDetector();
    }

    private void initScaleGestureDetector() {
        mScaleGestureDetector = new ScaleGestureDetector(getContext(), new ScaleGestureDetector.SimpleOnScaleGestureListener() {
            @Override
            public boolean onScaleBegin(ScaleGestureDetector detector) {
                return true;
            }

            @Override
            public boolean onScale(ScaleGestureDetector detector) {
                Log.i(TAG, "focusX = " + detector.getFocusX());       // 缩放中心,x坐标
                Log.i(TAG, "focusY = " + detector.getFocusY());       // 缩放中心y坐标
                Log.i(TAG, "scale = " + detector.getScaleFactor());   // 缩放因子
                return true;
            }

            @Override
            public void onScaleEnd(ScaleGestureDetector detector) {
            }
        });
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        mScaleGestureDetector.onTouchEvent(event);
        return true;
    }
}

3. 基本原理

由于缩放手势检测使用起来非常简单,没有什么复杂的内容,不仅如此,它的实现也非常简单,下面我就带大家简单分析一下它的基本原理。在缩放手势中我们其实主要关心的只有两个参数而已,一个是缩放的中心点,另一个就是缩放比例了。 下面我们就看看这两个参数是如何计算出来的.

3.1 计算缩放的中心点(焦点)

如果只有两个手指的话,缩放的中心点自然是非常容易计算的,那就是两个手指坐标的中点,但是如果有多个手指该如何计算缩放的中心点呢?

计算中心点的原理其实也非常简单,那就是将所有的坐标都加起来,然后除以数量即可。

这是一个简单的数学原理,并不复杂,如果有不理解的,自己尝试计算一下也就能明白了。不过在实际运用中还是需要注意一下的, 用户的手指数量可能并不是固定的,用户可能随时抬起来或者按下手指,ScaleGestureDetector 中是这样实现的:

 final boolean anchoredScaleCancelled =
            mAnchoredScaleMode == ANCHORED_SCALE_MODE_STYLUS && !isStylusButtonDown;
    final boolean streamComplete = action == MotionEvent.ACTION_UP ||
            action == MotionEvent.ACTION_CANCEL || anchoredScaleCancelled;

    // 注意这里
    if (action == MotionEvent.ACTION_DOWN || streamComplete) {
        //重置侦听器正在进行的任何缩放。
        //如果是ACTION_DOWN,我们正在开始一个新的事件流。
        //这意味着应用程序可能没有给我们所有的事件(事件被上层直接拦截了)。
        if (mInProgress) {
            mListener.onScaleEnd(this);
            mInProgress = false;
            mInitialSpan = 0;
            mAnchoredScaleMode = ANCHORED_SCALE_MODE_NONE;
        } else if (inAnchoredScaleMode() && streamComplete) {
            mInProgress = false;
            mInitialSpan = 0;
            mAnchoredScaleMode = ANCHORED_SCALE_MODE_NONE;
        }

        if (streamComplete) {
            return true;
        }
    }

可以看到,当触发 down 或者触发 up,cancel 时,如果之前处于缩放计算的状态,会将其状态重置, 并调用 onScaleEnd 方法。
