VirtualDOM 与 diff( Vue 实现)

VNode

在刀耕火种的年代,我们需要在各个事件方法中直接操作DOM来达到修改视图的目的。但是当应用一大就会变得难以维护。

那我们是不是可以把真实DOM树抽象成一棵以JavaScript对象构成的抽象树,在修改抽象树数据后将抽象树转化成真实DOM重绘到页面上呢?于是虚拟DOM出现了,它是真实DOM的一层抽象,用属性描述真实DOM的各个特性。当它发生变化的时候,就会去修改视图。

但是这样的JavaScript操作DOM进行重绘整个视图层是相当消耗性能的,我们是不是可以每次只更新它的修改呢?所以Vue.js将DOM抽象成一个以JavaScript对象为节点的虚拟DOM树,以VNode节点模拟真实DOM,可以对这颗抽象树进行创建节点、删除节点以及修改节点等操作,在这过程中都不需要操作真实DOM,只需要操作JavaScript对象,大大提升了性能。修改以后经过diff算法得出一些需要修改的最小单位,再将这些小单位的视图进行更新。这样做减少了很多不需要的DOM操作,大大提高了性能。

Vue就使用了这样的抽象节点VNode,它是对真实DOM的一层抽象,而不依赖某个平台,它可以是浏览器平台,也可以是weex,甚至是node平台也可以对这样一棵抽象DOM树进行创建删除修改等操作,这也为前后端同构提供了可能。

具体VNode的细节可以看VNode节点。

修改视图

众所周知,Vue通过数据绑定来修改视图,当某个数据被修改的时候,set方法会让闭包中的Dep调用notify通知所有订阅者Watcher,Watcher通过get方法执行vm._update(vm._render(), hydrating)。

这里看一下_update方法

Vue.prototype._update = function (vnode: VNode, hydrating?: boolean) {
    const vm: Component = this
    /*如果已经该组件已经挂载过了则代表进入这个步骤是个更新的过程,触发beforeUpdate钩子*/
    if (vm._isMounted) {
      callHook(vm, 'beforeUpdate')
    }
    const prevEl = vm.$el
    const prevVnode = vm._vnode
    const prevActiveInstance = activeInstance
    activeInstance = vm
    vm._vnode = vnode
    // Vue.prototype.__patch__ is injected in entry points
    // based on the rendering backend used.
    /*基于后端渲染Vue.prototype.__patch__被用来作为一个入口*/
    if (!prevVnode) {
      // initial render
      vm.$el = vm.__patch__(
        vm.$el, vnode, hydrating, false /* removeOnly */,
        vm.$options._parentElm,
        vm.$options._refElm
      )
    } else {
      // updates
      vm.$el = vm.__patch__(prevVnode, vnode)
    }
    activeInstance = prevActiveInstance
    // update __vue__ reference
    /*更新新的实例对象的__vue__*/
    if (prevEl) {
      prevEl.__vue__ = null
    }
    if (vm.$el) {
      vm.$el.__vue__ = vm
    }
    // if parent is an HOC, update its $el as well
    if (vm.$vnode && vm.$parent && vm.$vnode === vm.$parent._vnode) {
      vm.$parent.$el = vm.$el
    }
    // updated hook is called by the scheduler to ensure that children are
    // updated in a parent's updated hook.
  }

_update方法的第一个参数是一个VNode对象,在内部会将该VNode对象与之前旧的VNode对象进行__patch__。

什么是__patch__呢?

__patch__

patch将新老VNode节点进行比对,然后将根据两者的比较结果进行最小单位地修改视图,而不是将整个视图根据新的VNode重绘。patch的核心在于diff算法,这套算法可以高效地比较virtual DOM的变更,得出变化以修改视图。

那么patch如何工作的呢?

首先说一下patch的核心diff算法,diff算法是通过同层的树节点进行比较而非对树进行逐层搜索遍历的方式,所以时间复杂度只有O(n),是一种相当高效的算法。

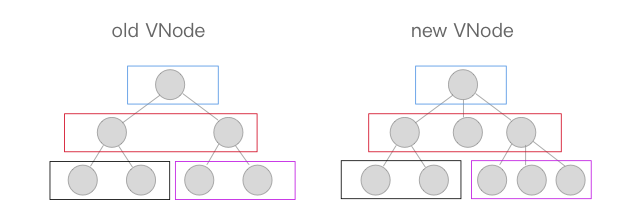

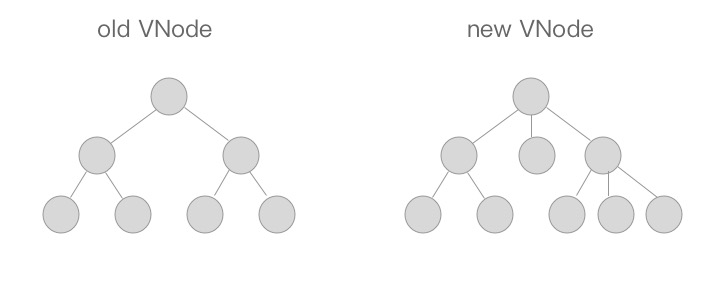

这两张图代表旧的VNode与新VNode进行patch的过程,他们只是在同层级的VNode之间进行比较得到变化(第二张图中相同颜色的方块代表互相进行比较的VNode节点),然后修改变化的视图,所以十分高效。

让我们看一下patch的代码。

  /*createPatchFunction的返回值,一个patch函数*/
  return function patch (oldVnode, vnode, hydrating, removeOnly, parentElm, refElm) {
    /*vnode不存在则直接调用销毁钩子*/
    if (isUndef(vnode)) {
      if (isDef(oldVnode)) invokeDestroyHook(oldVnode)
      return
    }

    let isInitialPatch = false
    const insertedVnodeQueue = []

    if (isUndef(oldVnode)) {
      // empty mount (likely as component), create new root element
      /*oldVnode未定义的时候,其实也就是root节点,创建一个新的节点*/
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue, parentElm, refElm)
    } else {
      /*标记旧的VNode是否有nodeType*/
      const isRealElement = isDef(oldVnode.nodeType)
      if (!isRealElement && sameVnode(oldVnode, vnode)) {
        // patch existing root node
        /*是同一个节点的时候直接修改现有的节点*/
        patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly)
      } else {
        if (isRealElement) {
          // mounting to a real element
          // check if this is server-rendered content and if we can perform
          // a successful hydration.
          if (oldVnode.nodeType === 1 && oldVnode.hasAttribute(SSR_ATTR)) {
            /*当旧的VNode是服务端渲染的元素,hydrating记为true*/
            oldVnode.removeAttribute(SSR_ATTR)
            hydrating = true
          }
          if (isTrue(hydrating)) {
            /*需要合并到真实DOM上*/
            if (hydrate(oldVnode, vnode, insertedVnodeQueue)) {
              /*调用insert钩子*/
              invokeInsertHook(vnode, insertedVnodeQueue, true)
              return oldVnode
            } else if (process.env.NODE_ENV !== 'production') {
              warn(
                'The client-side rendered virtual DOM tree is not matching ' +
                'server-rendered content. This is likely caused by incorrect ' +
                'HTML markup, for example nesting block-level elements inside ' +
                '<p>, or missing <tbody>. Bailing hydration and performing ' +
                'full client-side render.'
              )
            }
          }
          // either not server-rendered, or hydration failed.
          // create an empty node and replace it
          /*如果不是服务端渲染或者合并到真实DOM失败,则创建一个空的VNode节点替换它*/
          oldVnode = emptyNodeAt(oldVnode)
        }
        // replacing existing element
        /*取代现有元素*/
        const oldElm = oldVnode.elm
        const parentElm = nodeOps.parentNode(oldElm)
        createElm(
          vnode,
          insertedVnodeQueue,
          // extremely rare edge case: do not insert if old element is in a
          // leaving transition. Only happens when combining transition +
          // keep-alive + HOCs. (#4590)
          oldElm._leaveCb ? null : parentElm,
          nodeOps.nextSibling(oldElm)
        )

        if (isDef(vnode.parent)) {
          // component root element replaced.
          // update parent placeholder node element, recursively
          /*组件根节点被替换,遍历更新父节点element*/
          let ancestor = vnode.parent
          while (ancestor) {
            ancestor.elm = vnode.elm
            ancestor = ancestor.parent
          }
          if (isPatchable(vnode)) {
            /*调用create回调*/
            for (let i = 0; i < cbs.create.length; ++i) {
              cbs.create[i](emptyNode, vnode.parent)
            }
          }
        }

        if (isDef(parentElm)) {
          /*移除老节点*/
          removeVnodes(parentElm, [oldVnode], 0, 0)
        } else if (isDef(oldVnode.tag)) {
          /*调用destroy钩子*/
          invokeDestroyHook(oldVnode)
        }
      }
    }

    /*调用insert钩子*/
    invokeInsertHook(vnode, insertedVnodeQueue, isInitialPatch)
    return vnode.elm
  }

从代码中不难发现,当oldVnode与vnode在sameVnode的时候才会进行patchVnode,也就是新旧VNode节点判定为同一节点的时候才会进行patchVnode这个过程,否则就是创建新的DOM,移除旧的DOM。

怎么样的节点算sameVnode呢?

sameVnode

我们来看一下sameVnode的实现。

/*
  判断两个VNode节点是否是同一个节点,需要满足以下条件
  key相同
  tag(当前节点的标签名)相同
  isComment(是否为注释节点)相同
  是否data(当前节点对应的对象,包含了具体的一些数据信息,是一个VNodeData类型,可以参考VNodeData类型中的数据信息)都有定义
  当标签是<input>的时候,type必须相同
*/
function sameVnode (a, b) {
  return (
    a.key === b.key &&
    a.tag === b.tag &&
    a.isComment === b.isComment &&
    isDef(a.data) === isDef(b.data) &&
    sameInputType(a, b)
  )
}

// Some browsers do not support dynamically changing type for <input>
// so they need to be treated as different nodes
/*
  判断当标签是<input>的时候,type是否相同
  某些浏览器不支持动态修改<input>类型,所以他们被视为不同类型
*/
function sameInputType (a, b) {
  if (a.tag !== 'input') return true
  let i
  const typeA = isDef(i = a.data) && isDef(i = i.attrs) && i.type
  const typeB = isDef(i = b.data) && isDef(i = i.attrs) && i.type
  return typeA === typeB
}

当两个VNode的tag、key、isComment都相同,并且同时定义或未定义data的时候,且如果标签为input则type必须相同。这时候这两个VNode则算sameVnode,可以直接进行patchVnode操作。

patchVnode

还是先来看一下patchVnode的代码。

```JavaScript
/patch VNode节点/
function patchVnode (oldVnode, vnode, insertedVnodeQueue, removeOnly) {
/两个VNode节点相同则直接返回/
if (oldVnode === vnode) {
return
}
// reuse element for static trees.
// note we only do this if the vnode is cloned -
// if the new node is not cloned it means the render functions have been
// reset by the hot-reload-api and we need to do a proper re-render.
/*
如果新旧VNode都是静态的,同时它们的key相同(代表同一节点),
并且新的VNode是clone或者是标记了once(标记v-once属性,只渲染一次),
那么只需要替换elm以及componentInstance即可。
/ if (isTrue(vnode.isStatic) && isTrue(oldVnode.isStatic) && vnode.key === oldVnode.key && (isTrue(vnode.isCloned) || isTrue(vnode.isOnce))) { vnode.elm = oldVnode.elm vnode.componentInstance = oldVnode.componentInstance return } let i const data = vnode.data if (isDef(data) && isDef(i = data.hook) && isDef(i = i.prepatch)) { /i = data.hook.prepatch,如果存在的话,见"./create-component componentVNodeHooks"。/ i(oldVnode, vnode) } const elm = vnode.elm = oldVnode.elm const oldCh = oldVnode.children const ch = vnode.children if (isDef(data) && isPatchable(vnode)) { /调用update回调以及update钩子/ for (i = 0; i < cbs.update.length; ++i) cbs.updatei if (isDef(i = data.hook) && isDef(i = i.update)) i(oldVnode, vnode) } /如果这个VNode节点没有text文本时/ if (isUndef(vnode.text)) { if (isDef(oldCh) && isDef(ch)) { /新老节点均有children子节点,则对子节点进行diff操作,调用updateChildren/ if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly) } else if (isDef(ch)) { /如果老节点没有子节点而新节点存在子节点,先清空elm的文本内容,然后为当前节点加入子节点/ if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '') addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue) } else if (isDef(oldCh)) { /当新节点没有子节点而老节点有子节点的时候,则移除所有ele的子节点/ removeVnodes(elm, oldCh, 0, oldCh.length - 1) } else if (isDef(oldVnode.text)) { /当新老节点都无子节点的时候,只是文本的替换,因为这个逻辑中新节点text不存在,所以直接去除ele的文本/ nodeOps.setTextContent(elm, '') } } else if (oldVnode.text !== vnode.text) { /当新老节点text不一样时,直接替换这段文本/ nodeOps.setTextContent(elm, vnode.text) } /调用postpatch钩子*/
