从汇编代码探究 NSClassFromString 实现

近日遇到一个诡异的问题(后续更新),于是探究了 Runtime 中 Class 的一些细节。该探索过程以 NSClassFromString 为入口,因而需要知道它的具体实现来得到一条严谨的线索。本文则记录了该次探究过程中对 NSClassFromString 的调研,从其汇编代码推测对应的 OC 实现。

<!--more-->

首先来看 NSClassFromString 声明如下:

Class _Nullable NSClassFromString(NSString *aClassName);

由于 Foundation.framework 并没有开源,所以没有办法从源码的角度分析其实现细节。因此这里通过一个取巧的方式来取得它被编译得到的汇编指令:在 Demo 工程中对 NSClassFromString 进行调用,然后通过设置符号断点 Hook 住调用处,可以得到它在 x86_64 架构上对应的汇编指令:

// 测试代码
// main.m
#import <Foundation/Foundation.h>
#import <objc/runtime.h>

 BigDog: NSObject


 BigDog


int main(int argc, char * argv[]) {
    Class bigDogCls = NSClassFromString(@"BigDog");
    return 0;
}

👇🏻
<details><summary>汇编代码,长图折叠</summary>

</details>
👆🏻

之所以是 x86_64 架构,是因为我在 iOS 模拟器上进行调试。在 ARM 架构上编译得到的汇编指令逻辑上也大同小异,只不过一些寄存器的使用会不一样。下面的讨论都是基于 x86_64 架构。

下面开始依靠着我薄弱的汇编知识对这份汇编代码进行分段分析:

分段分析

Part 1

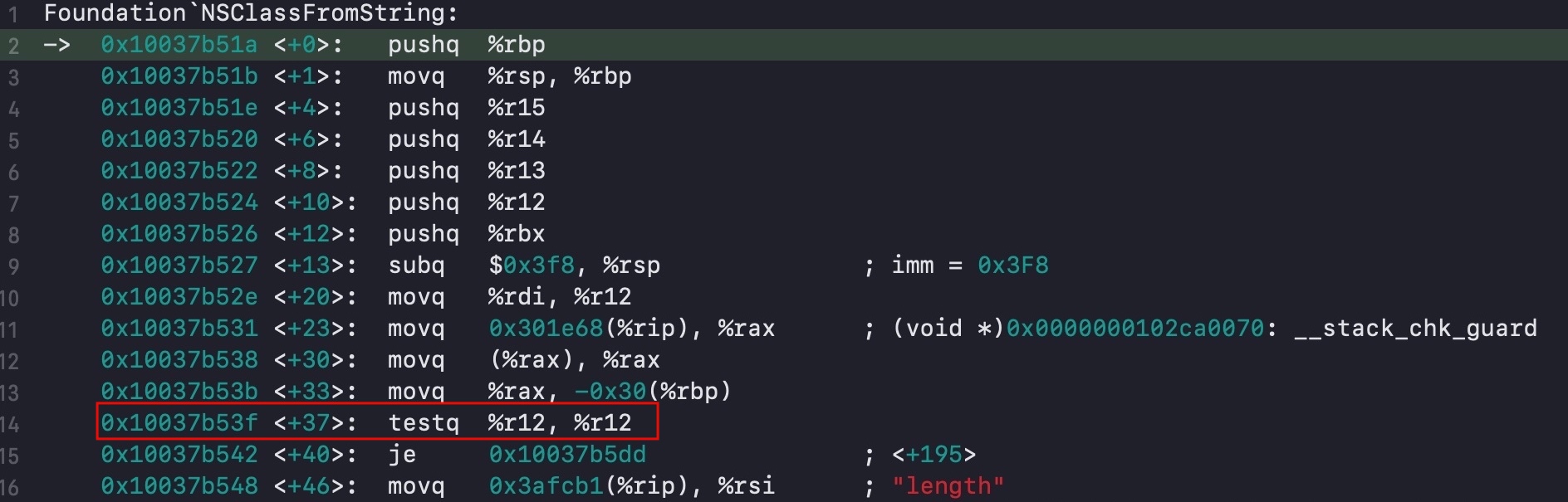

首先看开头的这一部分汇编指令(<+0> ~ <+40>),前面是一波压栈的操作,到了图中红线框选的地方执行了一次 testq 指令:

testq 指令表示将两个四倍字长(64 bit)的数字进行逻辑与操作,如果结果为 0 则 ZF(Zero flag) 设置为 1,否则设为 0。标志寄存器 rflags 用于存放这些标志,ZF 位于第 7 个二进制位。

由于上面的 movq %rdi, %r12 指令,这里 r12 具有与 rdi 相同的值,也就是 @"BigDog"

x86_64 架构中 rdi 寄存器用于存放函数调用的第一个参数。

(lldb)register read r12
r12 = 0x000000010434a030  @"BigDog"

而紧接着下面一句执行了 je 指令。je 指令的会判断 ZF 标志位是否为 1,是则跳转到目的地址 0x10037b5dd,位于这份汇编指令的后段,下面会详细分析。所以这两行指令的意思是:如果 NSClassFromString 的参数为 nil(自身逻辑与结果为 0),则跳转到地址 0x10037b5dd

小结

对应 OC 代码:

// Part 1 Code
if (aClassName == nil) {
    jump(0x10037b5dd);
}

Part 2

紧接着看下面这几个指令 <+46> ~ <65>:

在跑到 callq 指令的时候输出 rdirsi 以及 rbx 三个寄存器的内容:

rdi = 0x000000010b2ff030  @"BigDog"
rsi = 0x000000010de9e662  "length"
rbx = 0x000000010bc14980  libobjc.A.dylib`objc_msgSend

x86_64 架构中 rdi 寄存器用于存放函数调用的第一个参数,而 rsi 则存放第二个参数。而 rbx 则用作数据存储,用途视调用者而定,也就是说瞎 JB 用。

小结

所以这部分指令的意思是通过 objc_msgSend 进行消息发送,转换为对应的 OC 代码就是:

// Part 2 Code
// 为了清晰起见,这里先用一个蠢蠢的变量名
NSUInteger resultFromLength = [@"BigDog" length];

最后通过 movq 指令将结果 6 存到了 r14 寄存器。

rax 寄存器用于保存函数调用的整型或指针返回值。

Part 3

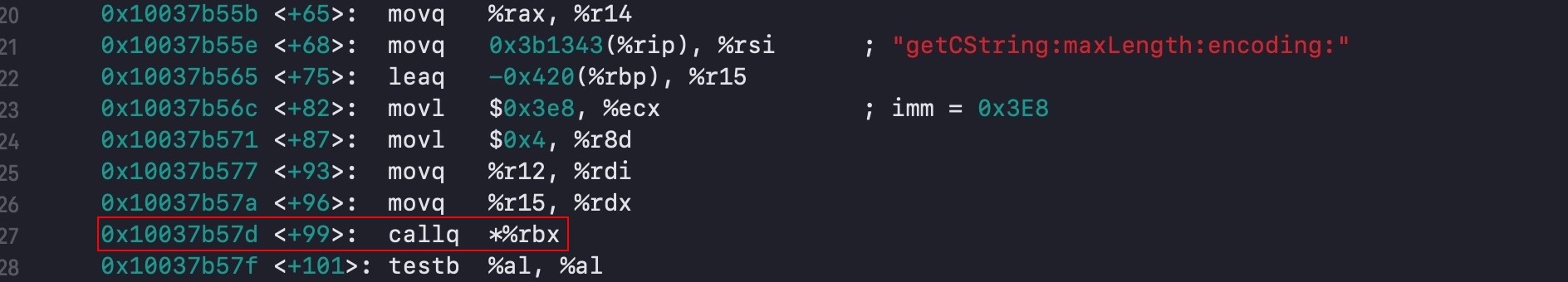

再来看下一组 <+68> ~ <+99>,在跑到下面这行指令的时候输出一些寄存器的内容:

寄存器内容:

rdi = 0x000000010b2ff030  @"BigDog"
rsi = 0x000000010b86098d  "getCString:maxLength:encoding:"
rdx = 0x00007ffee48ffba0
rcx = 0x00000000000003e8
r8 = 0x0000000000000004
rbx = 0x000000010bc14980  libobjc.A.dylib`objc_msgSend

x86_64 架构中,rdxrcx 以及 r8 这三个寄存器分别用于存放函数调用的第 3,4,5 个参数。而在 objc_msgSend 中的第 3,4,5 个参数对应的就是 getCString:maxLength:encoding: 方法被调用时的第 1,2,3 个参数。

getCString:maxLength:encoding: 方法的原型如下:

- (BOOL)getCString:(char *)buffer maxLength:(NSUInteger)maxBufferCount encoding:(NSStringEncoding)encoding;

rdx 的值是一个内存地址,也就是调用 getCString:maxLength:encoding: 函数时传入的第一个 buffer 参数;而 rcx0x3e8 也就是 10 进制的 1000;最后 r8 寄存器的值是 4,对应枚举类型 NSStringEncoding 里面的 NSUTF8StringEncoding

小结

所以这部分的等价 OC 代码就是:

// Part 3 Code
char buffer[1000];
// 为了清晰起见,这里也用了一个蠢蠢的变量名
BOOL getCStringSuccess = [@"BigDog" getCString:buffer maxLength:1000 encoding:NSUTF8StringEncoding];

这条指令完成之后输出 rax 寄存器的内容:

rax = 0x0000000000000001

表示刚刚 getCString:maxLength:encoding: 调用成功,返回 YES。此时把刚刚传入的 buffer 内容给 po 出来的话,可以看到:

(lldb) po (char *)(0x00007ffee48ffba0)
"BigDog"

这就是从 @"BigDog" 解析得到的对应的 C 字符串 "BigDog"

Part 4

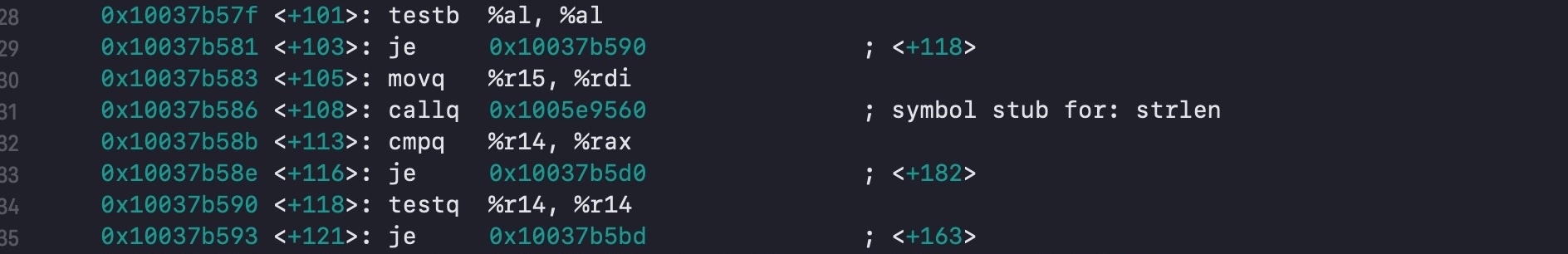

接着是这一部分 <+101> ~ <+121>:

<+101> 处指令对 al 进行 test,al 寄存器就是 rax 的低八位,此时还存放着 getCString:maxLength:encoding: 方法的返回值,也就是 0x01。所以 <+101> 以及 <+103> 两个指令对应的伪代码可以表示为:

rax 的低 32 位是 eax,低 16 位是 ax

if (!getCStringSuccess) {
    jump(0x10037b590);
}

然后在 <+108> 处进行函数调用,输出 rdi 寄存器的值:

(lldb) register read rdi
 rdi = 0x00007ffeeb25fba0
(lldb) po (char *)0x00007ffeeb25fba0
"BigDog"

别忘了 r15 里面仍然存着 getCString:maxLength:encoding: 时传入的 buffer 参数,也就是说这里进行了函数调用:strlen(buffer),函数调用之后得到的返回值存放在 rax 中,值为 6:

(lldb) register read rax
rax = 0x0000000000000006

接着 <+113> 处执行了 cmpq 指令,等价于执行 %rax - %r14 两个运算,并且设置相应的标志位。别忘了,现在 %r14 寄存器里面仍然保存着前面 [@"BigDog" length] 的结果,也就是 6。结合 <+116> 处的 je 命令,这两个的指令对应的伪代码就是:

if (resultFromLength == resultFromStrLen) {
    jumpTo(0x10037b5d0);
}

最后就是 <+118> 以及 <+121> 两处指令,由于程序运行到此处,上面的条件是成立的,会进行跳转,但为了继续研究后面的汇编指令,治理将 rflag 寄存器中的 ZF 标记为置为 0,让其不发生跳转:

(lldb) register read rflags
rflags = 0x0000000000000246
(lldb) register write rflags 0x0000000000000206
(lldb) register read rflags
rflags = 0x0000000000000206

程序顺利运行到 <+118> 处指令。而经历了前面的类似探索,不难看出这里对应的伪代码就是:

if (resultFromLength == 0) {
    jumpTo(0x10037b5bd);
}

综合上面内容,Part 4 这部分指令对应的伪代码可以表示为:

// Part 4 Code
if (!getCStringSuccess) {
    jump(0x10037b590); // jump 1: <+103> -> <+118>
} else {
    unsigned long resultFromStrLen = strlen(buffer);

    if (resultFromLength == resultFromStrLen) {
        jumpTo(0x10037b5d0); // jump 2: <+116> -> <+182>
    }
}

if (resultFromLength == 0) { // <+118>
    jumpTo(0x10037b5bd); // jump 3: <+121> -> <+163>
}

小结

jump 1 实际上就是跳转到下面的第三个 if 结构,把代码合并一下:

// Part 4 Code
if (!getCStringSuccess) {
    if (resultFromLength == 0) { // <+118>
        jumpTo(0x10037b5bd); // jump 3: <+121> -> <+163>
    }
} else {
    unsigned long resultFromStrLen = strlen(buffer);

    if (resultFromLength == resultFromStrLen) {
        jumpTo(0x10037b5d0); // jump 2: <+116> -> <+182>
    } else if (resultFromLength == 0) { // <+118>
        jumpTo(0x10037b5bd); // jump 3: <+121> -> <+163>
    }
}

Part 5

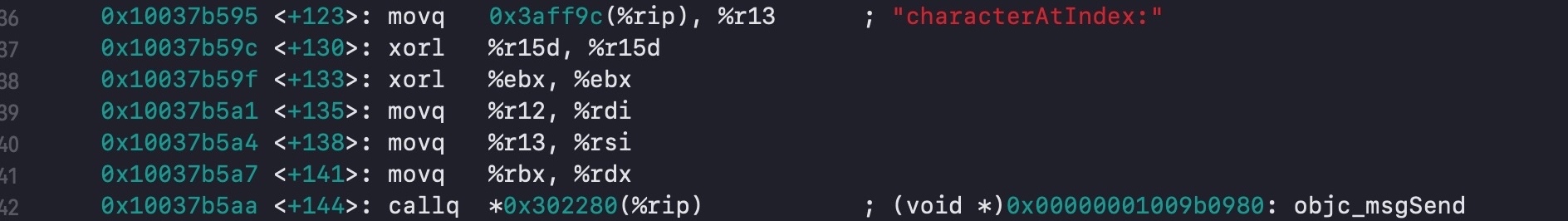

接着看 <+123> 到 <+144> 部分代码,咋一看应该就是调用 characterAtIndex: 这个函数:

<+123> 处首先将 "characterAtIndex:" 字符串挪到 r13 寄存器中,后面 objc_msgSend 需要使用。

接着 <+130> 处执行了一个 xorl 按位异或的指令。它在这里的作用就相当于将 r15 寄存器的低 32 位清零,这里的 d 表示双字长,也就是 32 位。类似地后面对 ebx 进行了清空。接着后面的三个 movq 指令则是在准备后面 objc_msgSend 所需要的 3 个参数,其中第三个参数(rdx 中存放)也就时 characterAtIndex: 的第一个参数。输出这三个寄存器的值:

(lldb) register read rdi rsi rdx
 rdi = 0x000000010eb69030  @"BigDog"
 rsi = 0x000000010feb68b1  "characterAtIndex:"
 rdx = 0x0000000000000000

于是这部分等价的 OC 代码为:

小结

[@"BigDog" characterAtIndex:0];

Part 6

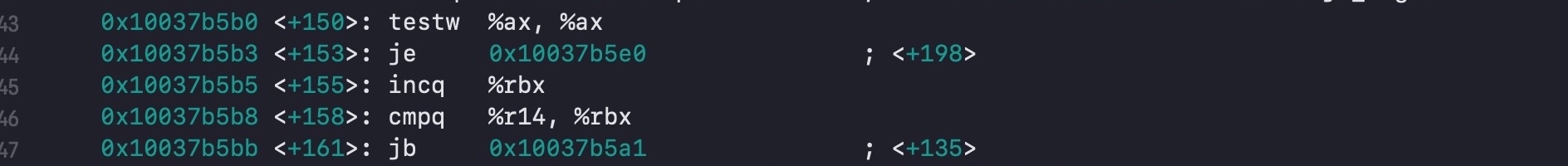

接着是 <+150> 到 <+161> 这部分代码:

首先把 ax 的值给读出来,它存放的是 Part 5 中的 [@"BigDog" characterAtIndex:0] 的返回值,也就是 "B"

(lldb) register read ax
ax = 0x0042
(lldb) po (char)(0x42)
'B'

所以 <+150> 以及 <+153> 两处的意思就是,如果 [@"BigDog" characterAtIndex:0]0,就跳转到 0x10037b5e0 地址。

然后是 <+155> 处的一个 incq 指令,表示让 rbx 寄存器的内容递增,而这里 rbx 存放着 characterAtIndex: 的参数 index

<+158> 处来了一个 cmpq 操作,前面提过,它会执行 %rbx - %r14,但不改变两个寄存器的内容,只会更新相关的标志位。而这里 r14 的内容是 6,仍保存着 [@"BigDog" length] 的结果。

另外 jb 指令表示 CF == 1 && ZF == 0rbx < r14 转移。所以 <+158> 与 <+161> 处对应的伪代码可以是:

// Part 6 Code
if (++index < resultFromLength) {
    jump(0x10037b5a1);
}

而细心的你会发现,0x10037b5a1 这个地址就是前面 <+135> 处的指令。显然其实这是一个循环结构

小结

结合 Part 5 以及 Part 6,这两部分的伪代码(也就是 <+123> 到 <+161>)可以表示为:

// Part 5 以及 Part 6 两部分的伪代码,
// 也就是 <+123> 到 <+161>
for (int i = 0; i < resultFromLength; i++) {
    if ([@"BigDog" characterAtIndex:i] == 0) {
        jump(0x10037b5e0);
    }
}

Part 7

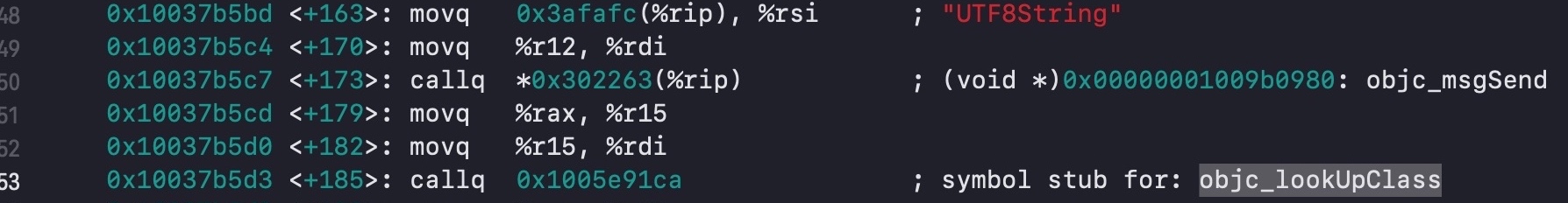

来到这里快要接近尾声了。现在来看看 <+163> 到 <+185> 这部分的指令:

一路走到这里,相信 666 的你可以看出 <+163> 到 <+173> 就是调用了方法 [@"BigDog" UTF8String]

然后 <+179> 到 <+185> 就是把返回值放到 rdi 寄存器,然后调用 objc_lookUpClass 函数。在指令运行到 <+185> 处的 callq 指令打印 rdi 的值可以看到:

(lldb) register read rdi
rdi = 0x000000010eb68e1d  "BigDog"

小结

所以这部分指令对应的 OC 代码就是:

// Part 7 Code
char *utf8String = [@"BigDog" UTF8String]
objc_loopUpClass(utf8String);

Part 8

好嘞终于来到了最后一个部分:

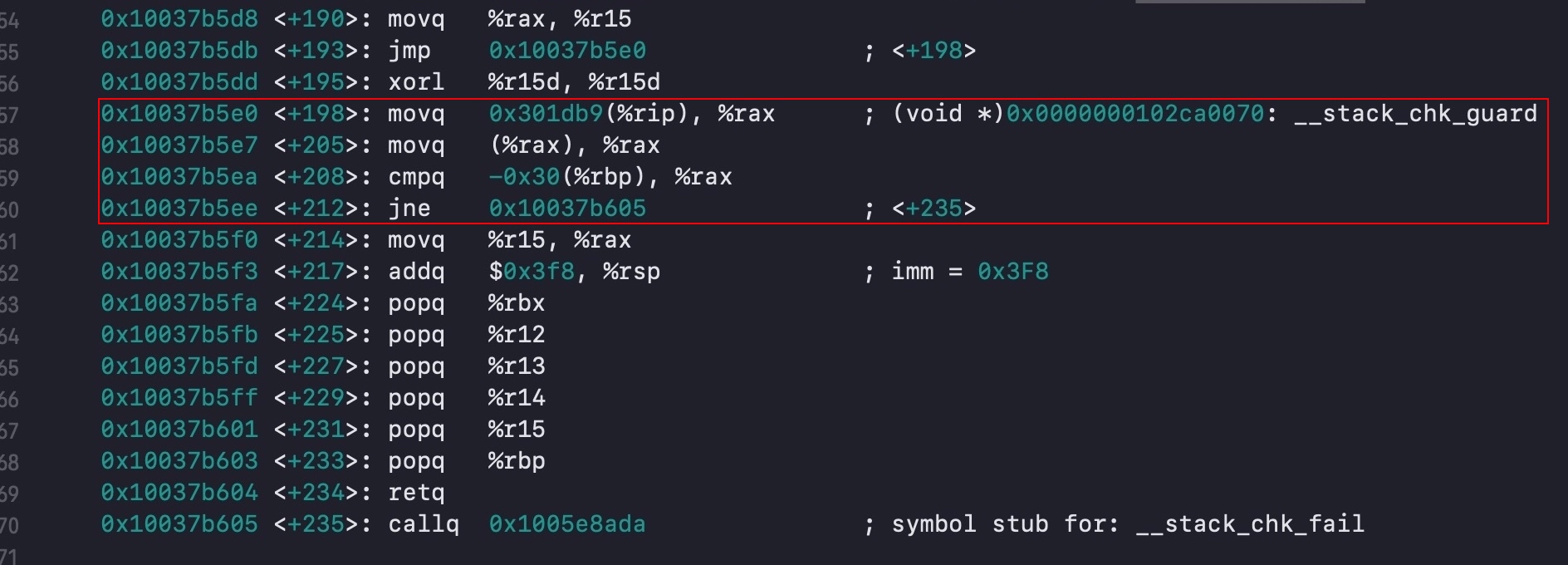

首先 <+190> 处将上面 objc_loopUpClass 的返回值放到了 r15 中,接着跳过 <+195> 的清零操作来到了 <+198>。红框部分是「栈溢出保护」的相关机制,如果 <+208> 处两个值不一样,就跳转到最后的 __stack_chk_fail 方法进行报错。暂时没太懂,先留一个坑。

栈溢出保护是一种缓冲区溢出攻击缓解手段,当函数存在缓冲区溢出攻击漏洞时,攻击者可以覆盖栈上的返回地址来让 shellcode 能够得到执行。当启用栈保护后,函数开始执行的时候会先往栈里插入 cookie 信息,当函数真正返回的时候会验证 cookie 信息是否合法,如果不合法就停止程序运行。攻击者在覆盖返回地址的时候往往也会将 cookie 信息给覆盖掉,导致栈保护检查失败而阻止 shellcode 的执行。来自这里

最后 <+214> 设置一下 rax 寄存器的内容,用于向外返回值,也就是 BigDog 类对应的 objc_class 结构指针。后面剩下的就是出栈,以及恢复寄存器等操作了。

(lldb) register read rax
rax = 0x000000010eb69148  (void *)0x000000010eb69120: BigDog

串联还原

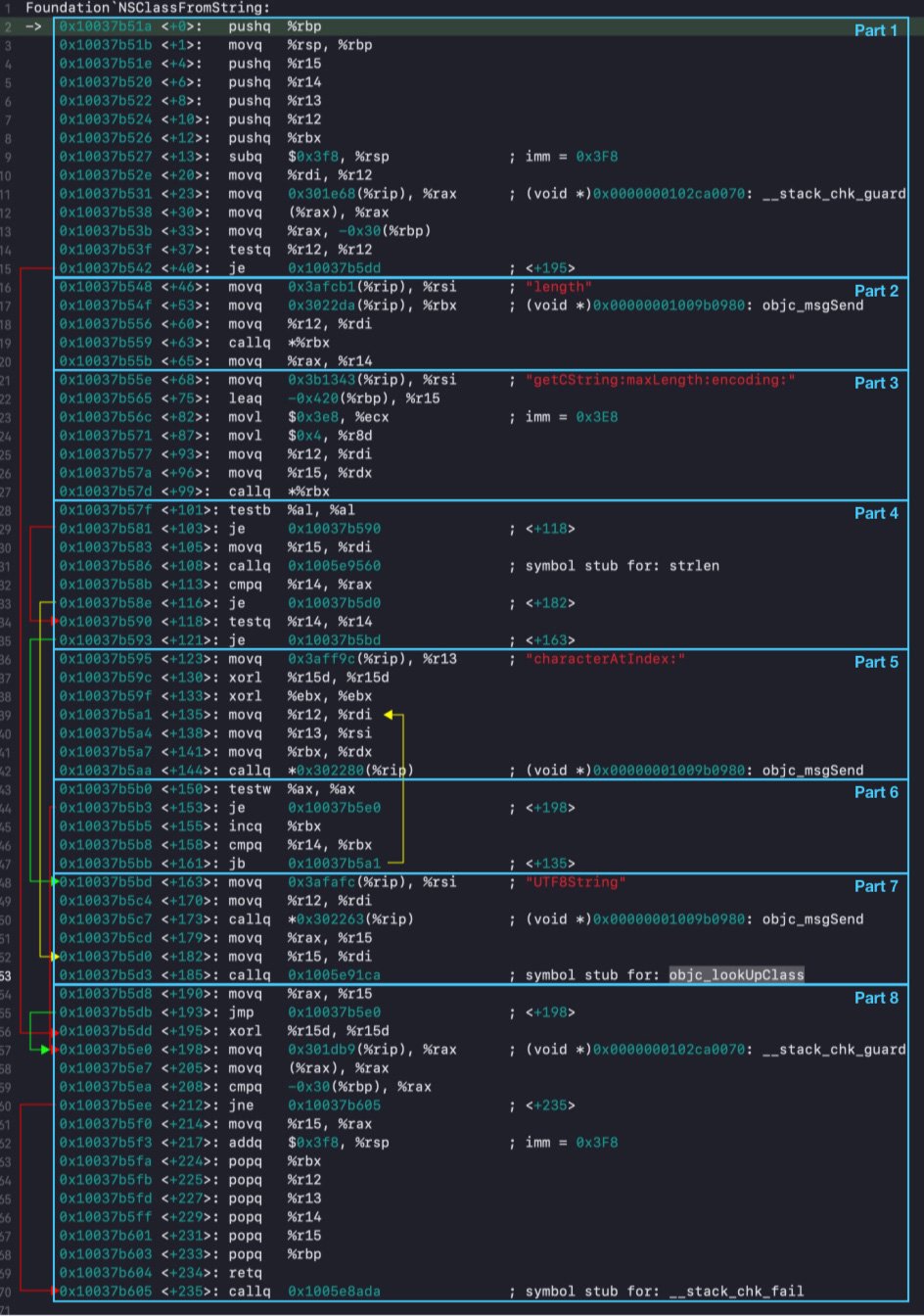

现在我们要把所有部分都给串联起来。首先我们把跳转相关的逻辑给串起来,先用线把跳转相关的部分给串联起来:

Part 1

接下来细看每处跳转,首先是 <+40> 处的跳转,它位于 Part 1 中。跳转到 <+195> 之后 xorl 指令会将 r15 寄存器清空,后面 <+214> 处把 r15 设到 rax 中,也就是说返回值被置为空,也就是 Nil

小结

所以 Part 1 部分对应的 OC 代码实际上是:

// Part 1 Code
if (aClassName == nil) {
    return Nil;
}

Part 2 & 3

接着回顾一下 Part 2 以及 Part 3 对应的 OC 代码:

// Part 2 and Part 3 Code
NSUInteger resultFromLength = [@"BigDog" length];

char buffer[1000];
BOOL getCStringSuccess = [@"BigDog" getCString:buffer maxLength:1000 encoding:NSUTF8StringEncoding];

Part 4 & 7

Part 4 的跳转逻辑有 2 处,回顾一下 Part 4 的代码:

// Part 4 Code
if (!getCStringSuccess) {
    if (resultFromLength == 0) { // <+118>
        jumpTo(0x10037b5bd); // jump 3: <+121> -> <+163>
    }
} else {
    unsigned long resultFromStrLen = strlen(buffer);

    if (resultFromLength == resultFromStrLen) {
        jumpTo(0x10037b5d0); // jump 2: <+116> -> <+182>
    } else if (resultFromLength == 0) { // <+118>
        jumpTo(0x10037b5bd); // jump 3: <+121> -> <+163>
    }
}

然后是 Part 7 的代码,由于我们已经知道了 Part 8 就是函数返回的相关逻辑,所以 Part 7 代码可以补充下下面这样(多了 return 关键字):

// Part 7 Code
char *utf8String = [@"BigDog" UTF8String]
return objc_loopUpClass(utf8String);

jump 1 的 0x10037b5bd 就是 Part 7 的 <+163> 处,进行方法调用 [@"BigDog" UTF8String]

而 jump 2 的 0x10037b5d0 对应 Part 7 的 <+182> 处,是进行函数调用 objc_lookUpClass。又由于此时 r15 寄存器的值是 getCString:maxLength:encoding: 调用时传入的 buffer 参数。

小结

所以上面的代码可以转化为:

// Part 4 Code
if (!getCStringSuccess) {
    if (resultFromLength == 0) { // <+118>
        char *utf8String = [@"BigDog" UTF8String];
        return objc_loopUpClass(utf8String);
    }
} else {
    unsigned long resultFromStrLen = strlen(buffer);

    if (resultFromLength == resultFromStrLen) {
        return objc_lookUpClass(buffer);
    } else if (resultFromLength == 0) { // <+118>
        char *utf8String = [@"BigDog" UTF8String];
        return objc_loopUpClass(utf8String);
    }
}

嗯,看起来蠢蠢的。别急,后面会改的。

Part 5 & 6 + Part 4 & 7

根据前面的分段分析,Part 5 以及 Part 6 两部分实际上是一个循环结构:

// Part 5 以及 Part 6 两部分的伪代码,
// 也就是 <+123> 到 <+161>
for (int i = 0; i < resultFromLength; i++) {
    if ([@"BigDog" characterAtIndex:i] == 0) {
        jump(0x10037b5e0);
    }
}

而跳转到 0x10037b5e0 也就是 <+198> 实际也就意味着 return。并且由于在 Part 5 中的 <+130> 处对 r15 进行了清零,所以跳转到 return 之后,整个 NSClassFromString 也对外返回 Nil。也就是说这里上面的代码等价于下面:

// Part 5 以及 Part 6 两部分的伪代码,
// 也就是 <+123> 到 <+161>
for (int i = 0; i < resultFromLength; i++) {
    if ([@"BigDog" characterAtIndex:i] == 0) {
        return Nil;
    }
}

现在要来分析 Part 5 & 6 在什么情况下会被执行到。对于这个问题,只需要看看上面的跳转逻辑图里面 Part 5 & 6 被多少个箭头跨越了即可。于是有下面结论:

  • Part 1 中 aClassName != Nil 是必要条件;
  • Part 4 中 !getCStringSuccess && resultFromLength != 0,代码会被执行;
  • 或者 Part 4 中 getCStringSuccess && resultFromLength != resultFromStrLen && resultFromLength != 0,代码会被执行;

接下来寻找 Part 5 & 6 代码的安放位置。Part 1 作为 NSClassFromString 的提前退出检查,这里 Part 5 & 6 代码位于 Part 1 的 if 结构之后,自然满足。

小结

最后看关于 Part 4 的两点,容易得到 Part 5 & 6 应该位于 Part 4 & 7 代码中下面注释的位置:

// Part 4 Code
if (!getCStringSuccess) {
    if (resultFromLength == 0) { // <+118>
        char *utf8String = [@"BigDog" UTF8String];
        return objc_loopUpClass(utf8String);
    } else {
        // Execute Part 5 & 6 here!
        for (int i = 0; i < resultFromLength; i++) {
            if ([@"BigDog" characterAtIndex:i] == 0) {
                return Nil;
            }
        }
    }
} else {
    unsigned long resultFromStrLen = strlen(buffer);

    if (resultFromLength == resultFromStrLen) {
        return objc_lookUpClass(buffer);
    } else if (resultFromLength == 0) { // <+118>
        char *utf8String = [@"BigDog" UTF8String];
        return objc_loopUpClass(utf8String);
    } else {
        // Execute Part 5 & 6 here!
        for (int i = 0; i < resultFromLength; i++) {
            if ([@"BigDog" characterAtIndex:i] == 0) {
                return Nil;
            }
        }
    }
}

Part 7 & 汇总

如果 Part 5 & 6 的循环结构没有发生跳转的话,后面就会直接执行 Part 7 代码,所以在上面两处循环后面要紧跟 Part 7 的两行代码。再把前面几个部分的代码合并起来,并且把代码精简一下,变量命名规范一下,我们就得到了 NSClassFromString 的源码了:

Class _Nullable NSClassFromString(NSString *aClassName) {
    if (aClassName == nil) {
        return Nil;
    }

    NSUInteger classNameLength = [aClassName length];

    char buffer[1000];

    if (![aClassName getCString:buffer maxLength:1000 encoding:NSUTF8StringEncoding]) {
        if (classNameLength == 0) {
            return objc_loopUpClass([aClassName UTF8String]);
        } else {
            // 👇🏻-------------
            for (int i = 0; i < classNameLength; i++) {
                if ([aClassName characterAtIndex:i] == 0) {
                    return Nil;
                }
            }

            return objc_loopUpClass([aClassName UTF8String]);
            // 👆🏻-------------
        }
    } else {
        if (classNameLength == strlen(buffer)) {
            return objc_lookUpClass(buffer);
        } else if (classNameLength == 0) {
            return objc_loopUpClass([aClassName UTF8String]);
        } else {
            // 👇🏻-------------
            for (int i = 0; i < resultFromLength; i++) {
                if ([aClassName characterAtIndex:i] == 0) {
                    return Nil;
                }
            }

            return objc_loopUpClass([aClassName UTF8String]);
            // 👆🏻-------------
        }
    }
}

最后细心的你会发现,上面代码里面,打标记的两处代码完全相同,并且放到外层 if 结构后面代码逻辑是完全一样的,于是把它给抽出来。

小结

最后再整理一下条件的逻辑以及代码风格,得到 NSClassFromString 的实现如下:

Class _Nullable NSClassFromString(NSString *aClassName) {
    if (!aClassName) { return Nil; }

    NSUInteger classNameLength = [aClassName length];
    char buffer[1000];

    // @"Big\0Dog" 以及 @"🐶" 都会使得
    // classNameLength == strlen(buffer) 不成立
    if ([aClassName getCString:buffer maxLength:1000 encoding:NSUTF8StringEncoding]
        && classNameLength == strlen(buffer)) {
        return objc_lookUpClass(buffer);
    } else if (classNameLength == 0) {
        // 检查是否空字符串 @"",这个分支要处理的情况不太理解
        return objc_lookUpClass([aClassName UTF8String]);
    }

    for (int i = 0; i < classNameLength; i++) {
        // 如果 aClassName 中含有 \0 字符,向外返回 Nil
        // 比如 @"Big\0Dog" 的情况
        if ([aClassName characterAtIndex:i] == 0) {
            return Nil;
        }
    }

    return objc_lookUpClass([aClassName UTF8String]);
}

对代码的一些理解也写在了上面。主要逻辑就是从 NSString 获取到 C 风格的字符串(以 \0 结尾),然后使用 objc_lookUpClass 查找对应的类实现。对不合法的字符串(非终止位置带有 \0)。以及由于 OC 中允许以非 Ascii 字符的方式定义类(如 Emoji),所以也需要对这种情况进行处理,得到相应的 C 字符串。

测试对比

下面实际测试一下,为了对比将上面推测得到的实现改名为 My_NSClassFromString

// 定义类 BigDog
 BigDog: NSObject


 BigDog


// 定义类 🐶
 🐶: NSObject


 🐶
// 两者均得到 BigDog
    Class myCls = My_NSClassFromString(@"BigDog");
    Class cls = NSClassFromString(@"BigDog");

// 两者均得到 🐶
    Class myCls = My_NSClassFromString(@"🐶");
    Class cls = NSClassFromString(@"🐶");

// 两者均得到 0x0
    Class myCls = My_NSClassFromString(@"Big\0Dog");
    Class cls = NSClassFromString(@"Big\0Dog");

// 两者均得到 0x0
    Class myCls = My_NSClassFromString(@"");
    Class cls = NSClassFromString(@"");

// 两者均得到 0x0
    Class myCls = My_NSClassFromString(@"🐶\0");
    Class cls = NSClassFromString(@"🐶\0");

总结

这应该是自大学毕业以来第一份完整阅读的汇编代码,整个读下来顿感高级语言编程的伟大,因为相比起汇编(更不要说机器指令),它们真的非常接近人类的语言表达。再度让我想起了一句话「代码是写给人看的」。

另外这次阅读过程中可以感受到了汇编代码的紧凑,以及其对效率的注重:比如用 xor 而不用 mov 来对寄存器进行清零,是为了减少最后编译得到的机器码的 size。但这又让我想起另一个事情:如果某处优化会损害代码的可读性,那么应该权衡一下这处优化是否值得。

后面会继续补上文首提到的该探索过程的其他部分。

© 著作权归作者所有
这个作品真棒,我要支持一下!
奇志技术团队博客 http://meshtech.co/
0条评论
top Created with Sketch.
