Android MediaCodec 硬编码 H264 文件

在 Android 4.1 版本提供了 MediaCodec 接口来访问设备的编解码器,不同于 FFmpeg 的软件编解码,它采用的是硬件编解码能力,因此在速度上会比软解更具有优势,但是由于 Android 的碎片化问题,机型众多,版本各异,导致 MediaCodec 在机型兼容性上需要花精力去适配,并且编解码流程不可控,全交由厂商的底层硬件去实现,最终得到的视频质量不一定很理想。

虽然 MediaCodec 仍然存在一定的弊端,但是对于快速实现编解码需求,还是很值得参考的。

以将相机预览的 YUV 数据编码成 H264 视频流为例来解析 MediaCodec 的使用。

使用解析

MediaCodec 工作模型

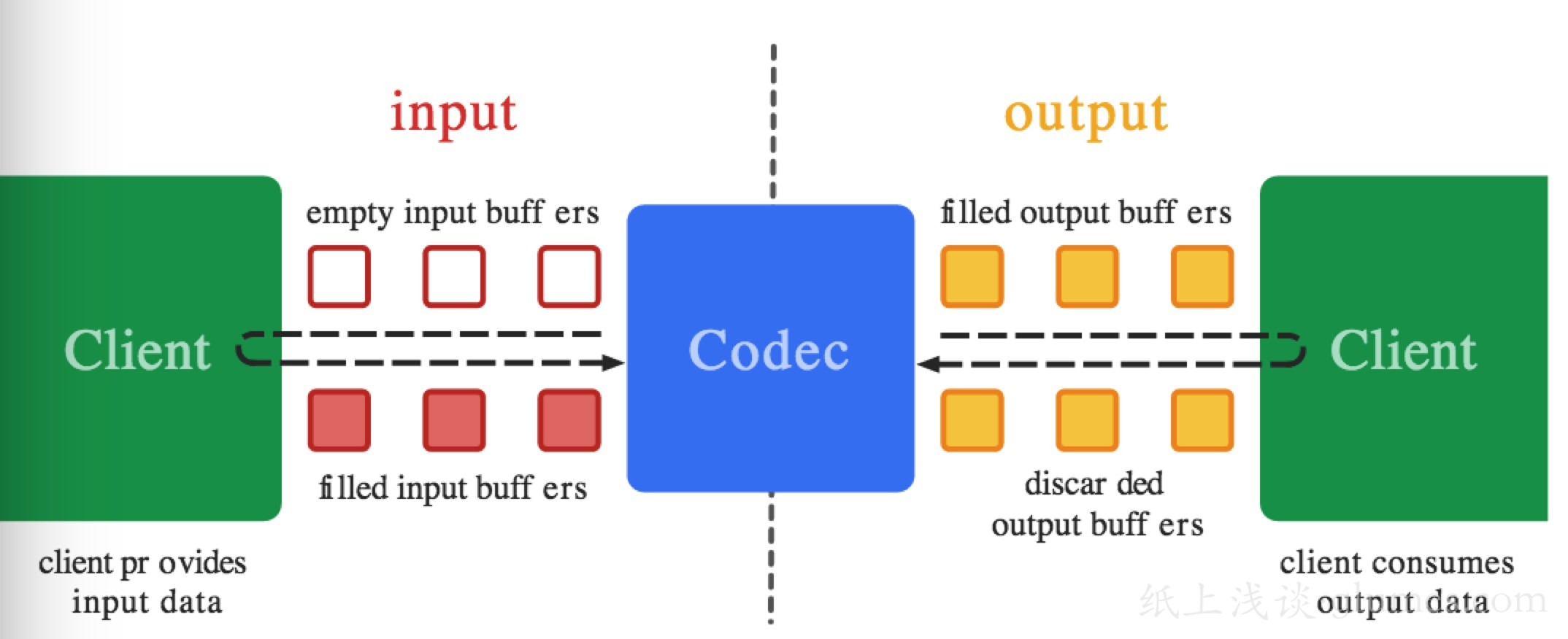

下图展示了 MediaCodec 的工作方式,一个典型的生产者消费者模型,两边的 Client 分别代表输入端和输出端,输入端将数据交给 MediaCodec 进行编码或者解码,而输出端就得到编码或者解码后的内容。

输入端和输出端是通过输入队列缓冲区和输出队列缓冲区,两条缓冲区队列的形式来和 MediaCodec 传递数据。

首先从输入队列中出队得到一个可用的缓冲区,将它填满数据之后,再将缓冲区入队,交由 MediaCodec 去处理。

MediaCodec 处理完了之后,再从输出队列中出队得到一个可用的缓冲区,这个缓冲里面的数据就是编码或者解码后的数据了,把这些数据进行相应的处理之后,还需要释放这个缓冲区,让它回到队列中去,可供下一次使用。

MediaCodec 生命周期

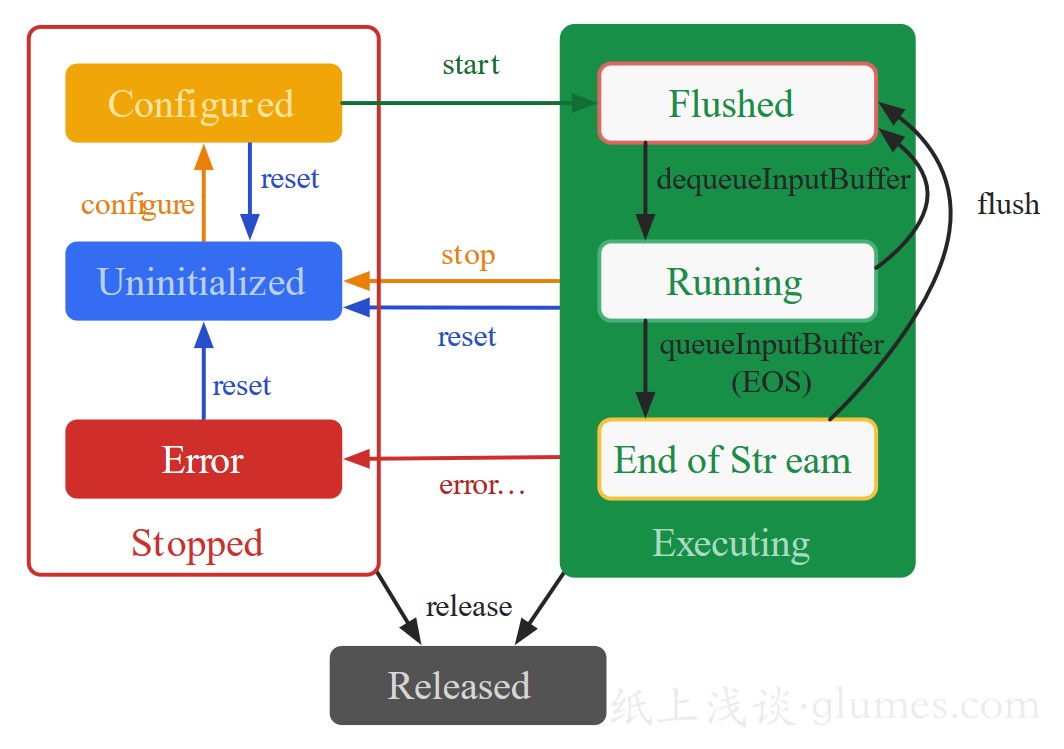

另外,MediaCodec 也存在相应的 生命周期,如下图所示:

当创建了 MediaCodec 之后,是处于未初始化的 Uninitialized 状态,调用 configure 方法之后就处于 Configured 状态,调用了 start 方法之后,就处于 Executing 状态。

Executing 状态下开始处理数据,它又有三个子状态,分别是:

  • Flushed
  • Running
  • End of Stream

当一调用 start 方法之后,就进入了 Flushed 状态,从输入缓冲区队列中取出一个缓冲区就进入了 Running 状态,当入队的缓冲区带有 EOS 标志时, 就会切换到 End of Stream 状态, MediaCodec 不再接受入队的缓冲区,但是仍然会对已入队的且没有进行编解码操作的缓冲区进行操作、输出,直到输出的缓冲区带有 EOS 标志,表示编解码操作完成了。

Executing 状态下可以调用 flush 方法,使 MediaCodec 切换到 Flushed 状态。

Executing 状态下可以调用 stop 方法,使 MediaCodec 切换到 Uninitialized 状态,然后再次调用 configure 方法进入 Configured 状态。另外,当调用 reset 方法也会进入到 Uninitialized 状态。

当不再需要 MediaCodec 时,调用 release 方法将它释放掉,进入 Released 状态。

当 MediaCodec 工作发生异常时,会进入到 Error 状态,此时还是可以通过 reset 方法恢复过来,进入 Uninitialized 状态。

MediaCodec 调用流程

理解了 MediaCodec 的生命周期和工作流程之后,就可以上手来进行编码工作了。

以 MediaCodec 同步调用为例,使用过程如下:

 // 创建 MediaCodec,此时是 Uninitialized 状态
 MediaCodec codec = MediaCodec.createByCodecName(name);
 // 调用 configure 进入 Configured 状态
 codec.configure(format, …);
 MediaFormat outputFormat = codec.getOutputFormat(); // option B
 // 调用 start 进入 Executing 状态,开始编解码工作
 codec.start();
 for (;;) {
   // 从输入缓冲区队列中取出可用缓冲区,并填充数据
   int inputBufferId = codec.dequeueInputBuffer(timeoutUs);
   if (inputBufferId >= 0) {
     ByteBuffer inputBuffer = codec.getInputBuffer(…);
     // fill inputBuffer with valid data
     …
     codec.queueInputBuffer(inputBufferId, …);
   }
   // 从输出缓冲区队列中拿到编解码后的内容,进行相应操作后释放,供下一次使用
   int outputBufferId = codec.dequeueOutputBuffer(…);
   if (outputBufferId >= 0) {
     ByteBuffer outputBuffer = codec.getOutputBuffer(outputBufferId);
     MediaFormat bufferFormat = codec.getOutputFormat(outputBufferId); // option A
     // bufferFormat is identical to outputFormat
     // outputBuffer is ready to be processed or rendered.
     …
     codec.releaseOutputBuffer(outputBufferId, …);
   } else if (outputBufferId == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) {
     // Subsequent data will conform to new format.
     // Can ignore if using getOutputFormat(outputBufferId)
     outputFormat = codec.getOutputFormat(); // option B
   }
 }
 // 调用 stop 方法进入 Uninitialized 状态
 codec.stop();
 // 调用 release 方法释放,结束操作
 codec.release();

代码解析

MediaFormat 设置

首先需要创建并设置好 MediaFormat 对象,它表示媒体数据格式的相关信息,对于视频主要有以下信息要设置:

  • 颜色格式
  • 码率
  • 码率控制模式
  • 帧率
  • I 帧间隔

其中,码率就是指单位传输时间传送的数据位数,一般用 kbps 即千位每秒来表示。而帧率就是指每秒显示的帧数。

其实对于码率有三种模式可以控制:

  • BITRATE_MODE_CQ
    • 表示不控制码率,尽最大可能保证图像质量
  • BITRATE_MODE_VBR
    • 表示 MediaCodec 会根据图像内容的复杂度来动态调整输出码率,图像负责则码率高,图像简单则码率低
  • BITRATE_MODE_CBR
    • 表示 MediaCodec 会把输出的码率控制为设定的大小

对于颜色格式,由于是将 YUV 数据编码成 H264,而 YUV 格式又有很多,这又涉及到机型兼容性问题。在对相机编码时要做好格式的处理,比如相机使用的是 NV21 格式,MediaFormat 使用的是 COLOR_FormatYUV420SemiPlanar,也就是 NV12 模式,那么就得做一个转换,把 NV21 转换到 NV12

对于 I 帧间隔,也就是隔多久出现一个 H264 编码中的 I 帧。

完整 MediaFormat 设置示例:

```java
MediaFormat mediaFormat = MediaFormat.createVideoFormat(MediaFormat.MIMETYPE_VIDEO_AVC, width, height);
