Flutter 核心原理：Widget、Element和RenderObject是如何协同工作的
C2e2bd32fed67be360268709bc725ebc
Only鱼籽酱
预计阅读时间13分钟

谈到Flutter的渲染，就离不开Widget、Element、RenderObject这三个概念。在Flutter中和大家接触最多的就是Widget，对于Widget很容易理解，可以看作是组件或控件的概念，那么Element和RenderObject是什么，他们具体干什么的，初学者就会有些难以理解。这篇文章就介绍一下Widget、Element和RenderObject这三个概念，并且说明他们是如何协同工作的。

首先我们来看一段简单Demo，这段代码包含两个Widget：


void main() => runApp(DemoWidget());

class DemoWidget extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Padding(
      padding: EdgeInsets.fromLTRB(0, 0, 0, 0),
    );
  }
}

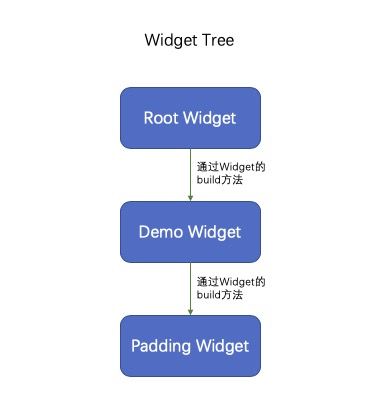

现在我们来看看Flutter是如何开始渲染的。我们相当于以这种声明的形式创建了一棵包含2个Widget（DemoWidget和Padding）的Widget树提供给了Flutter。当运行的时候，Flutter会创建一个RootWidget，把我们定义的Widget树加入其中，这样就生成了一棵完整的Widget树。Flutter有了这棵Widget树是不是就可以直接去渲染了呢，并不是这样的。

接下来，我们的Element就要闪亮登场了，RootWidget会通过调用著名的Widget.createElement创建一个RootElement，同时这个RootElement拥有了RootWidget也就拥有了整个Widget树。


// RenderObjectToWidgetAdapter类的部分源码
// RenderObjectToWidgetAdapter就是RootWidget。
// RenderObjectToWidgetElement就是RootElement。
class RenderObjectToWidgetAdapter<T extends RenderObject> extends RenderObjectWidget {
    ...
    @override
    RenderObjectToWidgetElement<T> createElement() => RenderObjectToWidgetElement<T>(this);
    ...
}

RootElement会递归遍历整个Widget树。通过调用每个Widget的createElement方法创建相应的Element，按Widget树的结构连接起来，就这样生成了Element树。

在RootElement遍历Widget树创建Element同时，Element也会调用Widget的createRenderObject创建RenderObject，同时也按树的结构连接起来，这样，Flutter又得到了第三棵树也就是RenderObject树。而RootRenderObject就是RootWidget的createRenderObject方法返回的RenderObject。


// Padding类的部分源码
// 通过createRenderObject获得RenderObject。
class Padding extends SingleChildRenderObjectWidget {
  ..
  @override
  RenderPadding createRenderObject(BuildContext context) {
    return RenderPadding(
      padding: padding,
      textDirection: Directionality.of(context),
    );
  }
  ..
}

RenderObject实现了基础的layout和绘制协议，一些RenderObject子类则实现了子节点模型和定义坐标系统。实际上只有RenderObject树，参与了最后的渲染绘制。也就是不管是Widget树还是Element树最终的目的就是为了生成RenderObject树来进行渲染。





// RendererBinding类的部分源码

@protected

void drawFrame() {

  ...

  // renderView 就是RootRenderObject

  renderView.compositeFrame(); // 发送给GPU
