数据结构与算法——B树

1 引言

  数据库的增删改查等操作是开发过程中最为常见也是尤为重要的,尤其是现在大数据的兴起,导致数据存储量急剧增加,提升数据的操作效率就变得尤为关键。大部分数据库的索引都采用树的结构存储,这是因为树的查询效率相对较高,且保持有序。
  对于二叉搜索树的时间复杂度是O(logN),在算法以及逻辑上来分析,二叉搜索树的查找速度以及数据比较次数都是较小的。但是我们不得不考虑一个新的问题。数据量是远大于内存大小的,那我们在查找数据时并不能将全部数据同时加载至内存。既然不能全部加载至内存中就只能逐步的去加载磁盘中某个页,简而言之就是逐一的去加载磁盘,加数据分块的加载至内存进行查找与比较。

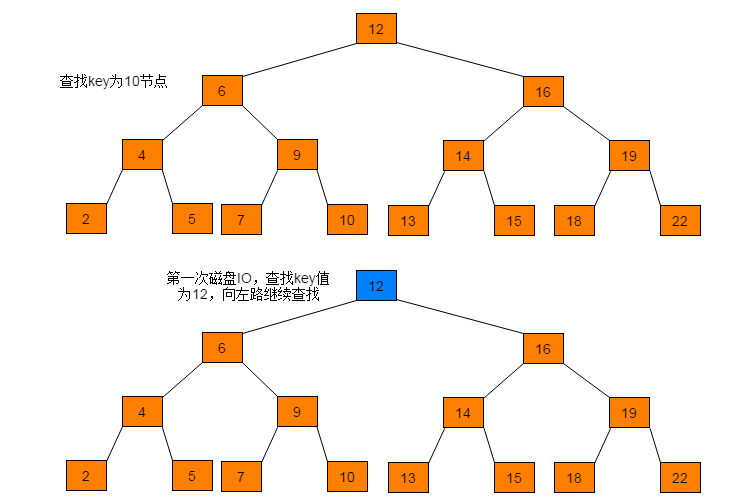

  例如:在图1.1所示的树中查找10,树中的每个节点代表一个磁盘页。每次访问一个新节点代表一次磁盘IO。

图1.1

图1.1

  通过查找过程可以看出,磁盘IO次数与树的高度相关,在最坏情况下,磁盘IO次数等于树的高度。由于磁盘IO过程是相对耗时效率较低的,因此,在设计数据存储结构时需要降低树的高度,即将一棵“瘦高”的树变得“矮胖”。
  当数据数目相同,在保持有序前提下,降低树高度,只需将节点中存储的key值增加,即二叉搜索树中每个节点只有一个key,现将一个节点中存储多个key,得到的树即为B树。

2 定义

  B树也称B-树,B-树直接读作B树,不能因为有“-”号就读作B减树,它是一颗多路平衡查找树。我们描述一颗B树时需要指定它的阶数,阶数表示了一个结点最多有多少个孩子结点,一般用字母m表示阶数。当m取2时,就是我们常见的二叉搜索树,m为3时是2-3树。
  一颗m阶的B树定义如下:

(1)每个结点最多有m-1个关键字。
(2)根结点最少可以只有1个关键字。
(3)非根结点至少有Math.ceil(m/2)-1个关键字。Math.ceil(m/2)含义是向上取整。例如Math.ceil(4.5) = 5。
(4)每个结点中的关键字都按照从小到大的顺序排列,每个关键字的左子树中的所有关键字都小于它,而右子树中的所有关键字都大于它。
(5)所有叶子结点都位于同一层,或者说根结点到每个叶子结点的长度都相同。

3 查找

  B-树的查找其实是对二叉搜索树查找的扩展, 与二叉搜索树不同的地方是,B-树中每个节点有不止一棵子树。在B-树中查找某个结点时,需要先判断要查找的结点在哪棵子树上,然后在结点中逐个查找目标结点。B树的查找过程相对简单,与二叉搜索树类似,因此不再赘述。

4 插入

  B树的插入操作是指在树种插入一条新记录,即(key, value)的键值对。如果B树中已存在需要插入的键值对,则用需要插入的value替换旧的value。若B树不存在这个key,则一定是在叶子结点中进行插入操作。

4.1 插入流程

B树的插入流程如下:
  (1)根据要插入的key的值,对B树执行查找操作,查找到待插入数据的当前节点位置。
  (2)判断当前结点key的个数是否小于等于m-1,若满足,则结束直接插入数据,否则,进行第(3)步。
  (3)以结点中间的key为中心分裂成左右两部分,然后将这个中间的key插入到父结点中,这个key的左子树指向分裂后的左半部分,这个key的右子支指向分裂后的右半部分,然后将当前结点指向父结点,继续进行第(3)步。

4.2 实例图解

  下面以5阶B树为例,介绍B树的插入操作,在5阶B树中,结点最多有4个key,最少有2个key。

插入图解:

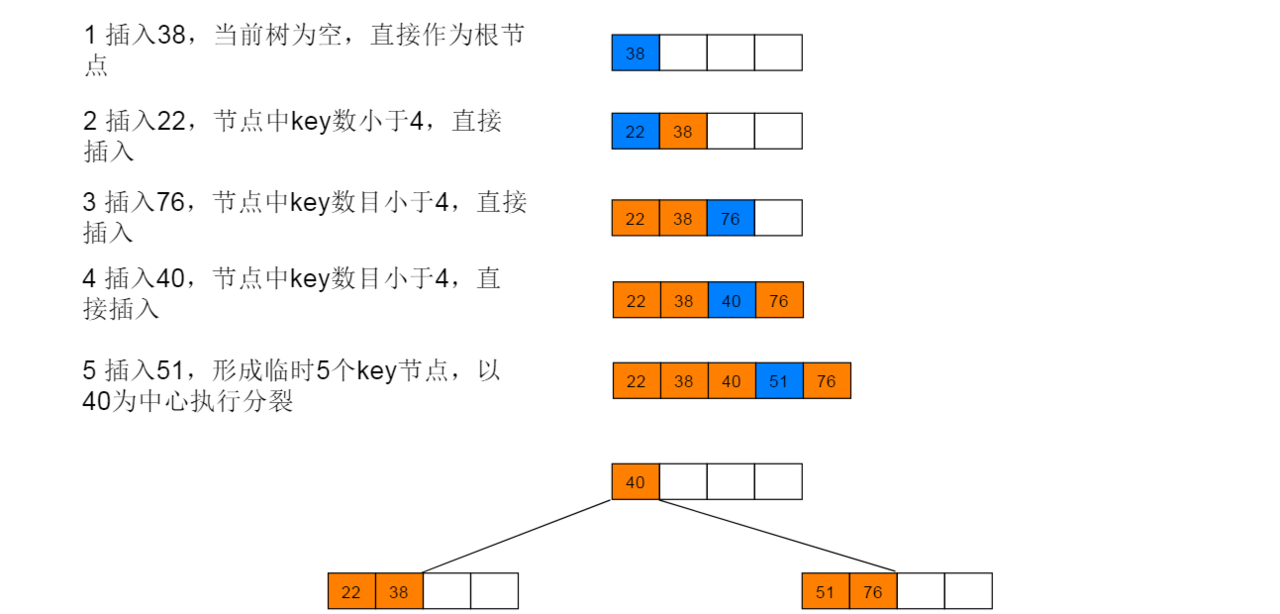

  1:插入38,此时为空树,直接插入,并作为根节点。继续插入22、76、40,符合情形(2),直接插入。继续插入51,符合情形(3),执行分裂。

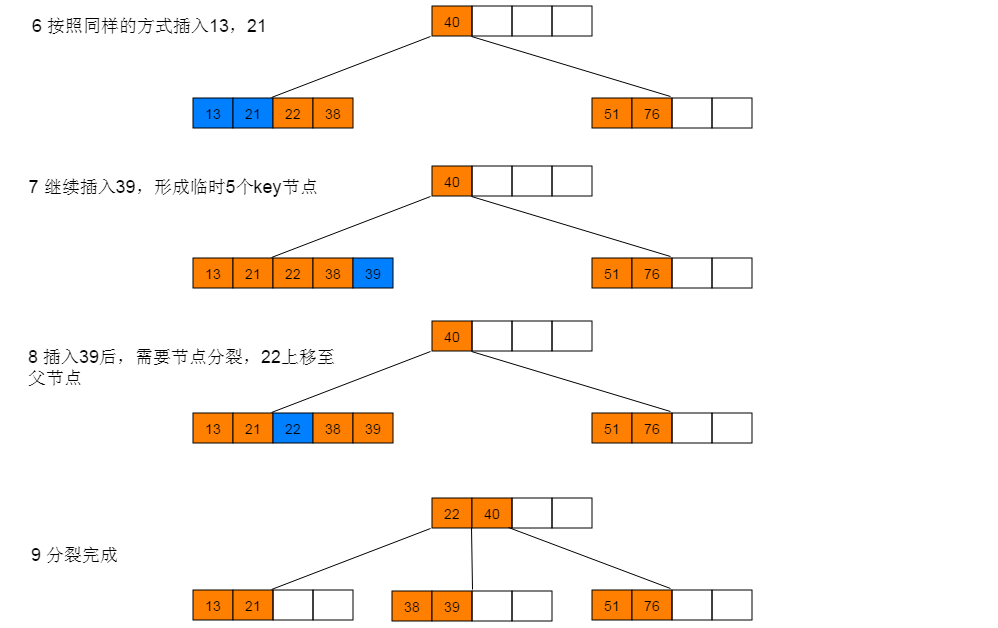

  2:按照相同的步骤继续插入13、21。插入39,符合情形(3),导致节点分裂。选择中值22作为父节点,并将22节点上移,与40节点进行合并。

  3:按照同样的插入规则,继续向树中插入key为30、27、33、36、35、34、24、29的数据。插入完成后,继续插入key为26的数据,插入之后需要执行节点分裂。
