39-深入了解 AR Quick Look

ARKit系列文章目录

2019年WWDC的《 Session 612 - Advances in AR Quick Look
主要内容速览:

  • AR Quick Look 回顾与新特性简介
  • 与 Reality Composer 的集成
  • 视觉效果改善,预览体验增强
  • Web 集成与自定义

AR Quick Look 回顾与新特性简介

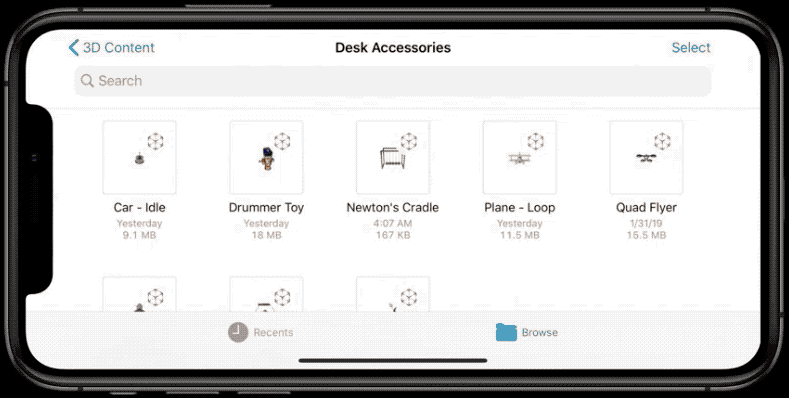

iOS 12 中的特性

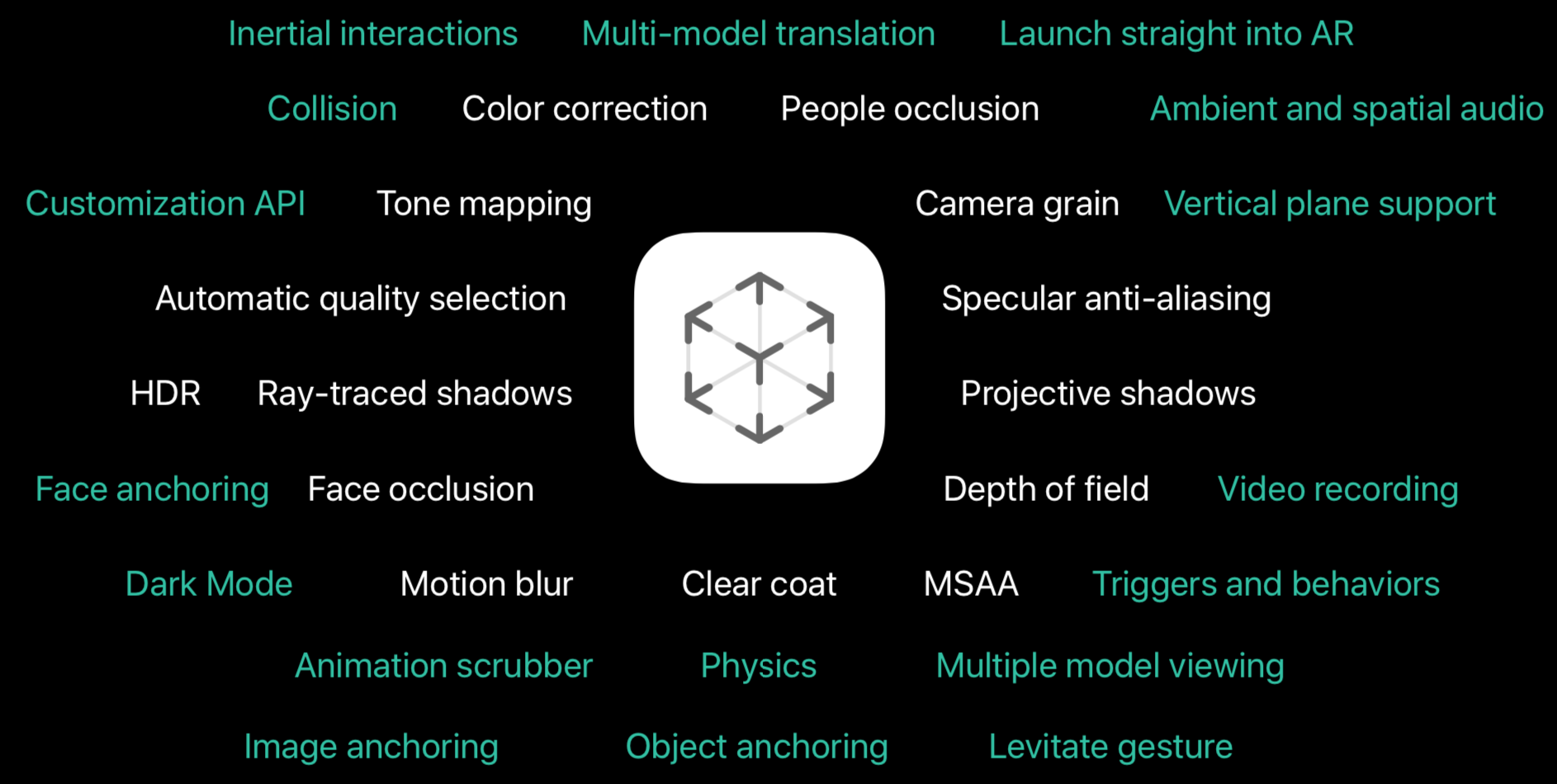

iOS 13 新特性

  • 与 Reality Composer 的集成:支持预览 Reality 文件
  • 视觉效果改善:视觉效果更真实
  • 预览体验增强:预览操作更流畅,更方便
  • Web 集成与自定义:与 Safari 网页的集成
  • AR Quick Look 中自定义调用动作:Apple Pay 等

今年的 AR 预览已经可以在下面所有的 App 中使用:Safari、短信、 Apple News、文件、邮件、备忘录

与 Reality Composer 的集成

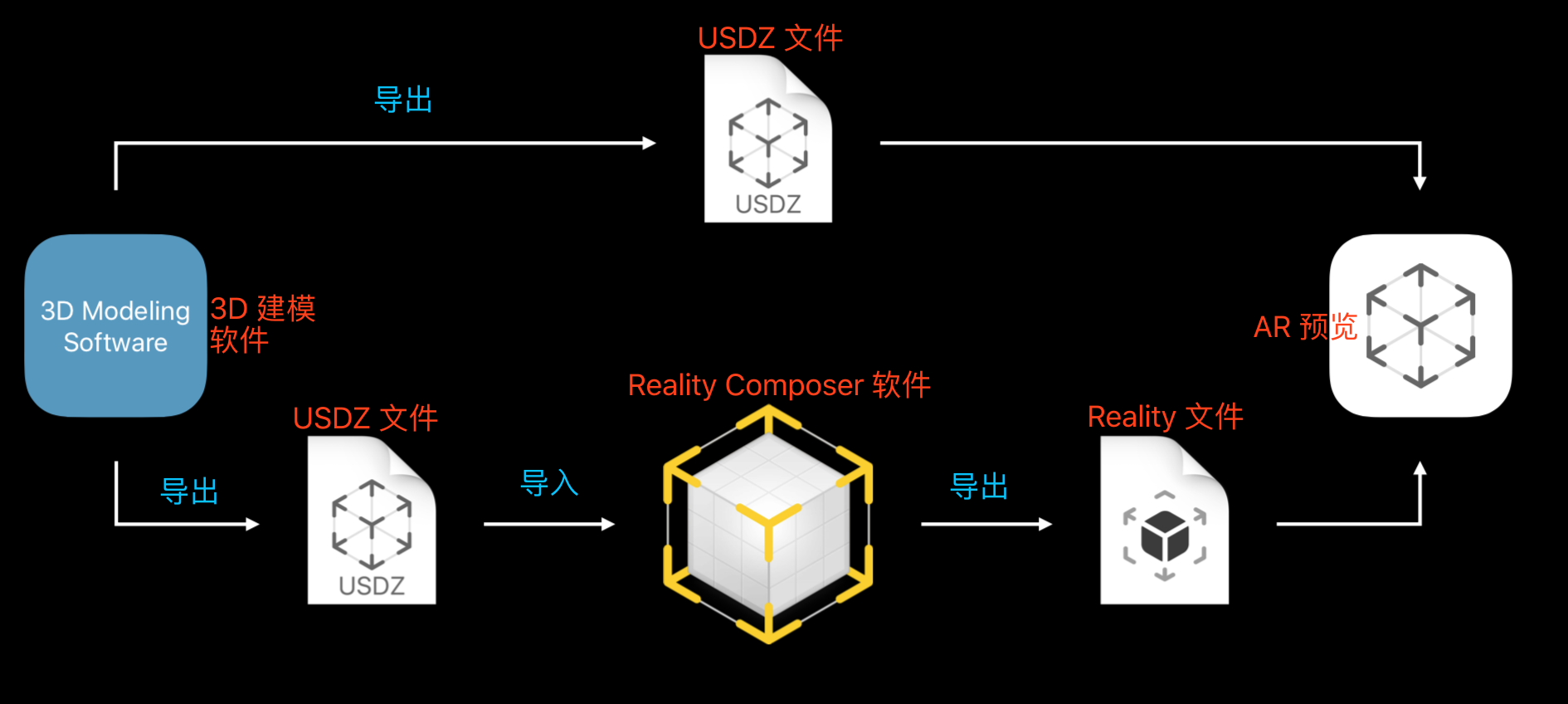

今年,我们不仅可以从 3D 建模软件直接导出 USDZ 文件进行 AR 预览,还可以将多个 USDZ 文件再次导入 Reality Composer 软件进行组合并添加动画音效等,然后再导出.reality文件进行 AR 预览。

场景解析

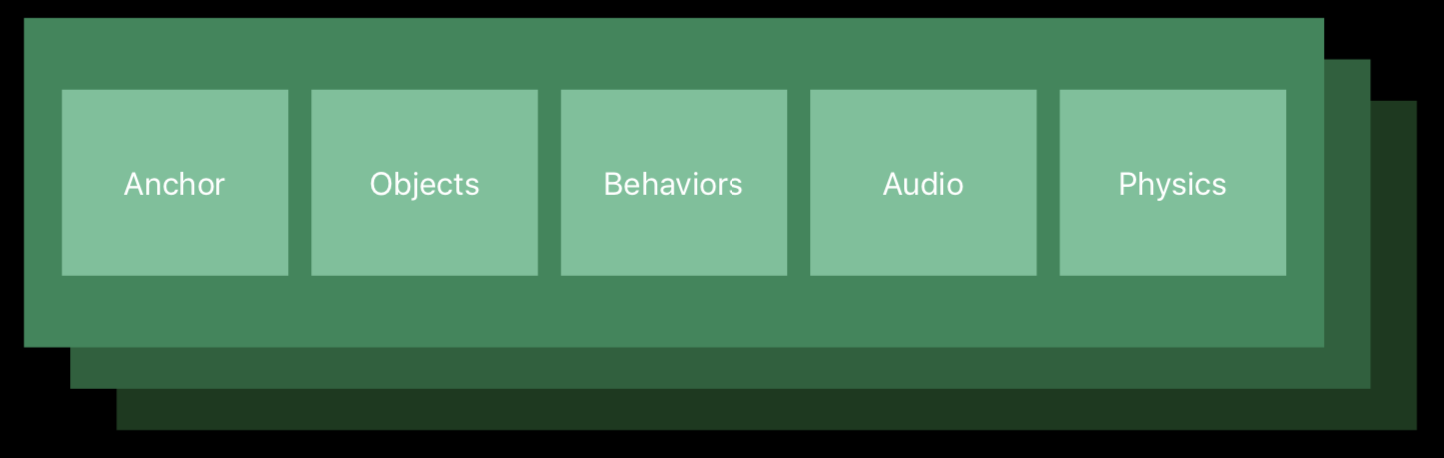

Reality 文件中结构如下:

下面请看详解:

锚点

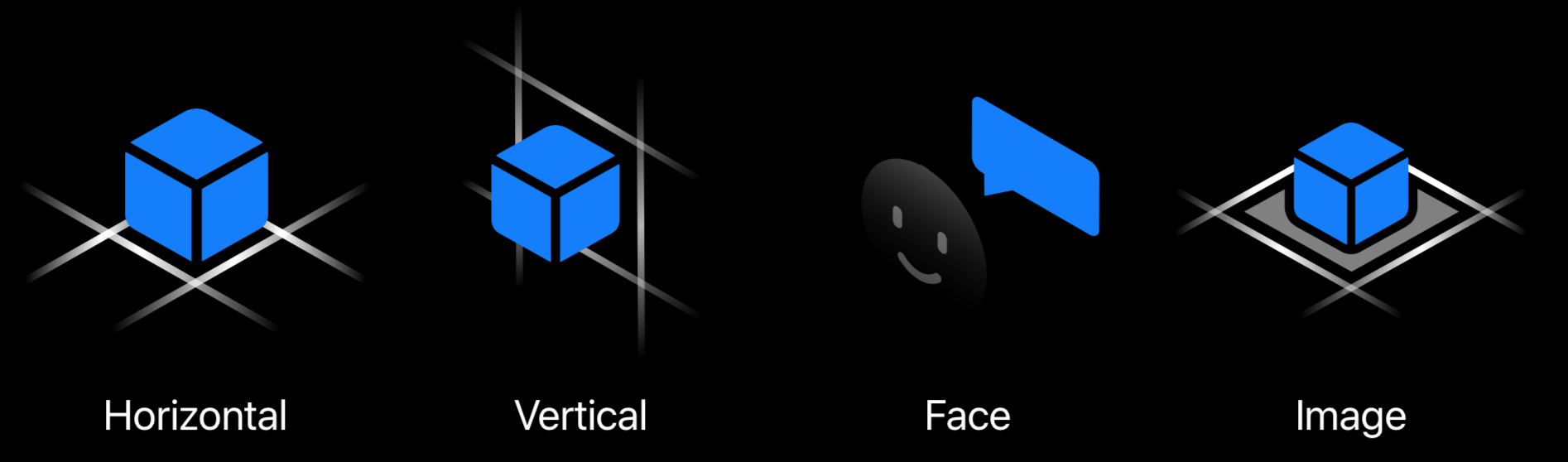

AR Quick Look 目前支持 4 种锚点:水平、垂直、面部、图片锚点

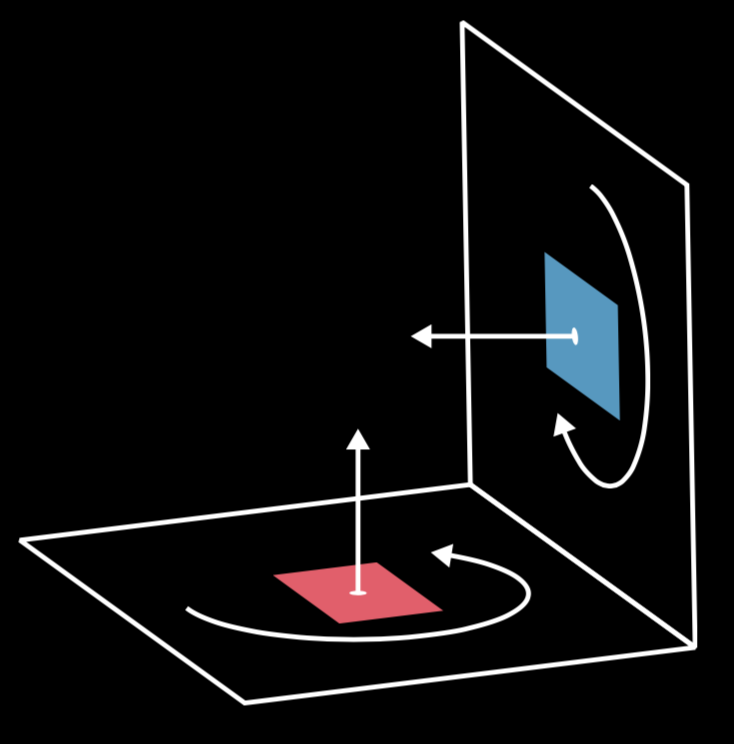

水平与垂直锚点

  • 在日常生活中很常见
  • 物体会被放置在第一个检测到的平面上
  • 只需拖拽,3D 内容会在水平和垂直锚点间移动
  • 旋转手势可用于水平和垂直锚点
  • 适用于 usdz 和 Reality 文件

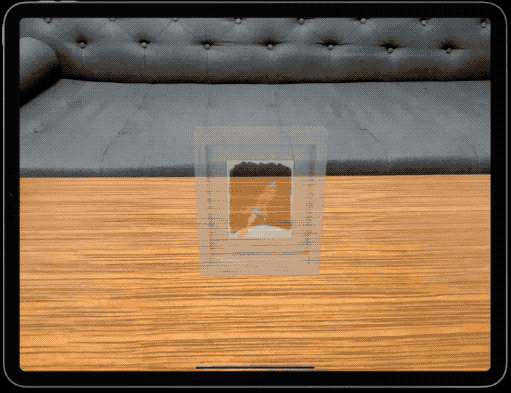

比如,下面这个虚拟相框,可以在水平桌面和垂直的墙壁之间转换

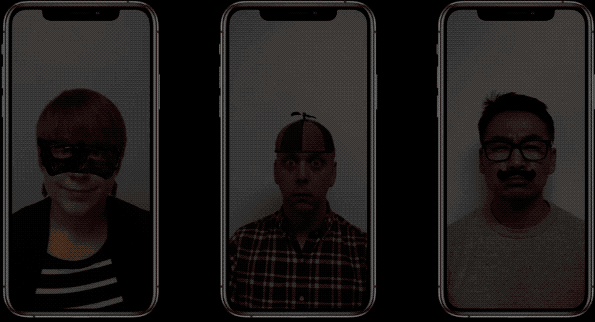

脸部锚点

  • 自动打开前置相机
  • 自动使用 ARKit 提供的人脸遮挡几何体
  • 手势会被禁用(不能旋转和缩放)
  • 以创作的物理尺寸呈现(内容创建时指定的真实大小)
  • 同时支持多张脸
  • 在所有支持前置 TrueDepth 相机的设备上都可用(不支持的设备上,将会显示为水平锚点进行预览)

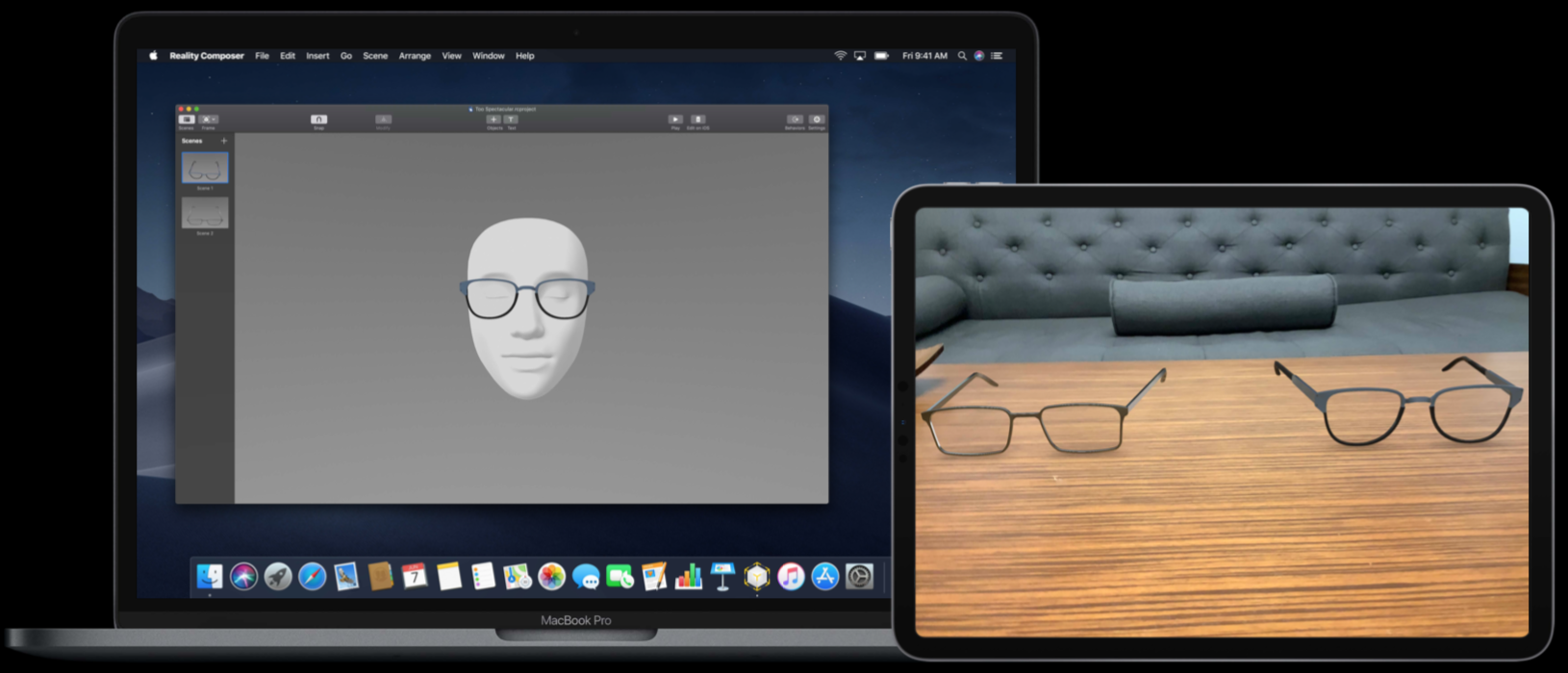

如果有多个面部锚点,或者有多种锚点,则会回落到水平锚点上,将 3D 物体在水平面上呈现,如下图右边 iPad 中显示:

译注:这里让人感到疑惑:前面说了支持多张脸,后面又说预览时文件有多个面部锚点会回落到水平面,所以,具体要等正式版发布后再进行测试。推测意思是说:如果文件中有一个面部锚点(比如一个面具),镜头中出现了多张人脸,会把每张脸都戴上同样的面具;如果文件中有两个面部锚点(一个面具和一个眼镜),由于不知道要给哪张人脸戴上面具还是眼镜,只好不显示,全部放在水平面上展示。

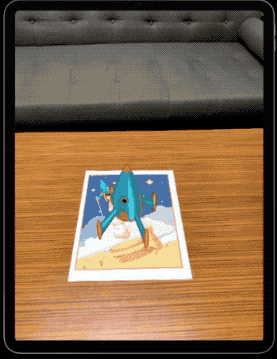

图片锚点

  • 锚定于真实世界的图片
  • 优先放置内容
  • 当锚定后,可操纵图片来影响 3D 物体
  • 以创作的物理尺寸呈现

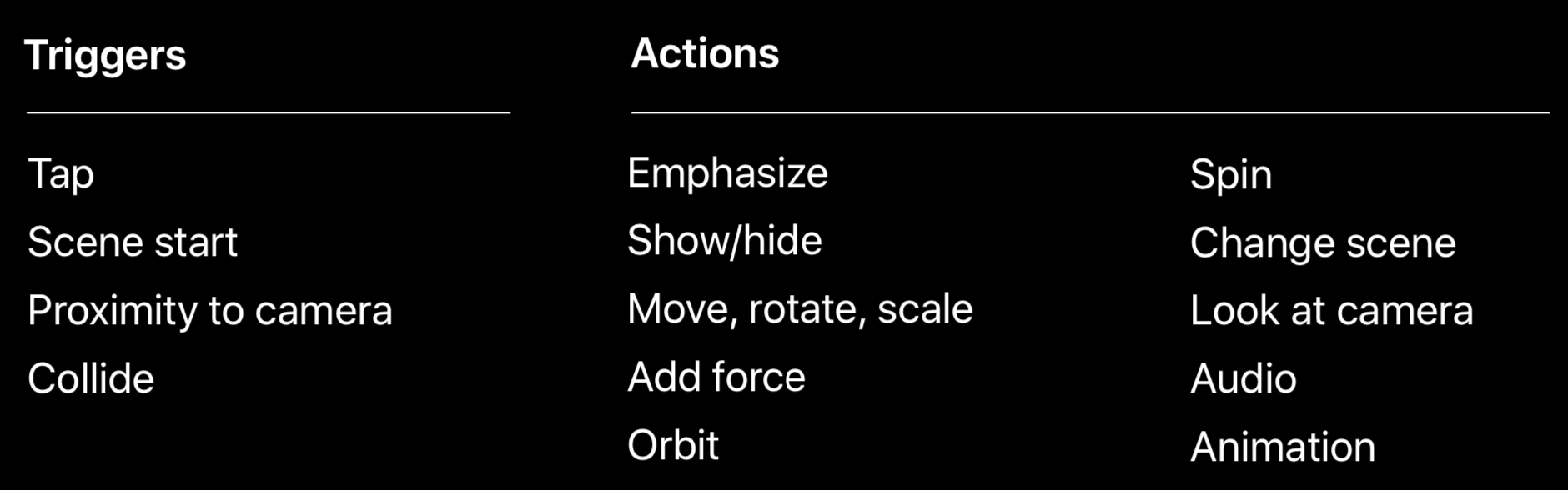

行为

  • 能让你的内容活起来
  • 由触发器和动作组成
  • 在 Reality Composer 的行为面板中定义

Reality 文件

综上所述,Reality 文件支持包含同类型文件,即一个 Reality 文件中包含另一个 Reality 文件。支持多个场景,支持任意数量的 3D 物体,支持水平、垂直、面部、图片锚点,支持行为,支持音频。

Reality 文件与 USDZ 文件可互相协作,如果你想把以前创建的 USDZ 文件添加一些交互动画,可以将其导入 Reality Composer 中,添加动作后再导出为 Reality 文件。

Demo 演示

视觉效果改善

  • 实时动态阴影

    • 让动画更加逼真
    • 默认使用投影阴影(projective shadow)
    • 在 A12 及更新设备上可用光线追踪阴影
    • 光线追踪可有更柔和的阴影和精细的接触点
    • 不要将阴影烘焙成模型的一部分
      更多信息参考Ray Tracing with Metal。下面为投影阴影和光线追踪阴影效果对比

  • 相机噪点

    • 相机噪点是数码相机系统固有的
    • 将纹理噪点添加到可视内容以匹配相机噪点
    • 使用 ARKit 提供的噪点纹理
    • 在所有支持 ARKit 的设备上都可用
  • 带有色调映射的 HDR
    • 环境影响场景的亮度
    • 缓解看起来“过曝”的颜色
    • 使用16位精度 HDR
    • 使用了色调映射曲线
    • 适用于A10X及更高版本
  • 人体遮挡
    • 以前虚拟内容是在人身之前呈现的
    • 当人体处于虚拟内容之前时,仍能保持真实感
    • 使用ARKit提供的分割数据
    • 适用于A12及更高版本
      详情可参考Introducing ARKit 3
  • 景深
    • 相机在任意时间时只能聚焦于一段距离
    • 渲染时考虑物体的距离
    • 将 3D 内容模糊与相机的焦距匹配起来
    • 适用于A12X设备
  • 运动模糊
    • 模拟快速移动造成的影响
    • 使用了人工模糊
    • 取决于设备运动情况和曝光参数
    • 适用于A12X设备

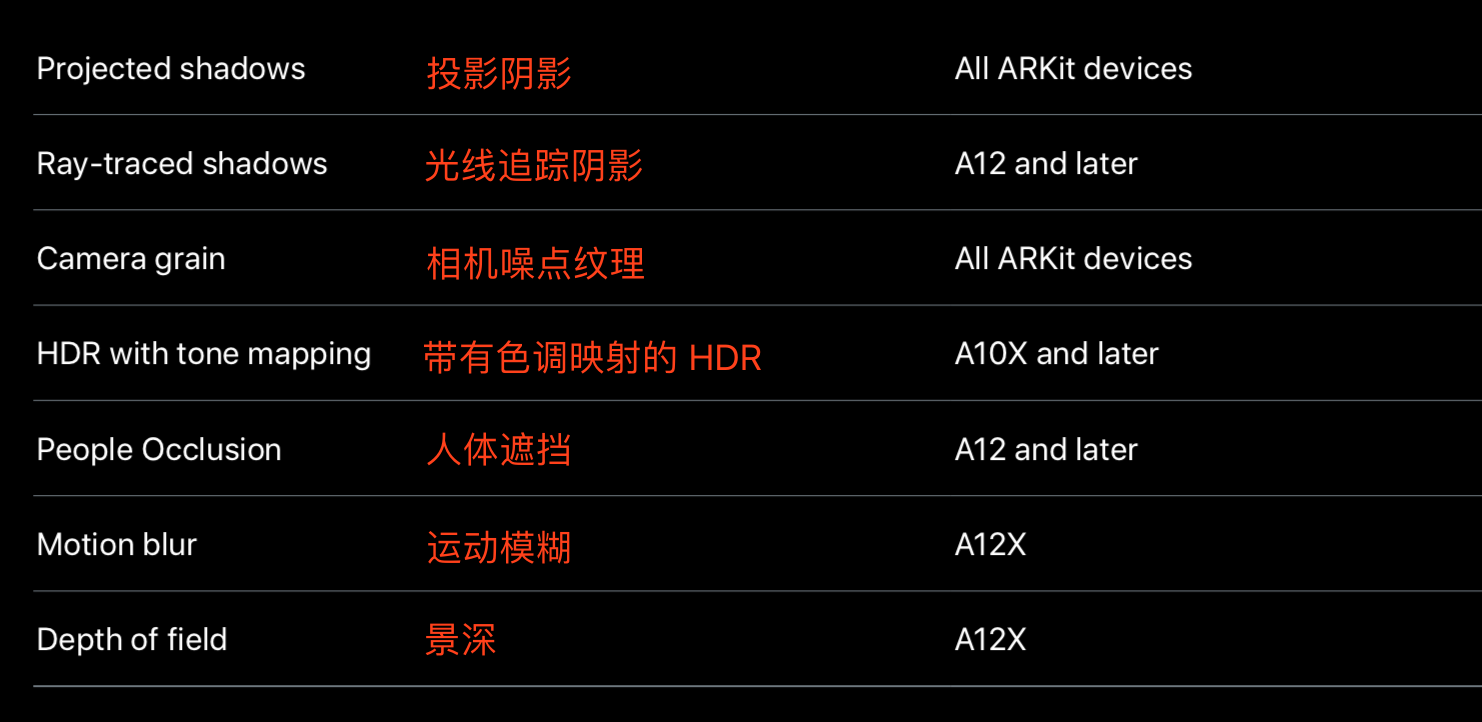

全部特性的支持平台如下:

预览体验增强

启动后直接进入 AR

为了做到一启动就直接快速进入 AR 场景,所做的改进有:

  • 尽可能快地将虚拟内容放置在世界中
  • 改进场景理解
  • 使用机器学习进行平面检测
  • 安全地在单独的沙盒过程中运行

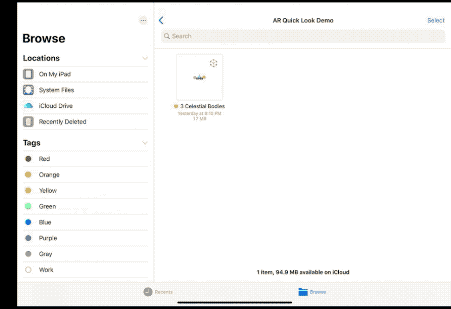

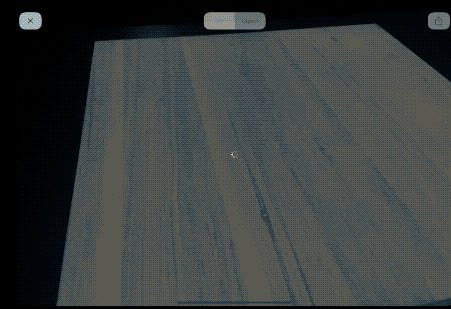

    比如下面的 Demo,就是这么快:

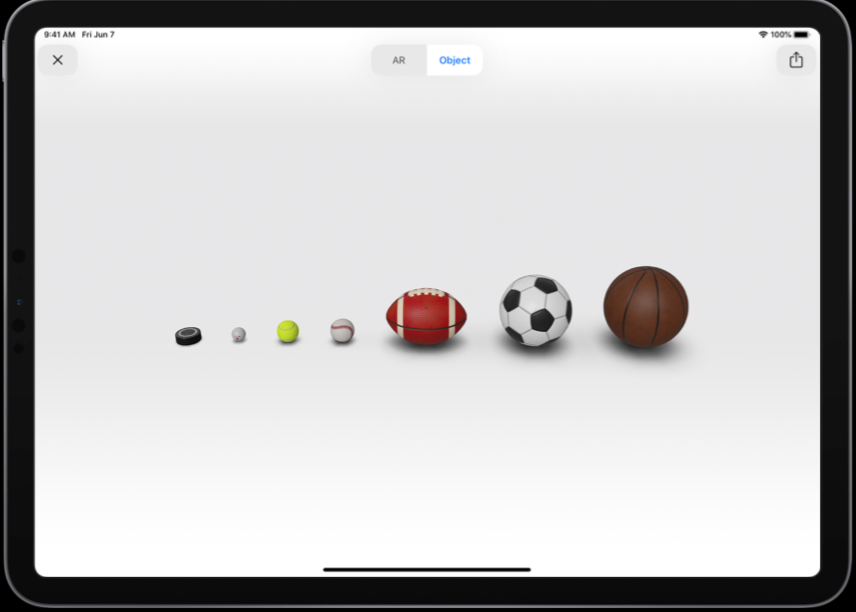

使用嵌套 usdz 的多模型

  • 包含 usdz 文件的元数据和库
  • 可用于相关联物体的集合
  • 按照高度,升序排列
  • 在世界坐标系上独立移动

动画播放

  • 用户可以控制动画播放
