Android Things——SPI通信

1 SPI

1.1 概念

  SPI是串行外设接口(Serial Peripheral Interface)的缩写,SPI,是一种高速的,全双工,同步的通信总线,并且在芯片的管脚上只占用四根线,节约了芯片的管脚,同时为PCB的布局上节省空间,提供方便。SPI的原理以及通信过程不是本文要研究的内容,如有兴趣可以自行查找资料。

1.2 特性

  (1)SPI总线是一种同步的串行接口: SPI是属于串行通信的一种,这就意味着SPI依赖于共享的时钟信号来同步设备之间的数据传输。控制时钟信号的设备被称为Master。其它所有连接的外设被认为是Slaves。每个设备连接到同一组数据信号以形成总线。从理论上讲,SPI数据传输率是仅限于Master切换时钟信号的快慢。时钟速度通常在16MHz到25MHz范围。
  (2)SPI支持全双工数据传输:全双工数据传输意味着Master和Slave可以同时交换数据。为了支持全双工传输,总线必须提供下列单独的信号,使得SPI最少四线接口:

  Master出Slave入(MOSI);
  Mater入Slave出(MISO);
  共享时钟信号(CLK);
  共同的接地参考(GND);

  (3)SPI支持同一总线连接多个从设备
  在SPI通信中,Slave设备采用硬件寻址方式。每个Slave都需要外部芯片选择信号,来让Master定位特定的设备作为数据传输的目标。如果仅仅使用一个Slave这个信号就不必须。

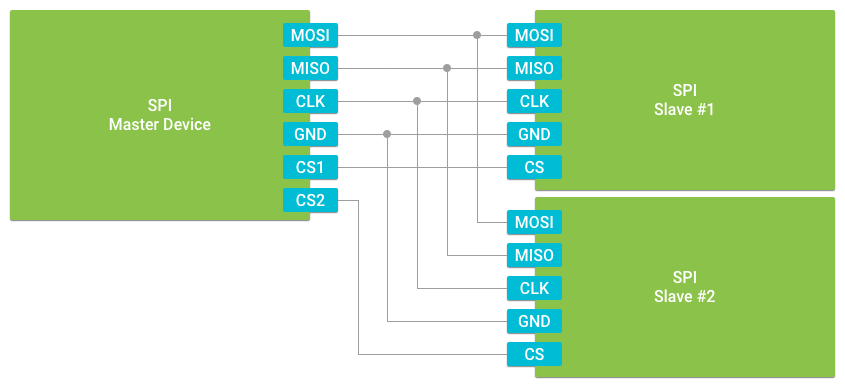

SPI引脚图:
SPI引脚图

SPI引脚图

2 Android Things

2.1 概念

  Android Things是谷歌发布的一套帮助开发者在安卓端开发嵌入式设备的开发工具。 Android Things将通信底层过程封装为应用层可以调用的API方法,大大简化了Android平台下开发嵌入式设备的过程。

2.2 特性

  (1)单一自启动APP,通常设备会只运行单一的程序,即开发者的APP会自动启动,系统APP不会呈现出来。
  (2)显示可选,设备可以没有屏幕,通过按钮、触摸、LED灯、语音或其他形式与用户交互。
  (3)提供了通过I/O驱动外设的接口,让开发者可以与传感器和执行器进行通讯交互,支持GPIO、PWM、I2C、SPI和UART。
  (4)用户驱动API,用户驱动继承Android Framework Services,允许APP将硬件事件注入到Framework中,使得其他APP可以使用标准的Android API访问。
  (5)物联网云,通过Google物联网云平台,开发者可以方便且安全的连接、管理数百万计遍布全球的设备,并从中获取数据。Google物联网云平台和一些其他的Google服务,提供了包括数据采集、处理分析和可视化物联网数据的完整解决方案。

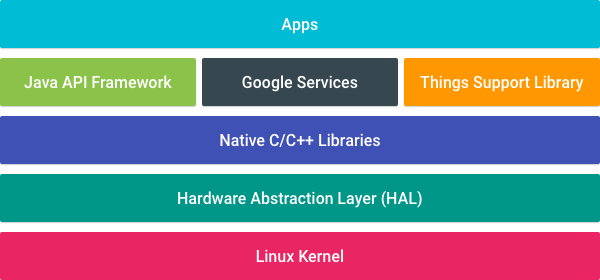

  Android Things架构图:

3 Android SPI开发

  Android SPI这里指的是调用Android Things的API开发程序。值得注意的是Java中也有一套简称为SPI的机制,全名为Service Provider Interface,Java中的SPI是为某个接口寻找服务的机制,有点类似IOC的思想,将装配的控制权移交给ServiceLoader。与本文所说的SPI完全是两个概念。

3.1 申请权限

  使用 Android Things进行开发时需要在Androidmanifest.xml添加如下权限。

 <uses-permission android:name="com.google.android.things.permission.USE_PERIPHERAL_IO" />

3.2 添加依赖

  在build.gradle中添加依赖库:

 compileOnly 'com.google.android.things:androidthings:1.0'

  在Androidmanifest.xml的application标签下添加:

 <uses-library android:name="com.google.android.things" />

  注:若开发过程中,无法向设备中执行install apk可以将<uses-library android:name="com.google.android.things" />修改为<uses-library android:name="com.google.android.things" android:required="false"/>,则可以执行apk的安装。

3.3 管理SPI设备

  Android Things将各类外围设备的管理封装在PeripheralManager类中(在之前Android Things版本中为PeripheralManagerService),PeripheralManager采用单例模式获取。

    PeripheralManager manager = PeripheralManager.getInstance();

    //获取设备中支持SPI的序列号
    List<String> deviceList = manager.getSpiBusList();
    if (deviceList.isEmpty()) {
        //如果SPI列表为空,则表明没有可用SPI串口
        Log.e(TAG, "No SPI bus available on this device.");
    } else {
        Log.e(TAG, "List of available devices: " + deviceList);
    }

  SPI串口号可以通过adb命令在/dev/目录下查看,通常SPI的名称定义为"spi1.0","spi2.0"方式。
  注:若提示requires unavailable shared library com.google.android.things; failing!则需检查用于开发的安卓系统是否添加了Android Things库。若缺失此库则直接在
PeripheralManager.getInstance();处崩溃。

3.4 获取SpiDevice

  SpiDevice是封装的SPI通信设备对象,对于SPI的通信过程主要通过操作此对象完成。获取对象方法如下:

```
//SPI端口名称
String spiDeviceName = "/dev/spidev1.0";
SpiDevice spiDevice = null;
try {
//打卡SPI通信
spiDevice = manager.openSpiDevice(spiDeviceName);
} catch (IOException e) {
e.printStackTrace();
}
