安卓自定义 View 进阶:Canvas 之图片文字

在上一篇文章Canvas之画布操作中我们了解了画布的一些基本操作方法,本次了解一些绘制图片文字相关的内容。如果你对前几篇文章讲述的内容熟练掌握的话,那么恭喜你,本篇结束之后,大部分的自定义View已经难不倒你了,当然了,这并不是终点,接下来还会有更加炫酷的技能。

一.Canvas的常用操作速查表

操作类型 相关API 备注
绘制颜色 drawColor, drawRGB, drawARGB 使用单一颜色填充整个画布
绘制基本形状 drawPoint, drawPoints, drawLine, drawLines, drawRect, drawRoundRect, drawOval, drawCircle, drawArc 依次为 点、线、矩形、圆角矩形、椭圆、圆、圆弧
绘制图片 drawBitmap, drawPicture 绘制位图和图片
绘制文本 drawText, drawPosText, drawTextOnPath 依次为 绘制文字、绘制文字时指定每个文字位置、根据路径绘制文字
绘制路径 drawPath 绘制路径,绘制贝塞尔曲线时也需要用到该函数
顶点操作 drawVertices, drawBitmapMesh 通过对顶点操作可以使图像形变,drawVertices直接对画布作用、 drawBitmapMesh只对绘制的Bitmap作用
画布剪裁 clipPath, clipRect 设置画布的显示区域
画布快照 save, restore, saveLayerXxx, restoreToCount, getSaveCount 依次为 保存当前状态、 回滚到上一次保存的状态、 保存图层状态、 回滚到指定状态、 获取保存次数
画布变换 translate, scale, rotate, skew 依次为 位移、缩放、 旋转、错切
Matrix(矩阵) getMatrix, setMatrix, concat 实际上画布的位移,缩放等操作的都是图像矩阵Matrix, 只不过Matrix比较难以理解和使用,故封装了一些常用的方法。

二.Canvas基本操作详解

1.绘制图片

绘制有两种方法,drawPicture(矢量图) 和 drawBitmap(位图),接下来我们一一了解。

(1)drawPicture

使用Picture前请关闭硬件加速,以免引起不必要的问题!
使用Picture前请关闭硬件加速,以免引起不必要的问题!
使用Picture前请关闭硬件加速,以免引起不必要的问题!

在AndroidMenifest文件中application节点下添上 android:hardwareAccelerated="false"以关闭整个应用的硬件加速。
更多请参考这里:Android的硬件加速及可能导致的问题

关于drawPicture一开始还是挺让人费解的,不过嘛,我们接下来慢慢研究一下它的用途。

既然是drawPicture就要了解一下什么是Picture。 顾名思义,Picture的意思是图片。

不过嘛,我觉得这么用图片这个名词解释Picture是不合适的,为何这么说?请看其官方文档对Picture的解释:

A Picture records drawing calls (via the canvas returned by beginRecording) and can then play them back into Canvas (via draw(Canvas) or drawPicture(Picture)).For most content (e.g. text, lines, rectangles), drawing a sequence from a picture can be faster than the equivalent API calls, since the picture performs its playback without incurring any method-call overhead.

好吧,我知道很多人对这段鸟语是看不懂的,至于为什么要放在这里,仅仅是为了显得更加专业(偷笑)。

下面我就对这段不明觉厉的鸟语用通俗的话翻译一下:

某一天小萌想在朋友面前显摆一下,于是在单杠上来了一个后空翻,动作姿势请参照下图:

朋友都说 恩,很不错。 想再看一遍 (〃ω〃)。ヽ(〃∀〃)ノ。⁄(⁄ ⁄•⁄ω⁄•⁄ ⁄)⁄

于是小萌又来了一遍,如是几次之后,小萌累的吐血三升。

于是小萌机智的想,我何不能用手机将我是飒爽英姿录下来呢,直接保存成为后空翻.avi 下次想显摆的时候直接拿出手机,点一下播放就行了,省时省力。

小萌被自己的机智深深的折服了,然后Picture就诞生啦。(╯‵□′)╯︵┻━┻掀桌,坑爹呢,这剧情跳跃也忒大了吧。

好吧,言归正传,这次我们了解的Picture和上文中的录像功能是类似的,只不过我们Picture录的是Canvas中绘制的内容。

我们把Canvas绘制点,线,矩形等诸多操作用Picture录制下来,下次需要的时候拿来就能用,使用Picture相比于再次调用绘图API,开销是比较小的,也就是说对于重复的操作可以更加省时省力。

PS:你可以把Picture看作是一个录制Canvas操作的录像机。

了解了Picture的概念之后,我们再了解一下Picture的相关方法。

相关方法 简介
public int getWidth () 获取宽度
public int getHeight () 获取高度
public Canvas beginRecording (int width, int height) 开始录制 (返回一个Canvas,在Canvas中所有的绘制都会存储在Picture中)
public void endRecording () 结束录制
public void draw (Canvas canvas) 将Picture中内容绘制到Canvas中
public static Picture createFromStream (InputStream stream) (已废弃)通过输入流创建一个Picture
public void writeToStream (OutputStream stream) (已废弃)将Picture中内容写出到输出流中

上面表格中基本上已经列出了Picture的所有方法,其中getWidth和getHeight没什么好说的,最后两个已经废弃也自然就不用关注了,排除了这些方法之后,只剩三个方法了,接下来我们就比较详细的了解一下:

很明显,beginRecording 和 endRecording 是成对使用的,一个开始录制,一个是结束录制,两者之间的操作将会存储在Picture中。

使用示例:

准备工作:

录制内容,即将一些Canvas操作用Picture存储起来,录制的内容是不会直接显示在屏幕上的,只是存储起来了而已。

  • // 1.创建Picture
  • private Picture mPicture = new Picture();
  • ---------------------------------------------------------------
  • // 2.录制内容方法
  • private void recording() {
  • // 开始录制 (接收返回值Canvas)
  • Canvas canvas = mPicture.beginRecording(500, 500);
  • // 创建一个画笔
  • Paint paint = new Paint();
  • paint.setColor(Color.BLUE);
  • paint.setStyle(Paint.Style.FILL);
  • // 在Canvas中具体操作
  • // 位移
  • canvas.translate(250,250);
  • // 绘制一个圆
  • canvas.drawCircle(0,0,100,paint);
  • mPicture.endRecording();
  • }
  • ---------------------------------------------------------------
  • // 3.在使用前调用(我在构造函数中调用了)
  • public Canvas3(Context context, AttributeSet attrs) {
  • super(context, attrs);
  • recording(); // 调用录制
  • }

具体使用:

Picture虽然方法就那么几个,但是具体使用起来还是分很多情况的,由于录制的内容不会直接显示,就像存储的视频不点击播放不会自动播放一样,同样,想要将Picture中的内容显示出来就需要手动调用播放(绘制),将Picture中的内容绘制出来可以有以下几种方法:

序号 简介
1 使用Picture提供的draw方法绘制。
2 使用Canvas提供的drawPicture方法绘制。
3 将Picture包装成为PictureDrawable,使用PictureDrawable的draw方法绘制。

以上几种方法主要区别:

主要区别 分类 简介
是否对Canvas有影响 1有影响
2,3不影响
此处指绘制完成后是否会影响Canvas的状态(Matrix clip等)
可操作性强弱 1可操作性较弱
2,3可操作性较强
此处的可操作性可以简单理解为对绘制结果可控程度。

几种方法简介和主要区别基本就这么多了,接下来对于各种使用方法一一详细介绍:

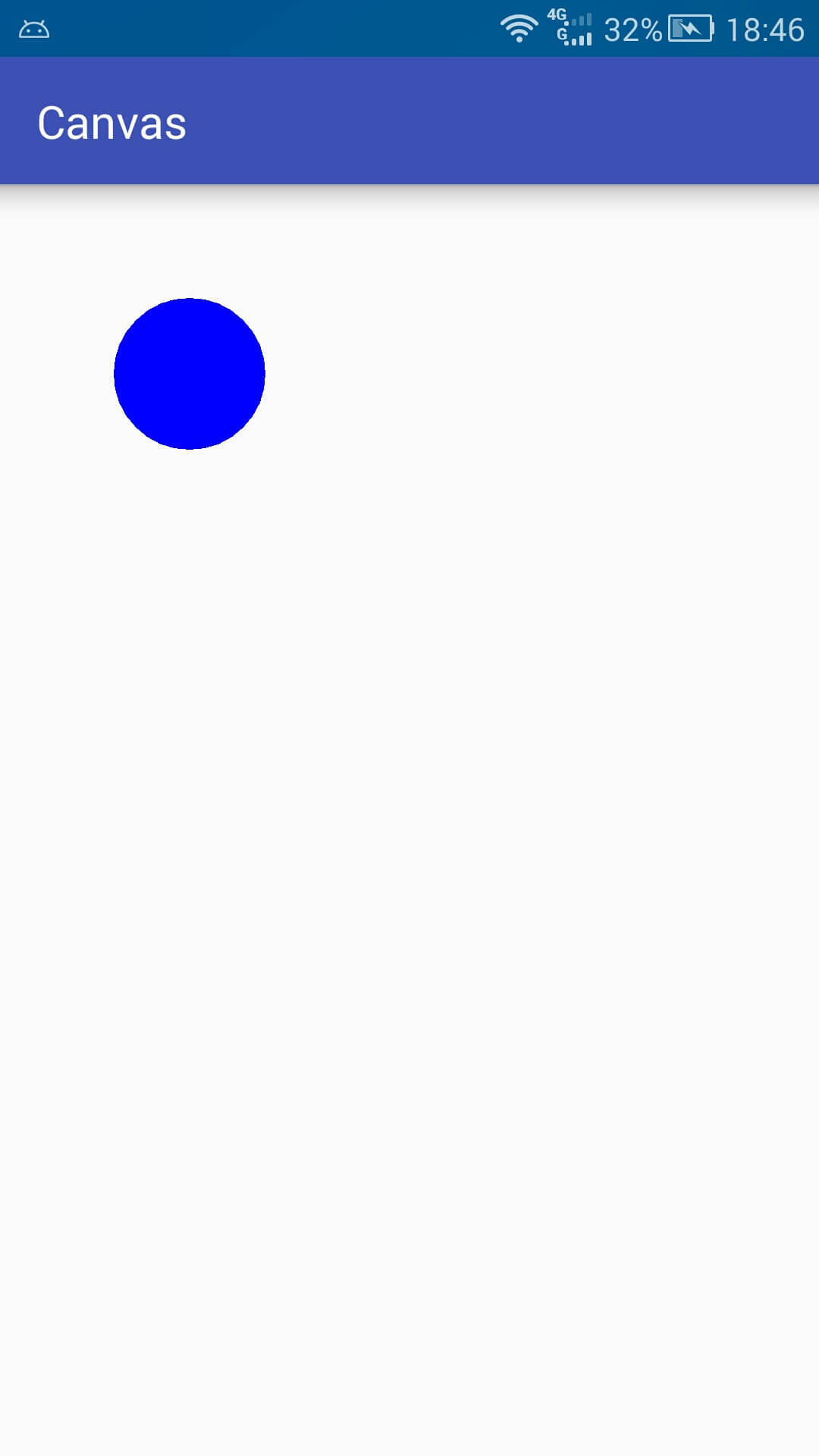

1.使用Picture提供的draw方法绘制:

  • // 将Picture中的内容绘制在Canvas上
  • mPicture.draw(canvas);

PS:这种方法在比较低版本的系统上绘制后可能会影响Canvas状态,所以这种方法一般不会使用。

2.使用Canvas提供的drawPicture方法绘制

drawPicture有三种方法:

  • public void drawPicture (Picture picture)
  • public void drawPicture (Picture picture, Rect dst)
  • public void drawPicture (Picture picture, RectF dst)

和使用Picture的draw方法不同,Canvas的drawPicture不会影响Canvas状态。

简单示例:

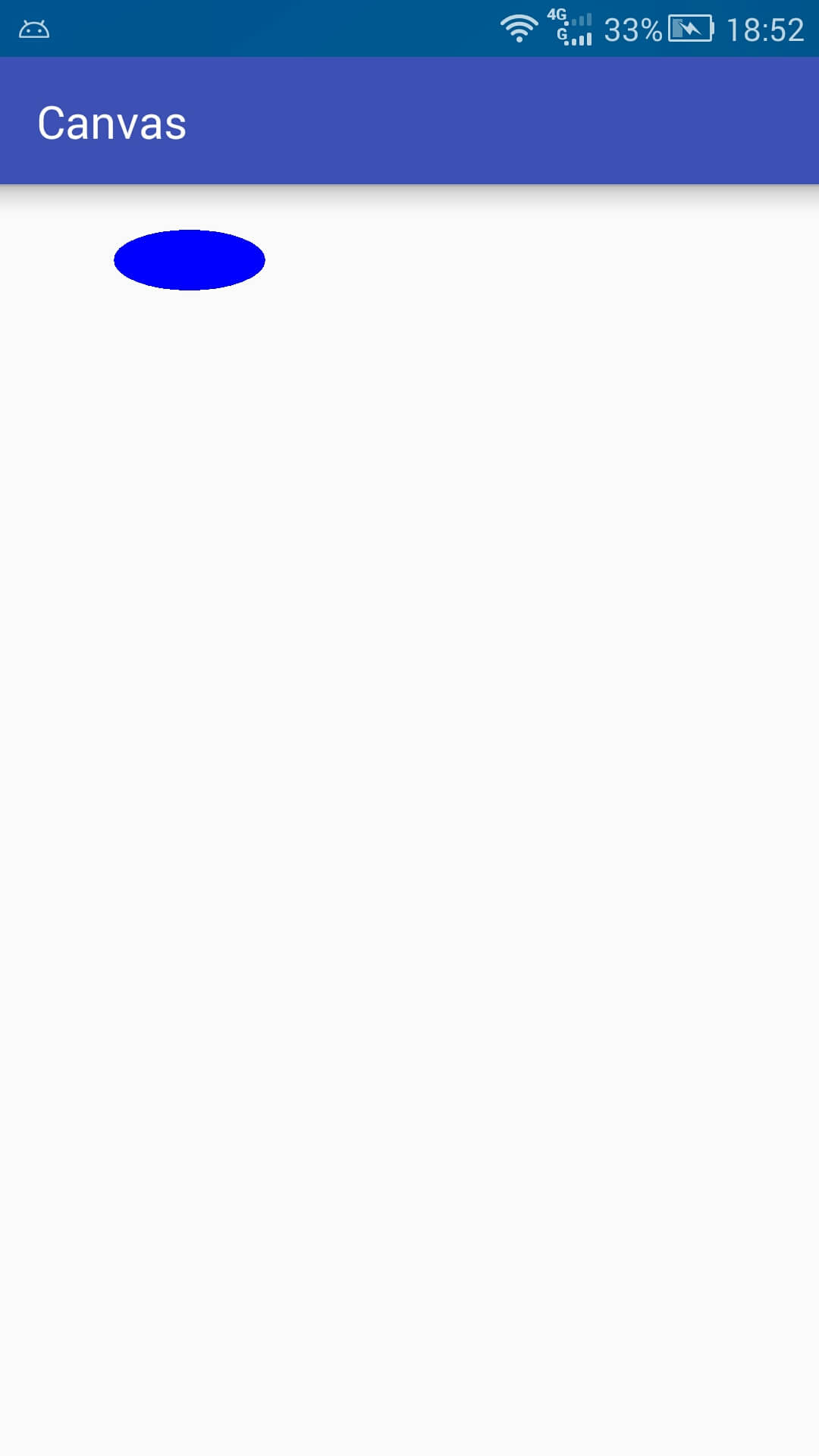

  • canvas.drawPicture(mPicture,new RectF(0,0,mPicture.getWidth(),200));

**PS:对照上一张图片,可以比较明显的看出,绘制的内容根据选区进行了缩放。 **

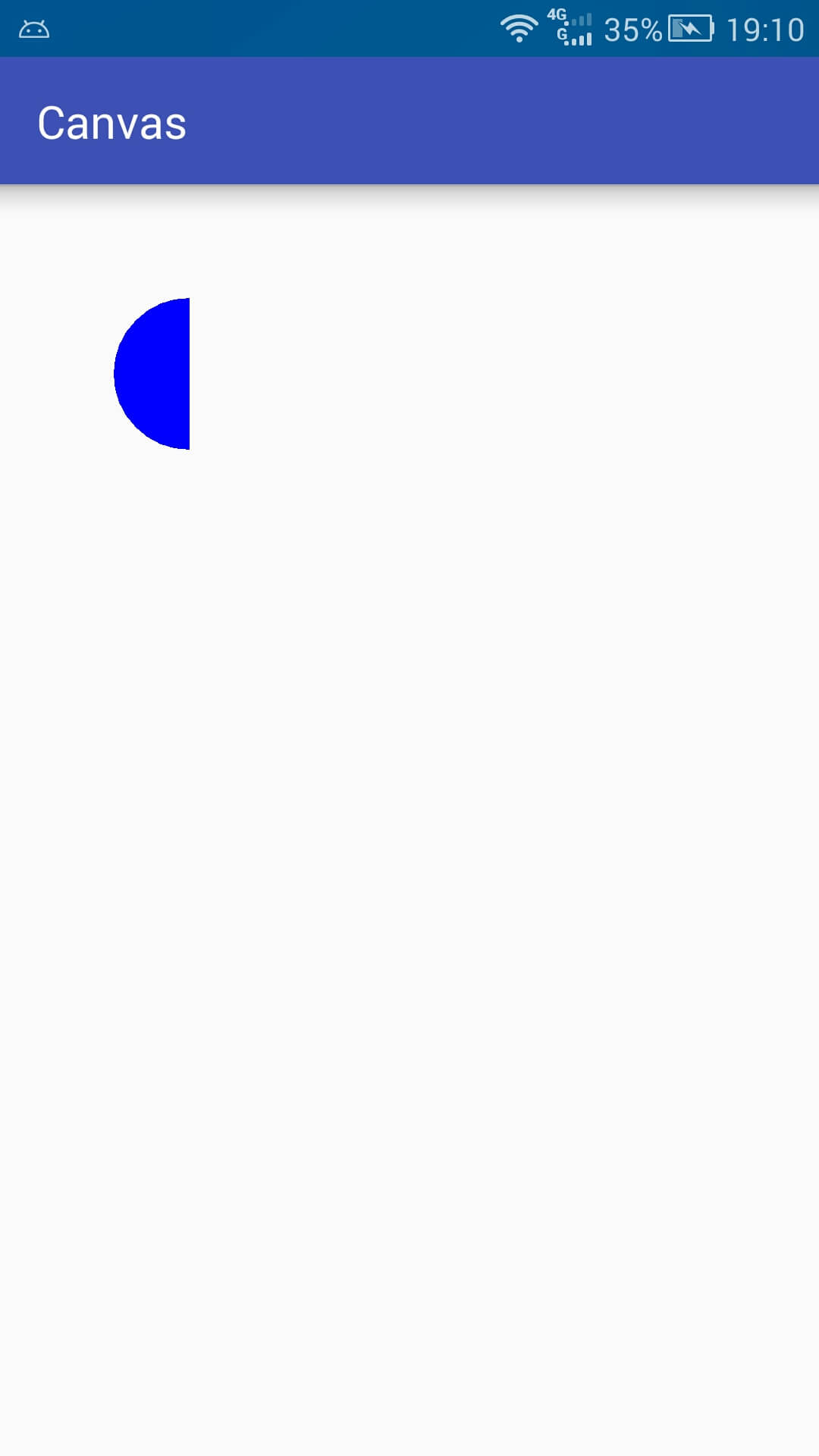

3.将Picture包装成为PictureDrawable,使用PictureDrawable的draw方法绘制。

  • // 包装成为Drawable
  • PictureDrawable drawable = new PictureDrawable(mPicture);
  • // 设置绘制区域 -- 注意此处所绘制的实际内容不会缩放
  • drawable.setBounds(0,0,250,mPicture.getHeight());
  • // 绘制
  • drawable.draw(canvas);

PS:此处setBounds是设置在画布上的绘制区域,并非根据该区域进行缩放,也不是剪裁Picture,每次都从Picture的左上角开始绘制。

注意:在使用Picture之前请关闭硬件加速,以免引起不必要的问题,如何关闭请参考这里: Android的硬件加速及可能导致的问题

(2)drawBitmap

其实一开始知道要讲Bitmap我是拒绝的,为什么呢?因为Bitmap就是很多问题的根源啊有木有,Bitmap可能导致内存不足,内存泄露,ListView中的复用混乱等诸多问题。想完美的掌控Bitmap还真不是一件容易的事情。限于篇幅本文对于Bitmap不会过多的展开,只讲解一些常用的功能,关于Bitmap详细内容,以后开专题讲解QAQ。

既然要绘制Bitmap,就要先获取一个Bitmap,那么如何获取呢?

获取Bitmap方式:

序号 获取方式 备注
1 通过Bitmap创建 复制一个已有的Bitmap(新Bitmap状态和原有的一致) 或者 创建一个空白的Bitmap(内容可改变)
2 通过BitmapDrawable获取 从资源文件 内存卡 网络等地方获取一张图片并转换为内容不可变的Bitmap
3 通过BitmapFactory获取 从资源文件 内存卡 网络等地方获取一张图片并转换为内容不可变的Bitmap

通常来说,我们绘制Bitmap都是读取已有的图片转换为Bitmap绘制到Canvas上。

很明显,第1种方式不能满足我们的要求,暂时排除。

第2种方式虽然也可满足我们的要求,但是我不推荐使用这种方式,至于为什么在后续详细讲解Drawable的时候会说明,暂时排除。

第3种方法我们会比较详细的说明一下如何从各个位置获取图片。

通过BitmapFactory从不同位置获取Bitmap:

资源文件(drawable/mipmap/raw):

  • Bitmap bitmap = BitmapFactory.decodeResource(mContext.getResources(),R.raw.bitmap);

资源文件(assets):

  • Bitmap bitmap=null;
  • try {
  • InputStream is = mContext.getAssets().open("bitmap.png");
  • bitmap = BitmapFactory.decodeStream(is);
  • is.close();
  • } catch (IOException e) {
  • e.printStackTrace();
  • }

内存卡文件:

  • Bitmap bitmap = BitmapFactory.decodeFile("/sdcard/bitmap.png");

网络文件:

  • // 此处省略了获取网络输入流的代码
  • Bitmap bitmap = BitmapFactory.decodeStream(is);
  • is.close();

既然已经获得到了Bitmap,那么就开始本文的重点了,将Bitmap绘制到画布上。

绘制Bitmap:

依照惯例先预览一下drawBitmap的常用方法:
``` java
// 第一种
public void drawBitmap (Bitmap bitmap, Matrix matrix, Paint paint)

  • // 第二种
  • public void drawBitmap (Bitmap bitmap, float left, float top, Paint paint)
