『浅入浅出』MySQL 和 InnoDB

作为一名开发人员,在日常的工作中会难以避免地接触到数据库,无论是基于文件的 sqlite 还是工程上使用非常广泛的 MySQL、PostgreSQL,但是一直以来也没有对数据库有一个非常清晰并且成体系的认知,所以最近两个月的时间看了几本数据库相关的书籍并且阅读了 MySQL 的官方文档,希望对各位了解数据库的、不了解数据库的有所帮助。

本文中对于数据库的介绍以及研究都是在 MySQL 上进行的,如果涉及到了其他数据库的内容或者实现会在文中单独指出。

数据库的定义

很多开发者在最开始时其实都对数据库有一个比较模糊的认识,觉得数据库就是一堆数据的集合,但是实际却比这复杂的多,数据库领域中有两个词非常容易混淆,也就是数据库和实例:

  • 数据库:物理操作文件系统或其他形式文件类型的集合;
  • 实例:MySQL 数据库由后台线程以及一个共享内存区组成;

对于数据库和实例的定义都来自于 《MySQL 技术内幕:InnoDB 存储引擎》 一书,想要了解 InnoDB 存储引擎的读者可以阅读这本书籍。

数据库和实例

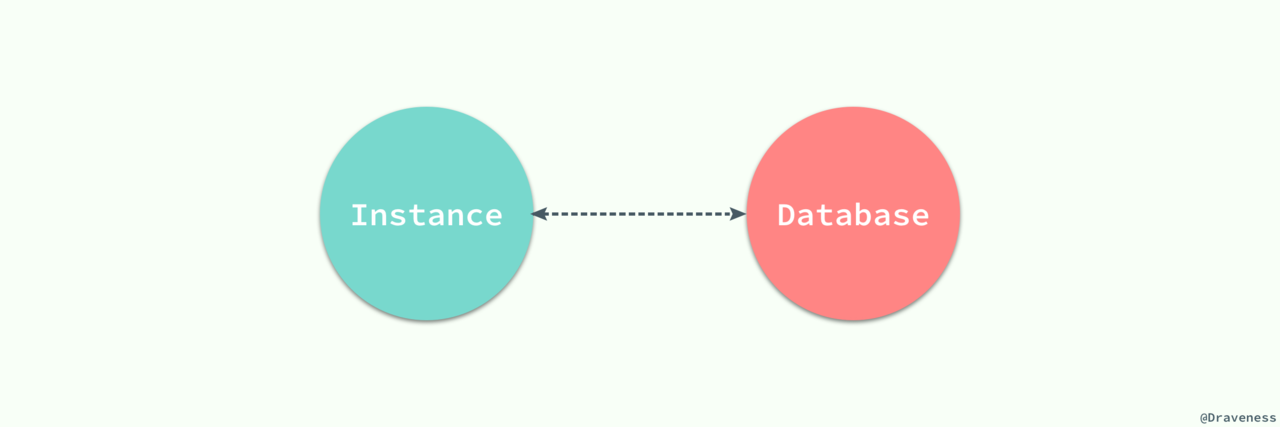

在 MySQL 中,实例和数据库往往都是一一对应的,而我们也无法直接操作数据库,而是要通过数据库实例来操作数据库文件,可以理解为数据库实例是数据库为上层提供的一个专门用于操作的接口。

在 Unix 上,启动一个 MySQL 实例往往会产生两个进程,mysqld 就是真正的数据库服务守护进程,而 mysqld_safe 是一个用于检查和设置 mysqld 启动的控制程序,它负责监控 MySQL 进程的执行,当 mysqld 发生错误时,mysqld_safe 会对其状态进行检查并在合适的条件下重启。

MySQL 的架构

MySQL 从第一个版本发布到现在已经有了 20 多年的历史,在这么多年的发展和演变中,整个应用的体系结构变得越来越复杂:

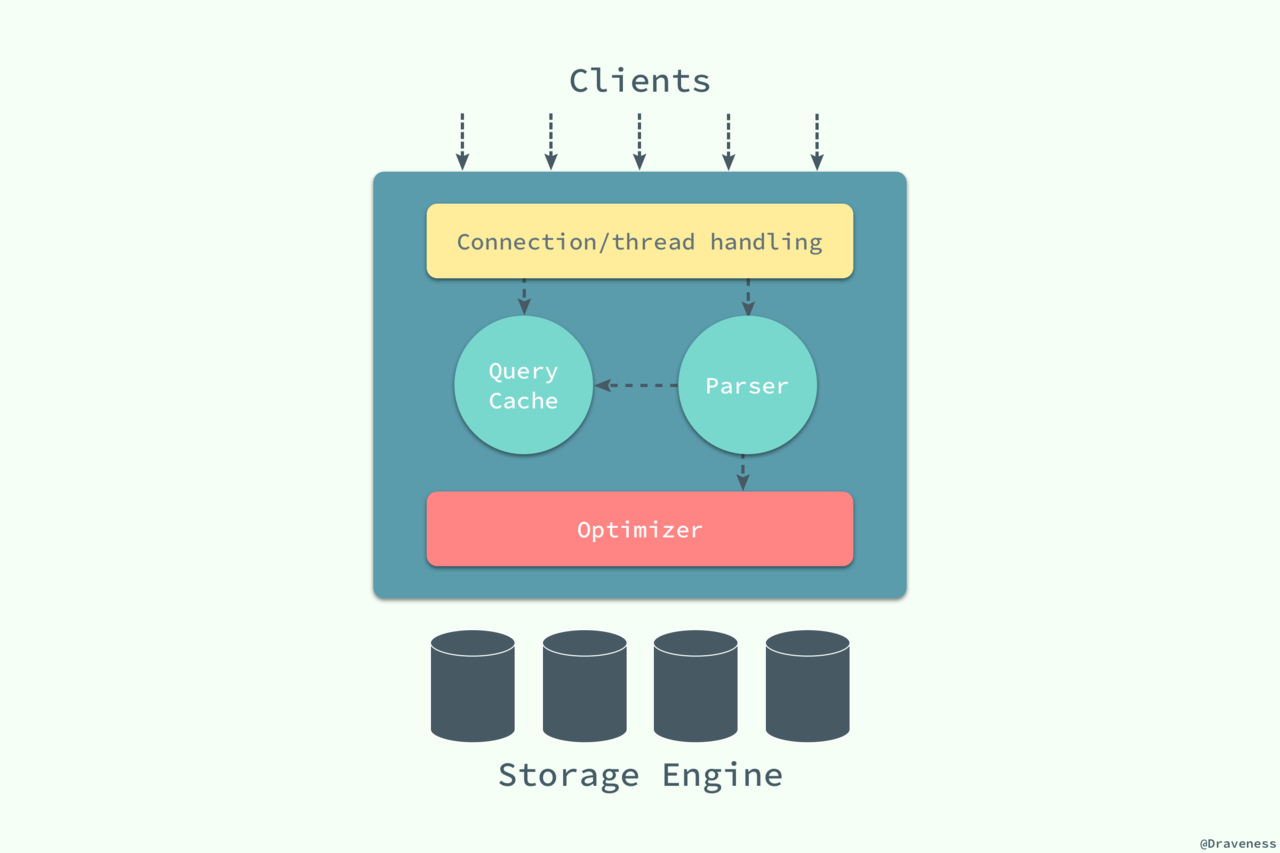

最上层用于连接、线程处理的部分并不是 MySQL 『发明』的,很多服务都有类似的组成部分;第二层中包含了大多数 MySQL 的核心服务,包括了对 SQL 的解析、分析、优化和缓存等功能,存储过程、触发器和视图都是在这里实现的;而第三层就是 MySQL 中真正负责数据的存储和提取的存储引擎,例如:InnoDBMyISAM 等,文中对存储引擎的介绍都是对 InnoDB 实现的分析。

数据的存储

在整个数据库体系结构中,我们可以使用不同的存储引擎来存储数据,而绝大多数存储引擎都以二进制的形式存储数据;这一节会介绍 InnoDB 中对数据是如何存储的。

在 InnoDB 存储引擎中,所有的数据都被逻辑地存放在表空间中,表空间(tablespace)是存储引擎中最高的存储逻辑单位,在表空间的下面又包括段(segment)、区(extent)、页(page):

同一个数据库实例的所有表空间都有相同的页大小;默认情况下,表空间中的页大小都为 16KB,当然也可以通过改变 innodb_page_size 选项对默认大小进行修改,需要注意的是不同的页大小最终也会导致区大小的不同:

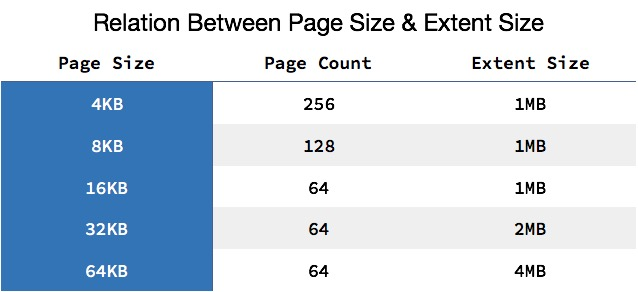

从图中可以看出,在 InnoDB 存储引擎中,一个区的大小最小为 1MB,页的数量最少为 64 个。

如何存储表

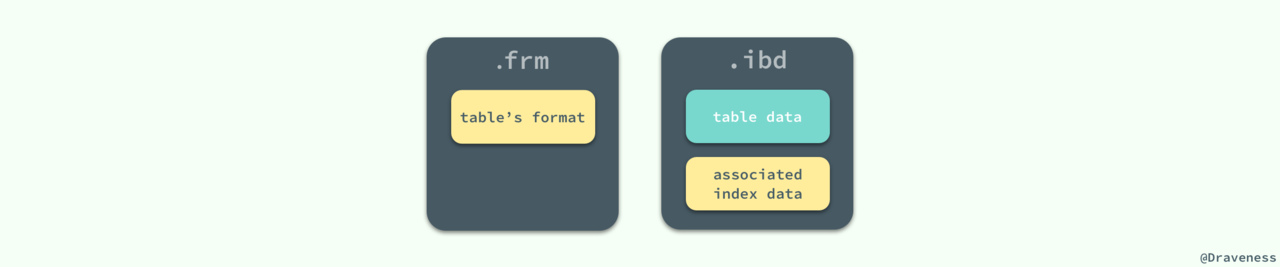

MySQL 使用 InnoDB 存储表时,会将表的定义和数据索引等信息分开存储,其中前者存储在 .frm 文件中,后者存储在 .ibd 文件中,这一节就会对这两种不同的文件分别进行介绍。

.frm 文件

无论在 MySQL 中选择了哪个存储引擎,所有的 MySQL 表都会在硬盘上创建一个 .frm 文件用来描述表的格式或者说定义;.frm 文件的格式在不同的平台上都是相同的。

CREATE TABLE test_frm(
    column1 CHAR(5),
    column2 INTEGER
);

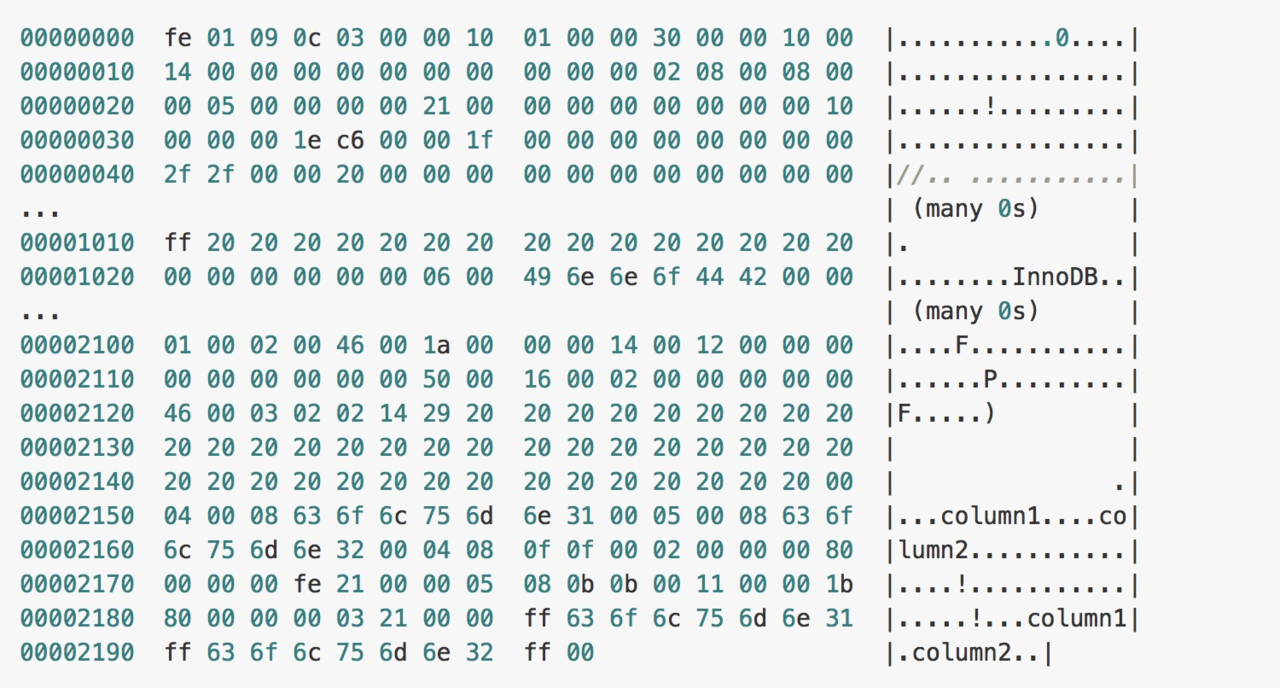

当我们使用上面的代码创建表时,会在磁盘上的 datadir 文件夹中生成一个 test_frm.frm 的文件,这个文件中就包含了表结构相关的信息:

MySQL 官方文档中的 11.1 MySQL .frm File Format 一文对于 .frm 文件格式中的二进制的内容有着非常详细的表述,在这里就不展开介绍了。

.ibd 文件

InnoDB 中用于存储数据的文件总共有两个部分,一是系统表空间文件,包括 ibdata1、ibdata2 等文件,其中存储了 InnoDB 系统信息和用户数据库表数据和索引,是所有表公用的。

当打开 innodb_file_per_table 选项时,.ibd 文件就是每一个表独有的表空间,文件存储了当前表的数据和相关的索引数据。

如何存储记录

与现有的大多数存储引擎一样,InnoDB 使用页作为磁盘管理的最小单位;数据在 InnoDB 存储引擎中都是按行存储的,每个 16KB 大小的页中可以存放 2-200 行的记录。

当 InnoDB 存储数据时,它可以使用不同的行格式进行存储;MySQL 5.7 版本支持以下格式的行存储方式:

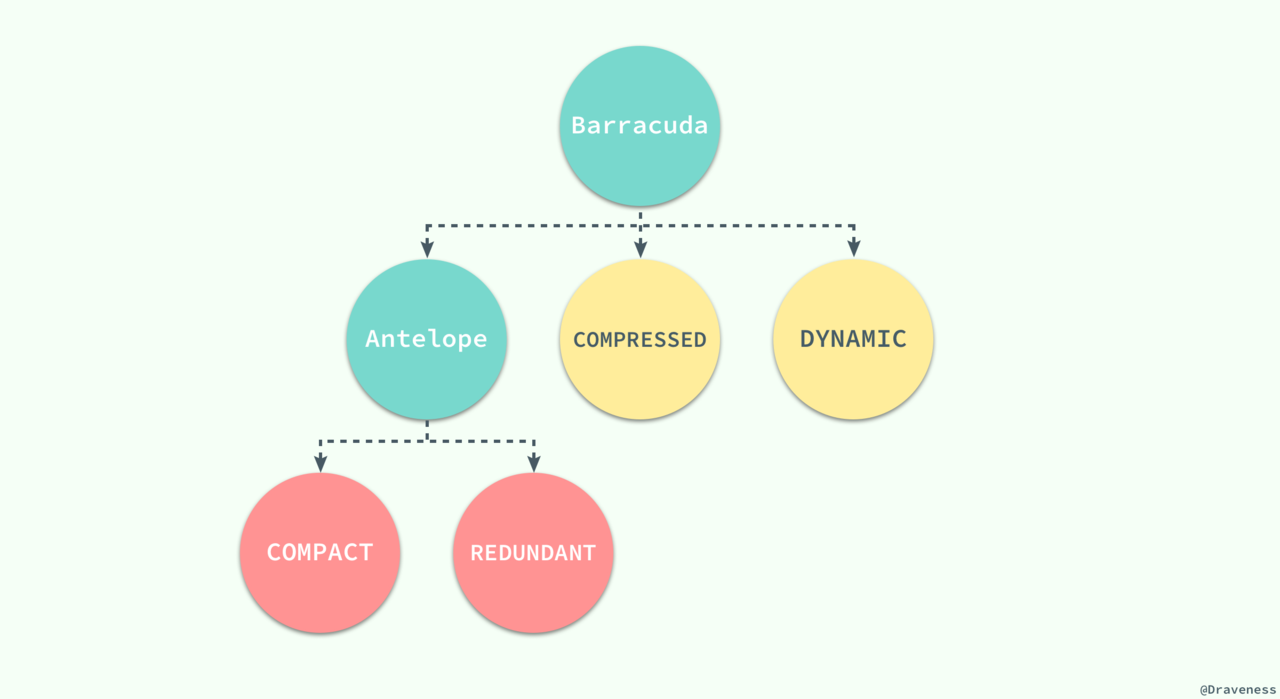

Antelope 是 InnoDB 最开始支持的文件格式,它包含两种行格式 Compact 和 Redundant,它最开始并没有名字;Antelope 的名字是在新的文件格式 Barracuda 出现后才起的,Barracuda 的出现引入了两种新的行格式 Compressed 和 Dynamic;InnoDB 对于文件格式都会向前兼容,而官方文档中也对之后会出现的新文件格式预先定义好了名字:Cheetah、Dragon、Elk 等等。

两种行记录格式 Compact 和 Redundant 在磁盘上按照以下方式存储:

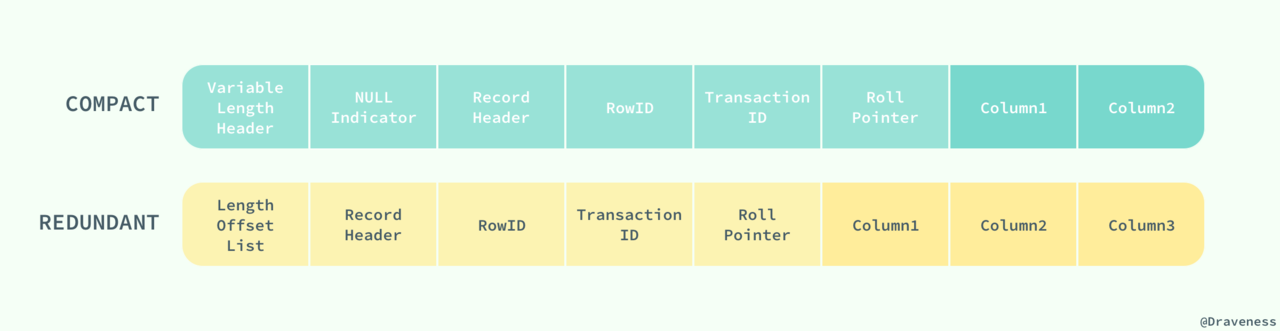

Compact 和 Redundant 格式最大的不同就是记录格式的第一个部分;在 Compact 中,行记录的第一部分倒序存放了一行数据中列的长度(Length),而 Redundant 中存的是每一列的偏移量(Offset),从总体上上看,Compact 行记录格式相比 Redundant 格式能够减少 20% 的存储空间。

行溢出数据

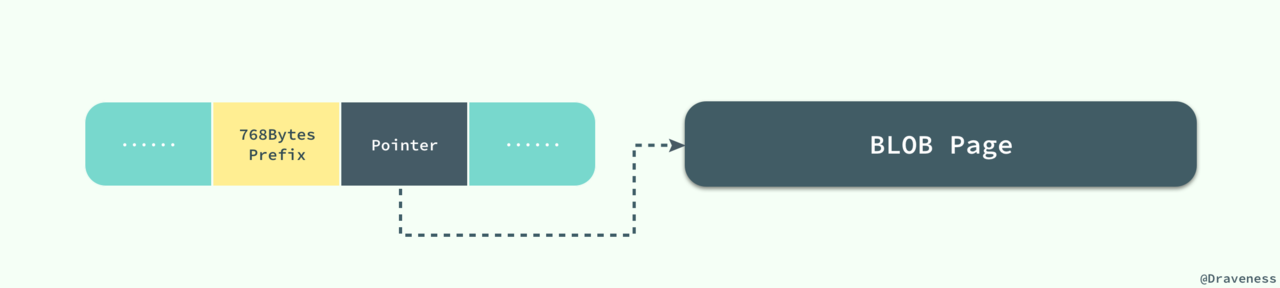

当 InnoDB 使用 Compact 或者 Redundant 格式存储极长的 VARCHAR 或者 BLOB 这类大对象时,我们并不会直接将所有的内容都存放在数据页节点中,而是将行数据中的前 768 个字节存储在数据页中,后面会通过偏移量指向溢出页。

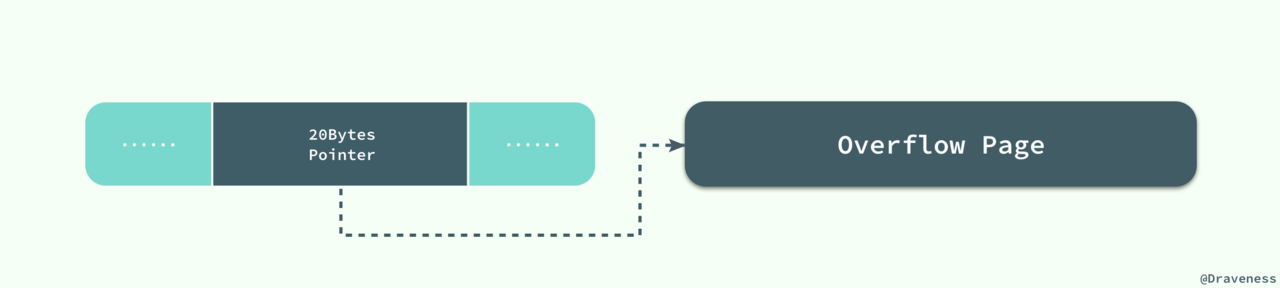

但是当我们使用新的行记录格式 Compressed 或者 Dynamic 时都只会在行记录中保存 20 个字节的指针,实际的数据都会存放在溢出页面中。

当然在实际存储中,可能会对不同长度的 TEXT 和 BLOB 列进行优化,不过这就不是本文关注的重点了。

想要了解更多与 InnoDB 存储引擎中记录的数据格式的相关信息,可以阅读 InnoDB Record Structure

数据页结构

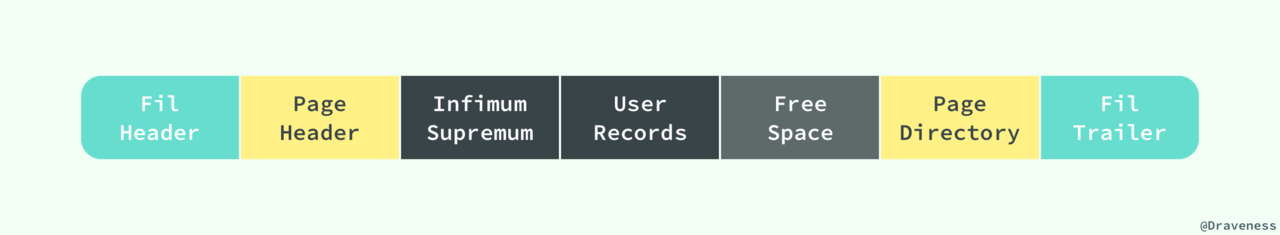

页是 InnoDB 存储引擎管理数据的最小磁盘单位,而 B-Tree 节点就是实际存放表中数据的页面,我们在这里将要介绍页是如何组织和存储记录的;首先,一个 InnoDB 页有以下七个部分:

每一个页中包含了两对 header/trailer:内部的 Page Header/Page Directory 关心的是页的状态信息,而 Fil Header/Fil Trailer 关心的是记录页的头信息。

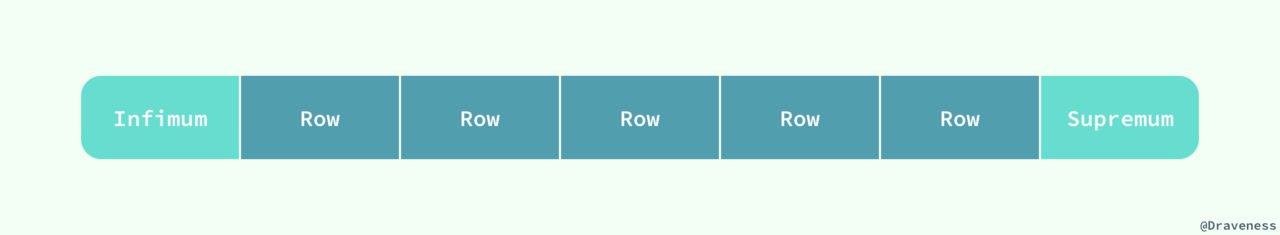

在页的头部和尾部之间就是用户记录和空闲空间了,每一个数据页中都包含 Infimum 和 Supremum 这两个虚拟的记录(可以理解为占位符),Infimum 记录是比该页中任何主键值都要小的值,Supremum 是该页中的最大值:

User Records 就是整个页面中真正用于存放行记录的部分,而 Free Space 就是空余空间了,它是一个链表的数据结构,为了保证插入和删除的效率,整个页面并不会按照主键顺序对所有记录进行排序,它会自动从左侧向右寻找空白节点进行插入,行记录在物理存储上并不是按照顺序的,它们之间的顺序是由 next_record 这一指针控制的。

B+ 树在查找对应的记录时,并不会直接从树中找出对应的行记录,它只能获取记录所在的页,将整个页加载到内存中,再通过 Page Directory 中存储的稀疏索引和 n_ownednext_record 属性取出对应的记录,不过因为这一操作是在内存中进行的,所以通常会忽略这部分查找的耗时。

InnoDB 存储引擎中对数据的存储是一个非常复杂的话题,这一节中也只是对表、行记录以及页面的存储进行一定的分析和介绍,虽然作者相信这部分知识对于大部分开发者已经足够了,但是想要真正消化这部分内容还需要很多的努力和实践。

索引

索引是数据库中非常非常重要的概念,它是存储引擎能够快速定位记录的秘密武器,对于提升数据库的性能、减轻数据库服务器的负担有着非常重要的作用;索引优化是对查询性能优化的最有效手段,它能够轻松地将查询的性能提高几个数量级。

索引的数据结构

在上一节中,我们谈了行记录的存储和页的存储,在这里我们就要从更高的层面看 InnoDB 中对于数据是如何存储的;InnoDB 存储引擎在绝大多数情况下使用 B+ 树建立索引,这是关系型数据库中查找最为常用和有效的索引,但是 B+ 树索引并不能找到一个给定键对应的具体值,它只能找到数据行对应的页,然后正如上一节所提到的,数据库把整个页读入到内存中,并在内存中查找具体的数据行。

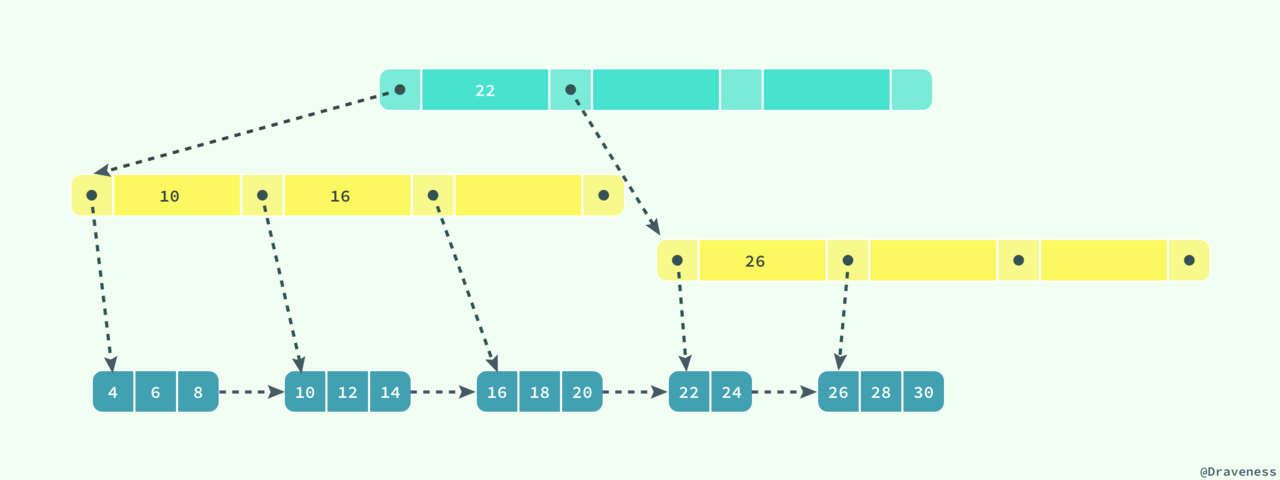

B+ 树是平衡树,它查找任意节点所耗费的时间都是完全相同的,比较的次数就是 B+ 树的高度;在这里,我们并不会深入分析或者动手实现一个 B+ 树,只是对它的特性进行简单的介绍。

聚集索引和辅助索引

数据库中的 B+ 树索引可以分为聚集索引(clustered index)和辅助索引(secondary index),它们之间的最大区别就是,聚集索引中存放着一条行记录的全部信息,而辅助索引中只包含索引列和一个用于查找对应行记录的『书签』。

聚集索引

InnoDB 存储引擎中的表都是使用索引组织的,也就是按照键的顺序存放;聚集索引就是按照表中主键的顺序构建一颗 B+ 树,并在叶节点中存放表中的行记录数据。

CREATE TABLE users(
    id INT NOT NULL,
    first_name VARCHAR(20) NOT NULL,
    last_name VARCHAR(20) NOT NULL,
    age INT NOT NULL,
    PRIMARY KEY(id),
    KEY(last_name, first_name, age)
    KEY(first_name)
);

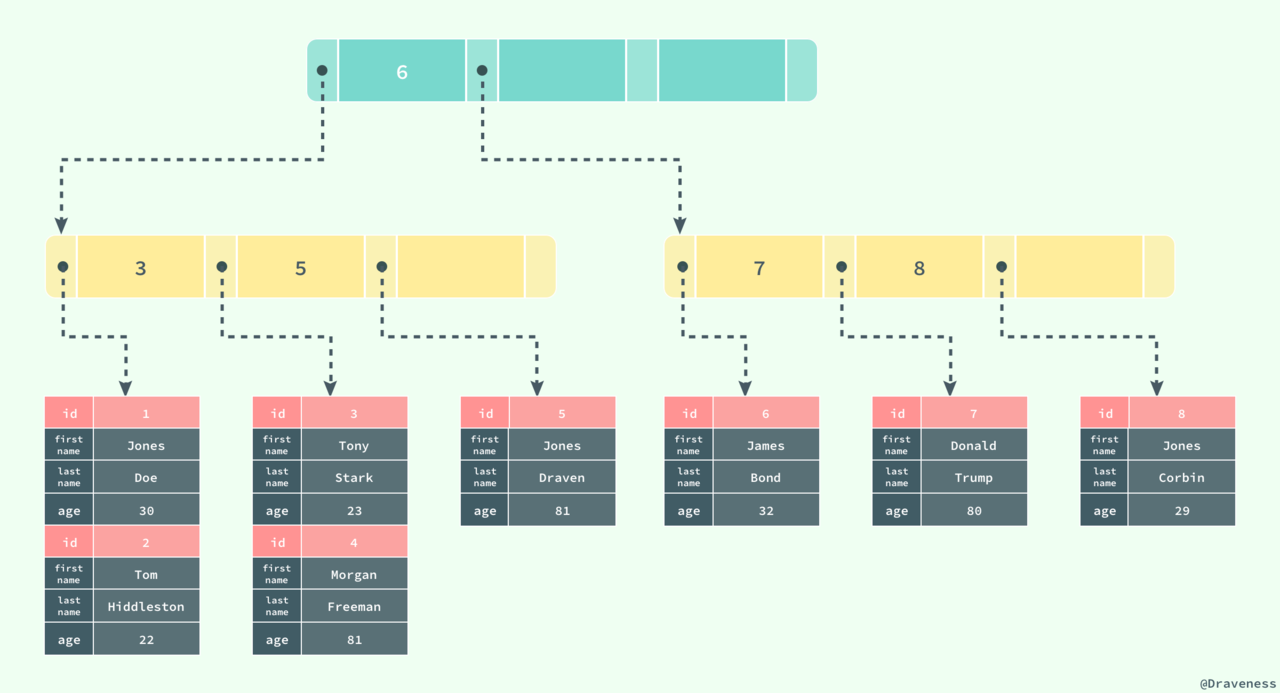

如果使用上面的 SQL 在数据库中创建一张表,B+ 树就会使用 id 作为索引的键,并在叶子节点中存储一条记录中的所有信息。

图中对 B+ 树的描述与真实情况下 B+ 树中的数据结构有一些差别,不过这里想要表达的主要意思是:聚集索引叶节点中保存的是整条行记录,而不是其中的一部分。

聚集索引与表的物理存储方式有着非常密切的关系,所有正常的表应该有且仅有一个聚集索引(绝大多数情况下都是主键),表中的所有行记录数据都是按照聚集索引的顺序存放的。

当我们使用聚集索引对表中的数据进行检索时,可以直接获得聚集索引所对应的整条行记录数据所在的页,不需要进行第二次操作。

辅助索引

数据库将所有的非聚集索引都划分为辅助索引,但是这个概念对我们理解辅助索引并没有什么帮助;辅助索引也是通过 B+ 树实现的,但是它的叶节点并不包含行记录的全部数据,仅包含索引中的所有键和一个用于查找对应行记录的『书签』,在 InnoDB 中这个书签就是当前记录的主键。

辅助索引的存在并不会影响聚集索引,因为聚集索引构成的 B+ 树是数据实际存储的形式,而辅助索引只用于加速数据的查找,所以一张表上往往有多个辅助索引以此来提升数据库的性能。

一张表一定包含一个聚集索引构成的 B+ 树以及若干辅助索引的构成的 B+ 树。

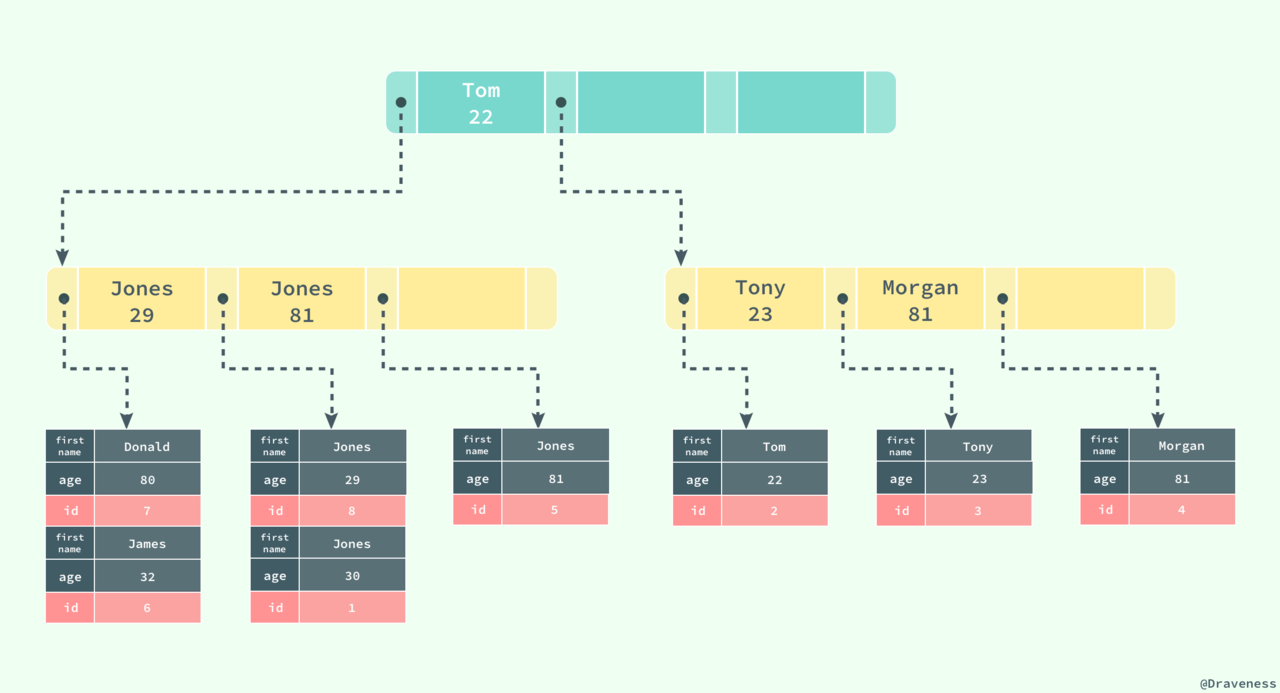

如果在表 users 中存在一个辅助索引 (first_name, age),那么它构成的 B+ 树大致就是上图这样,按照 (first_name, age) 的字母顺序对表中的数据进行排序,当查找到主键时,再通过聚集索引获取到整条行记录。

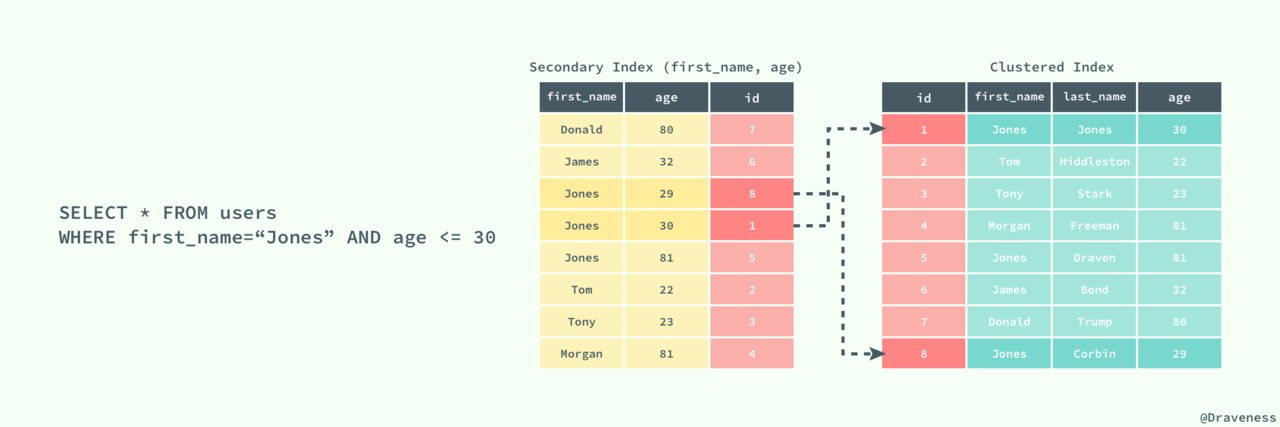

上图展示了一个使用辅助索引查找一条表记录的过程:通过辅助索引查找到对应的主键,最后在聚集索引中使用主键获取对应的行记录,这也是通常情况下行记录的查找方式。

索引的设计

索引的设计其实是一个非常重要的内容,同时也是一个非常复杂的内容;索引的设计与创建对于提升数据库的查询性能至关重要,不过这不是本文想要介绍的内容,有关索引的设计与优化可以阅读 《数据库索引设计与优化》 一书,书中提供了一种非常科学合理的方法能够帮助我们在数据库中建立最适合的索引,当然作者也可能会在之后的文章中对索引的设计进行简单的介绍和分析。

我们都知道锁的种类一般分为乐观锁和悲观锁两种,InnoDB 存储引擎中使用的就是悲观锁,而按照锁的粒度划分,也可以分成行锁和表锁。

并发控制机制

乐观锁和悲观锁其实都是并发控制的机制,同时它们在原理上就有着本质的差别;
乐观锁是一种思想,它其实并不是一种真正的『锁』,它会先尝试对资源进行修改,在写回时判断资源是否进行了改变,如果没有发生改变就会写回,否则就会进行重试,在整个的执行过程中其实都没有对数据库进行加锁;
