安卓自定义 View 进阶:分类与流程

从本篇开始,将会逐渐揭开自定义View的神秘面纱,每一篇都将比上一篇内容更加深入,利用所学的知识能够制作更加炫酷自定义View,就像在台阶上一样,每一篇都更上一层,帮助大家一步步走向人生巅峰,出任CEO,迎娶白富美。 误,是帮助大家更加了解那些炫酷的自定义View是如何制作的,达到举一反三的效果。

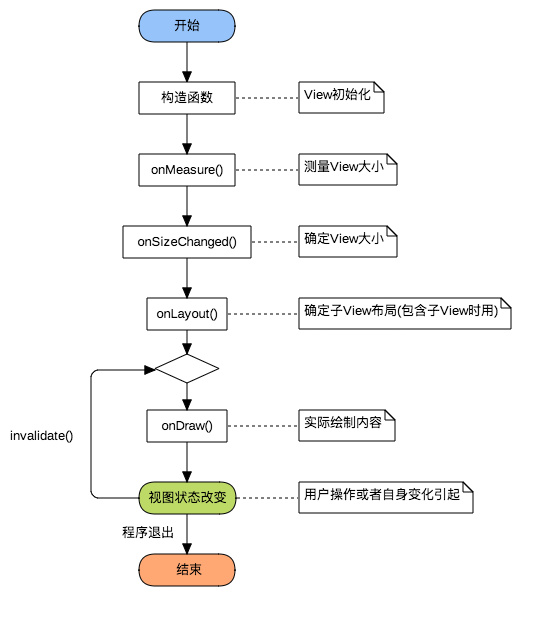

自定义View绘制流程函数调用链(简化版)

一.自定义View分类

我将自定义View分为了两类(sloop个人分类法,非官方):

1.自定义ViewGroup

自定义ViewGroup一般是利用现有的组件根据特定的布局方式来组成新的组件,大多继承自ViewGroup或各种Layout,包含有子View。

例如:应用底部导航条中的条目,一般都是上面图标(ImageView),下面文字(TextView),那么这两个就可以用自定义ViewGroup组合成为一个Veiw,提供两个属性分别用来设置文字和图片,使用起来会更加方便。

2.自定义View

在没有现成的View,需要自己实现的时候,就使用自定义View,一般继承自View,SurfaceView或其他的View,不包含子View。

例如:制作一个支持自动加载网络图片的ImageView,制作图表等。

PS: 自定义View在大多数情况下都有替代方案,利用图片或者组合动画来实现,但是使用后者可能会面临内存耗费过大,制作麻烦更诸多问题。

二.几个重要的函数

1.构造函数

构造函数是View的入口,可以用于初始化一些的内容,和获取自定义属性。

View的构造函数有四种重载分别如下:

  • public void SloopView(Context context) {}
  • public void SloopView(Context context, AttributeSet attrs) {}
  • public void SloopView(Context context, AttributeSet attrs, int defStyleAttr) {}
  • public void SloopView(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {}

可以看出,关于View构造函数的参数有多有少,先排除几个不常用的,留下常用的再研究。

有四个参数的构造函数在API21的时候才添加上,暂不考虑。

有三个参数的构造函数中第三个参数是默认的Style,这里的默认的Style是指它在当前Application或Activity所用的Theme中的默认Style,且只有在明确调用的时候才会生效,以系统中的ImageButton为例说明:

  • public ImageButton(Context context, AttributeSet attrs) {
  • //调用了三个参数的构造函数,明确指定第三个参数
  • this(context, attrs, com.android.internal.R.attr.imageButtonStyle);
  • }
  • public ImageButton(Context context, AttributeSet attrs, int defStyleAttr) {
  • //此处调了四个参数的构造函数,无视即可
  • this(context, attrs, defStyleAttr, 0);
  • }

注意:即使你在View中使用了Style这个属性也不会调用三个参数的构造函数,所调用的依旧是两个参数的构造函数。

由于三个参数的构造函数第三个参数一般不用,暂不考虑,第三个参数的具体用法会在以后用到的时候详细介绍。

排除了两个之后,只剩下一个参数和两个参数的构造函数,他们的详情如下:

  • //一般在直接New一个View的时候调用。
  • public void SloopView(Context context) {}
  • //一般在layout文件中使用的时候会调用,关于它的所有属性(包括自定义属性)都会包含在attrs中传递进来。
  • public void SloopView(Context context, AttributeSet attrs) {}

以下方法调用的是一个参数的构造函数:

  • //在Avtivity中
  • SloopView view new SloopView(this);

以下方法调用的是两个参数的构造函数:

  • //在layout文件中 - 格式为: 包名.View名
  • <com.sloop.study.SloopView
  • android:layout_width"wrap_content"
  • android:layout_height"wrap_content"/>

关于构造函数先讲这么多,关于如何自定义属性和使用attrs中的内容,在后面会详细讲解,目前只需要知道这两个构造函数在何时调用即可。

2.测量View大小(onMeasure)

Q:为什么要测量View大小?
A:View的大小不仅由自身所决定,同时也会受到父控件的影响,为了我们的控件能更好的适应各种情况,一般会自己进行测量。

测量View大小使用的是onMeasure函数,我们可以从onMeasure的两个参数中取出宽高的相关数据:

  • @Override
  • protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  • int widthsize MeasureSpec.getSize(widthMeasureSpec); //取出宽度的确切数值
  • int widthmode MeasureSpec.getMode(widthMeasureSpec); //取出宽度的测量模式
  • int heightsize MeasureSpec.getSize(heightMeasureSpec); //取出高度的确切数值
  • int heightmode MeasureSpec.getMode(heightMeasureSpec); //取出高度的测量模式
  • }

从上面可以看出 onMeasure 函数中有 widthMeasureSpec 和 heightMeasureSpec 这两个 int 类型的参数, 毫无疑问他们是和宽高相关的,但它们其实不是宽和高, 而是由宽、高和各自方向上对应的测量模式来合成的一个值:

测量模式一共有三种, 被定义在 Android 中的 View 类的一个内部类View.MeasureSpec中:

| 模式 | 二进制数值 | 描述 |
