37-用 Reality Composer 构建 AR 体验

ARKit系列文章目录

2019年WWDC的《 Session 609 - Building AR Experiences with Reality Composer
主要内容速览:

  • Reality Composer 简介
  • 构建场景
  • 添加行为
  • 使用物理效果
  • 构建应用程序

Reality Composer 简介


Reality Composer 是苹果新推出的 AR 和 3D 内容创作工具,支持 Mac(与 Xcode 集成) 和 iOS 平台。苹果声称他的特点有:

  • 进入 AR 和 3D 的良好开端
  • 布局和视觉化预览
  • 自带内容库
  • 交互简单
  • Xcode集成

用 Reality Composer 创建一个简单的 AR 应用只需要 4 步:构建场景、添加动作、使用物理效果、构建应用程序。

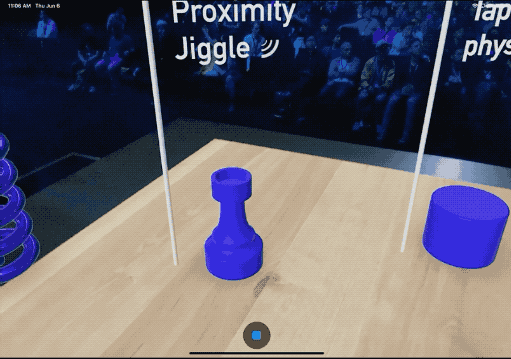

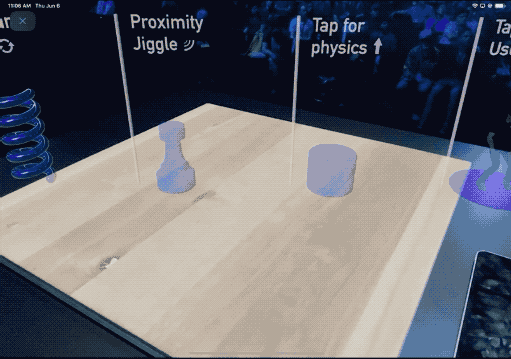

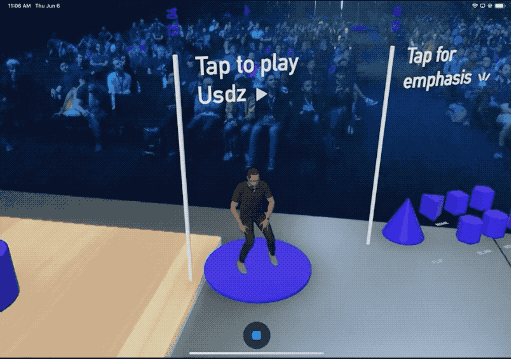

示例 Demo 展示的动画效果如下:启动后就开始旋转,镜头接近就跳动,手指点击跳动,点击播放 usdz 动画,点击播放各种强调动画

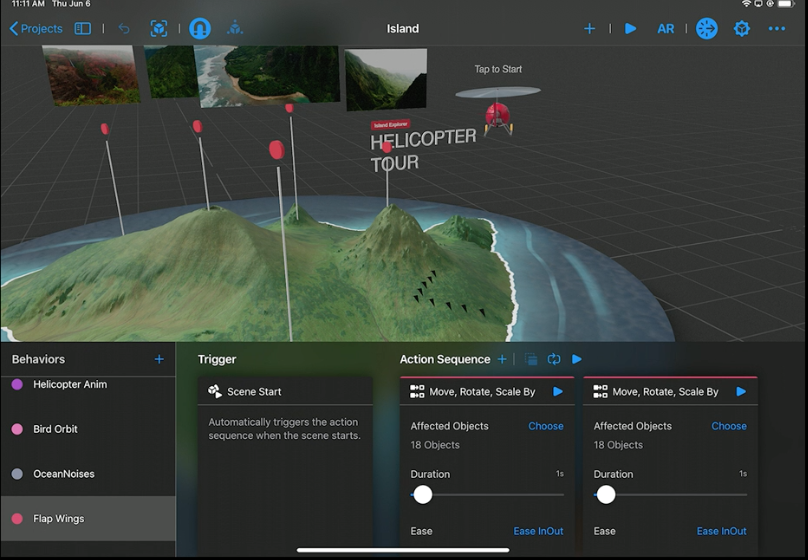

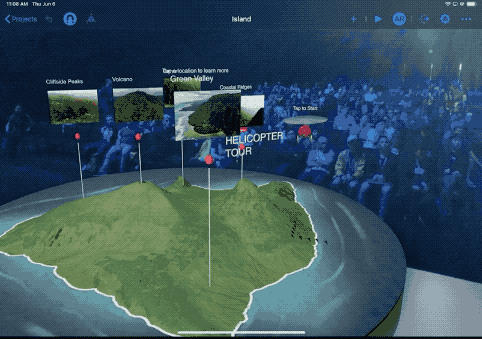

还有一个例子,是一个小岛的展示,点击开始后会播放大海的声音,鸟儿开始飞翔。再点击出现的直升机,它也会按照固定路线飞起来。另外,点击各个点的标识,会展示出景点名称和图片

需要说明的是,整个场景中,只有小岛和直升机是导入的外部素材,其他都是用自带素材和动作生成的。

比如,这一排小鸟,其实只是用几个三角形拼接起来的,再加上启动翅膀的动画,和环绕岛飞行的动画就可以了。因为它们实在太小了,而且创建起来相当麻烦。

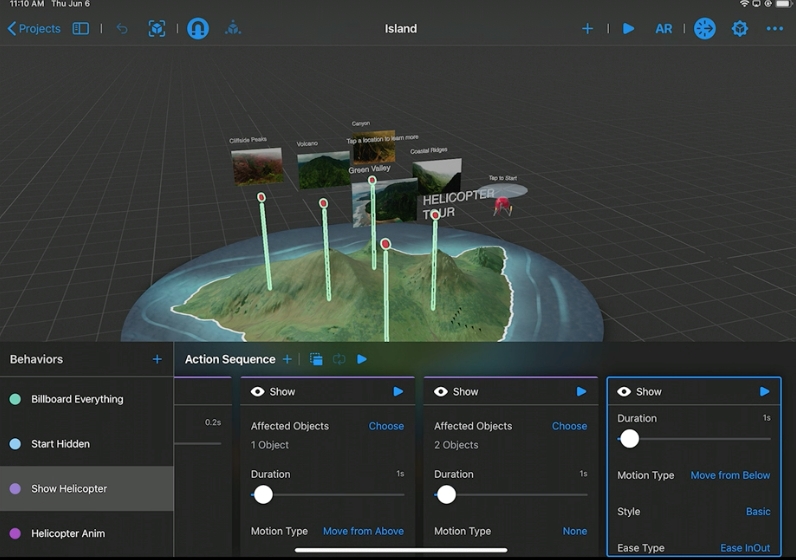

下面展示的是,直升机出现的动画

构建场景

先说一下什么是场景(Scene)

场景剖析

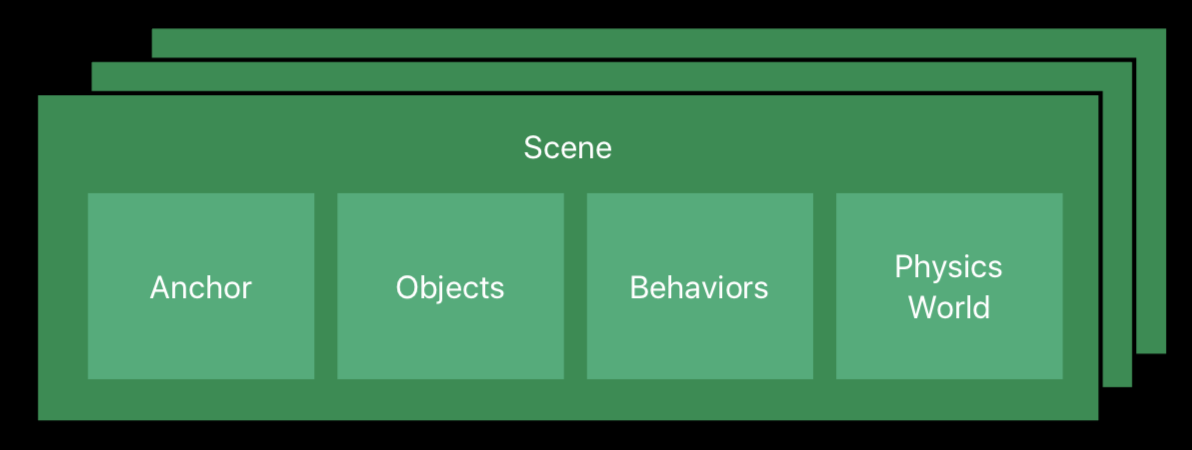

一个场景文件内部,实际包含了锚点、物体、行为、物理世界等

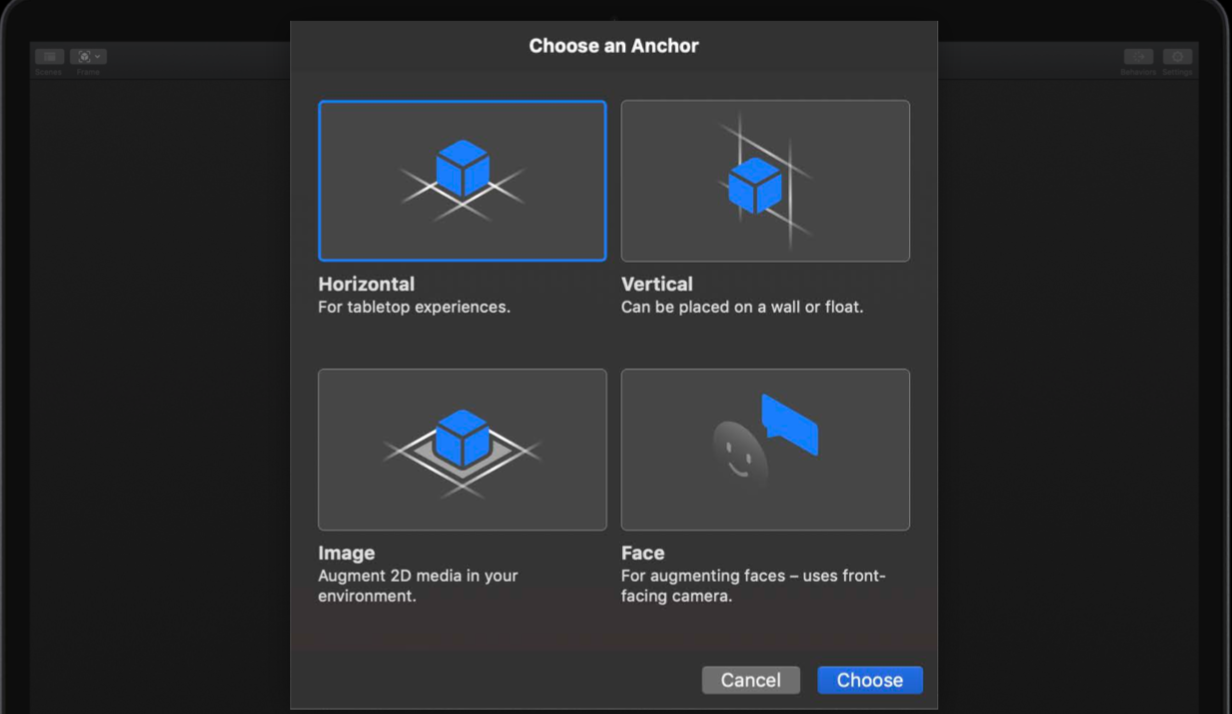

锚定场景

创建时要选择一种锚点类型。如果是在桌面上进行的游戏,就用Horizontal类型。如果是在墙面上玩的游戏,就用Vertical类型。如果是图片锚点,就用Image类型。如果是人脸面部增强效果,就用Face类型。

创建场景

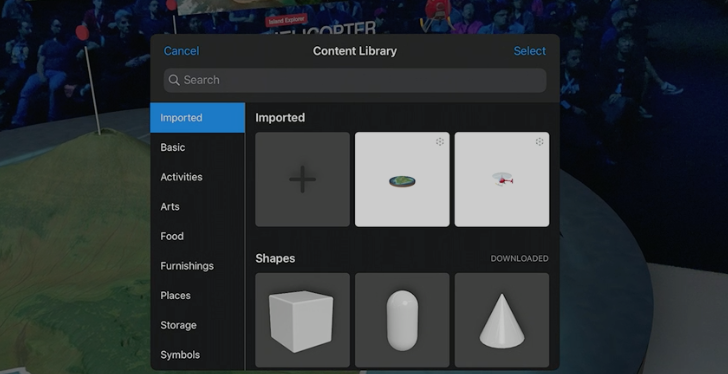

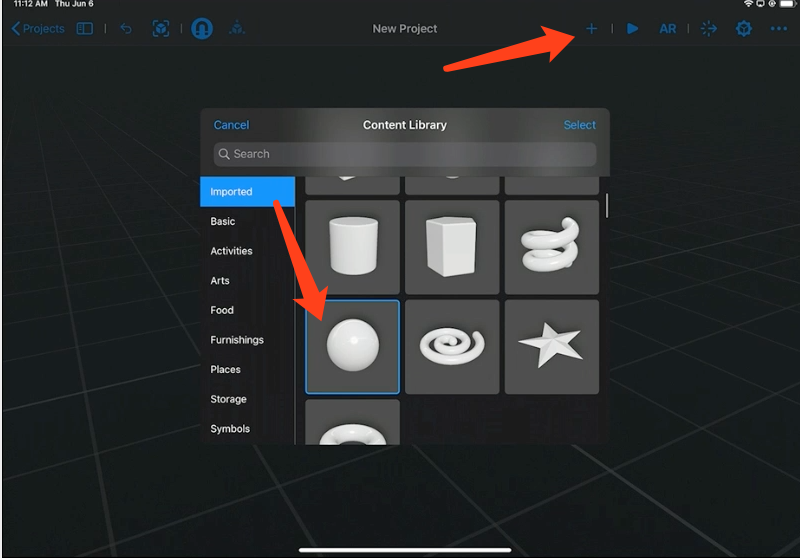

首先,点击+号按钮,添加一个球体

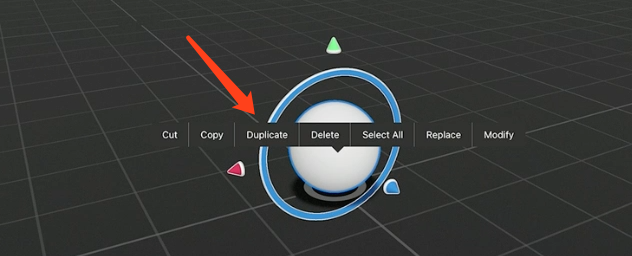

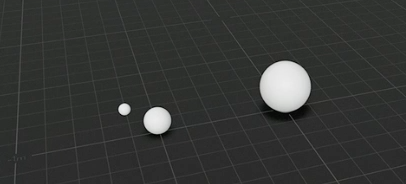

然后长按复制出三个,拖动到图中位置,并缩放改变大小

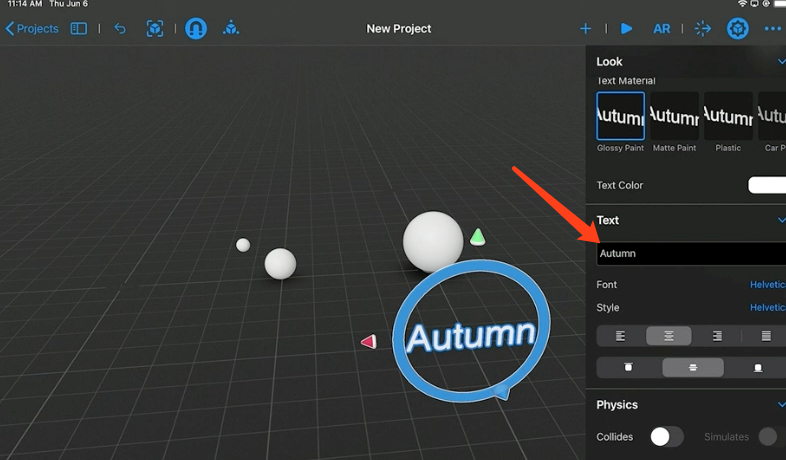

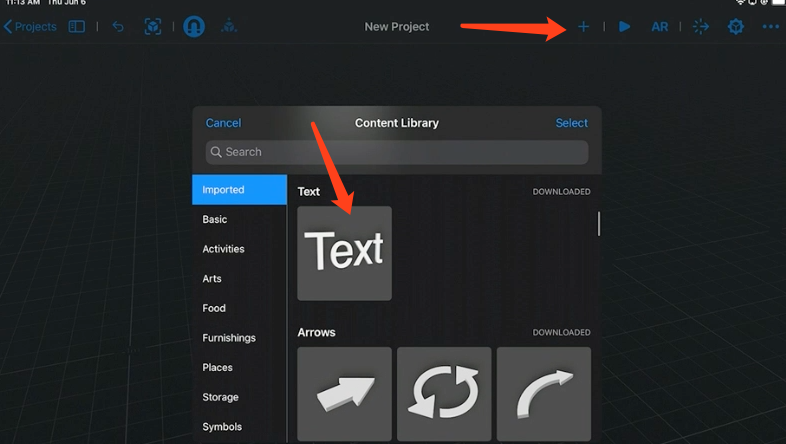

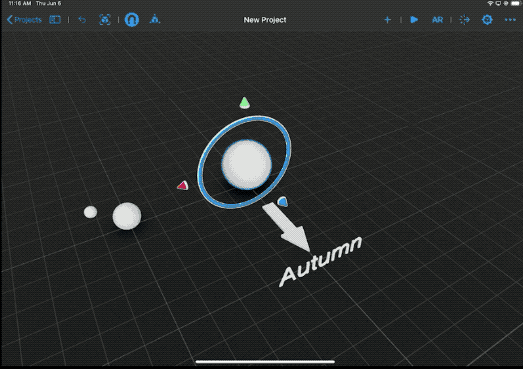

然后添加文字和箭头。先添加一个文字:Autumn

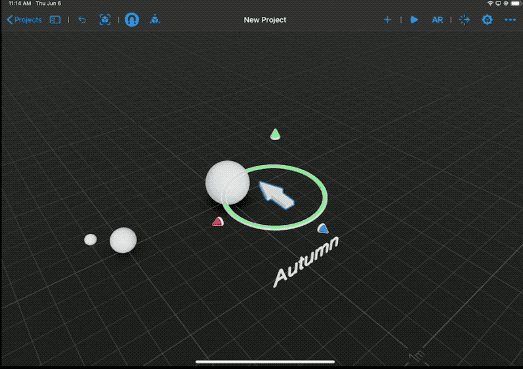

再添加箭头,你会注意到:随着镜头位置的移动,箭头周围的圆环也会改变,始终保持与镜头垂直的方向

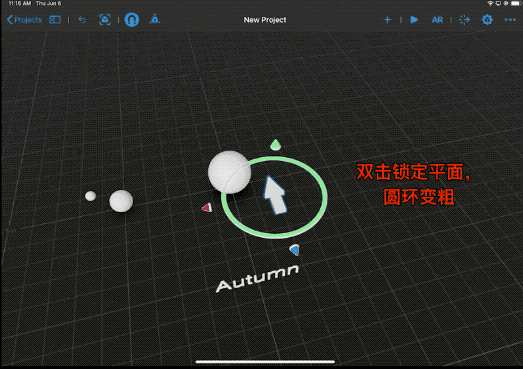

接下来,双击锁定操纵圆环的位置,然后点击左上方,倒数第 2 个按钮,使用吸附对齐功能,将箭头与太阳和文字对齐。再点击左上方最后一个按钮,编辑物体,改变箭头的形状和比例

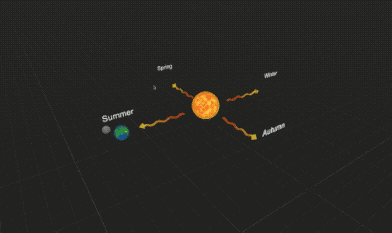

最后,替换太阳和地球,并将月球设置成灰色。需要说明一下,替换后,原来已经设置的动画和各种属性,也会保留,不用重新设置。

这样,基本的场景就搭建完成了。剩余的部分大家可以自行美化完善。

添加动作

动作

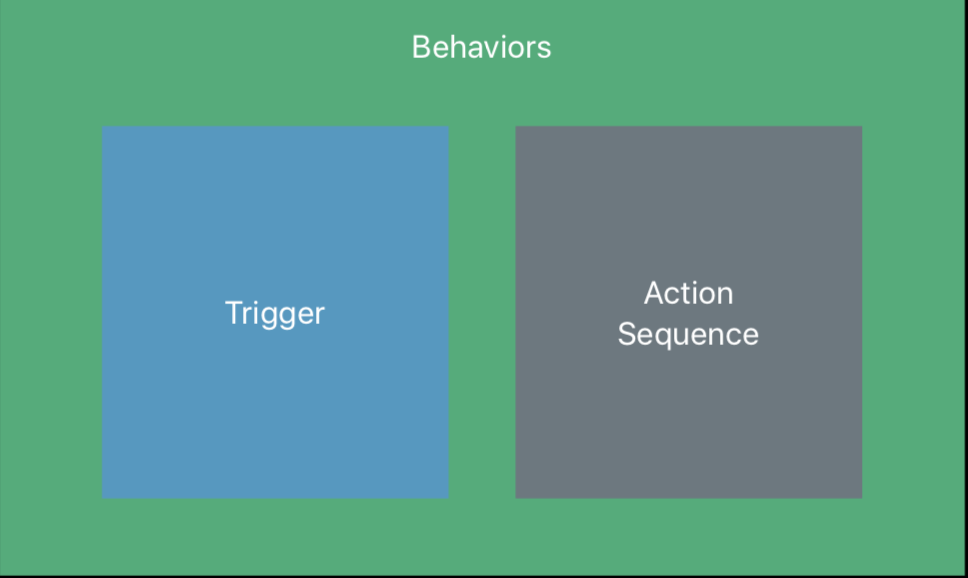

动作有两部分组成:触发器和动作序列

触发器

共有 5 种触发器:

  • Start:场景一启动就触发
  • Tap:用户点击后触发
  • Proximity:摄像机/手机接近后触发
  • Collision:两个物体碰撞后触发
  • Notification:代码通知触发(放在最后与 Xcode集成部分介绍)

动作序列

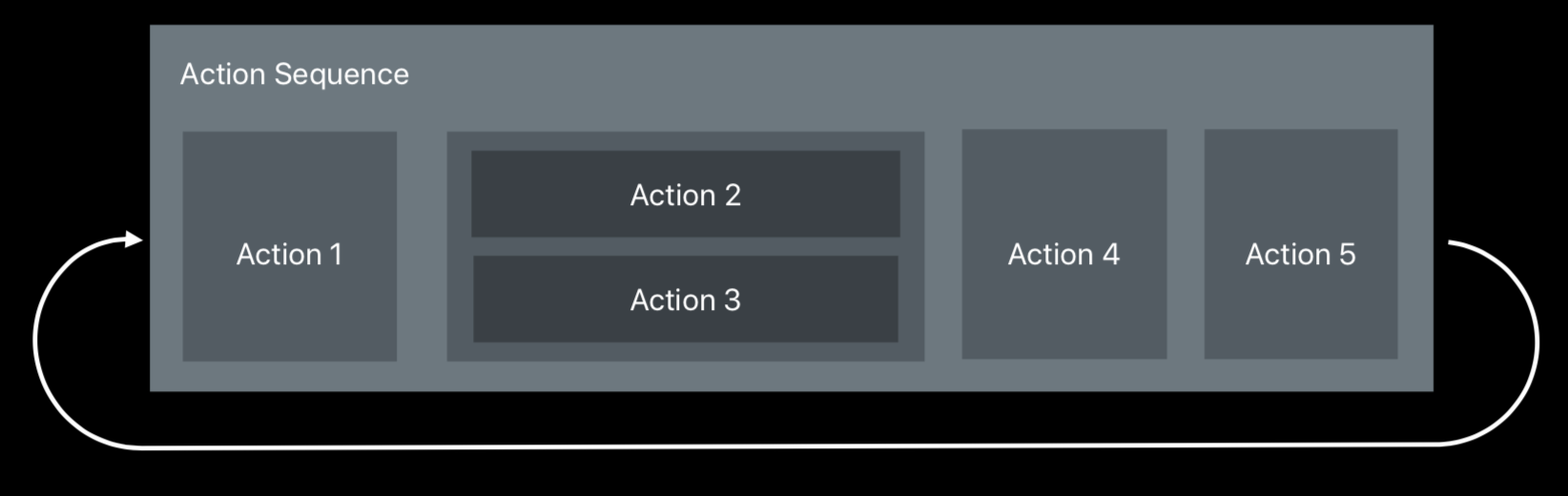

主要有动作组(如下图 Action 2 与 Action 3),与动作循环

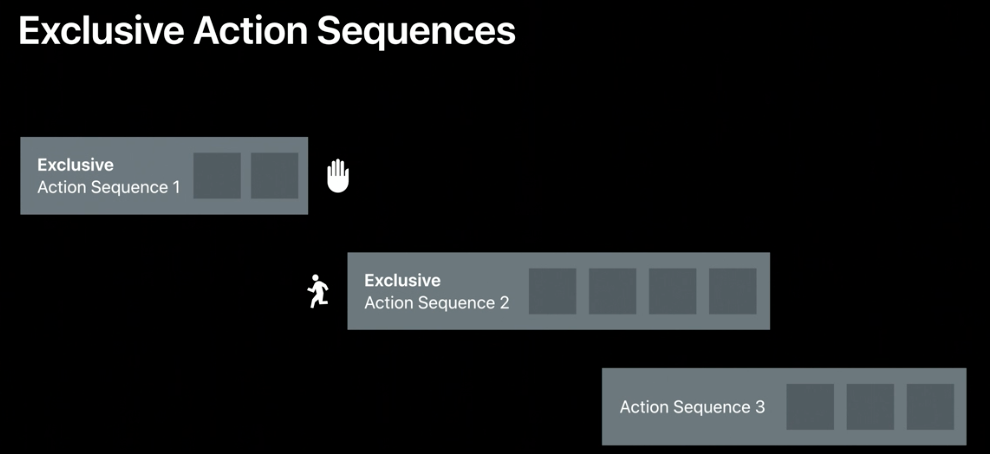

独占性动作序列

所谓独占性动作序列,就是一次只能播放一个的动作序列。
当一个独占性动作序列启动时,已经在播放中的独占性动作序列会被暂停,而非独占性则不受影响。
反之,当一个非独占性动作序列启动时,其它独占性、非独占性动作序列都不受影响。

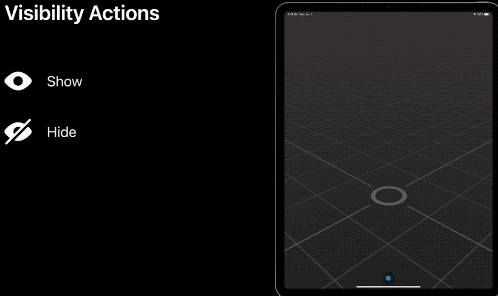

可见性动作

是指物体出现和消失时的动作

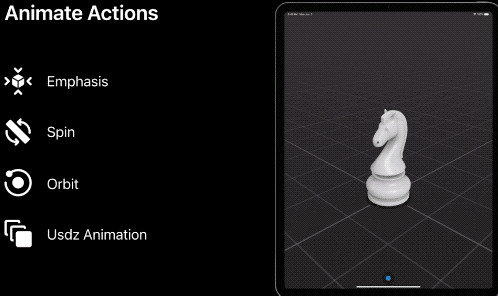

动画动作

有强调动画,旋转动画,环绕动画,usdz 动画

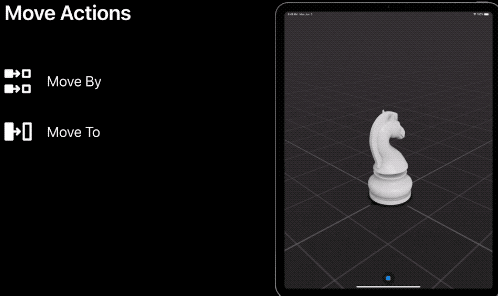

移动动作与面向(Look At)动作

有相对移动与绝对移动。另外 Look At 可以记物体始终朝向摄像机(即手机或其他 AR 设备)

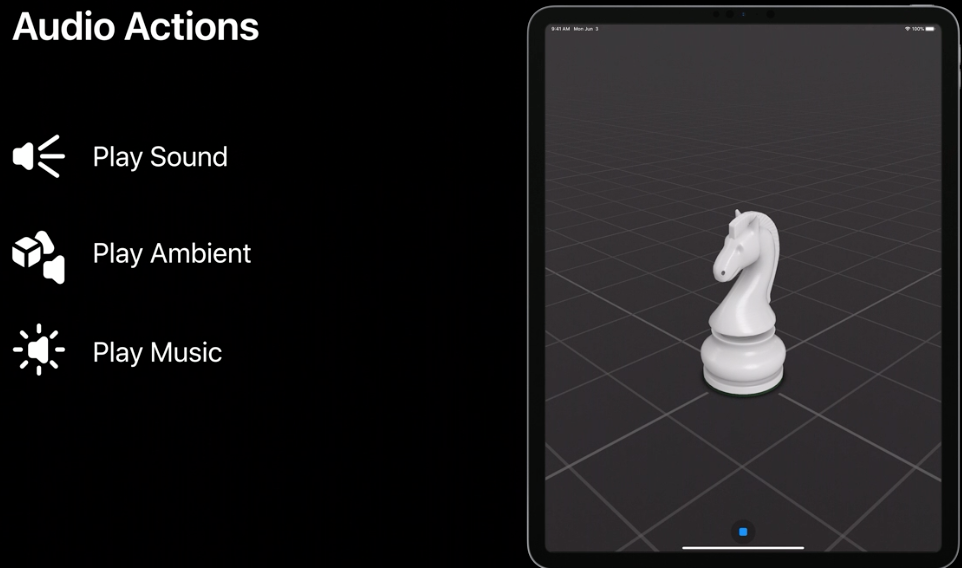

音频动作

音频有三种:

  • Play Sound:从 3D 物体发出的声音,即有近大远小效果,场景回声效果,物体遮挡效果
  • Play Ambient:场景中的环境音,受到场景中物体的影响
  • Play Music:从手机中发出的音乐,完成不受 AR 场景的影响

下面还要给场景添加各种动作,包括太阳自转,地球自转,地球公转,月球绕地球转,箭头的显示与隐藏等

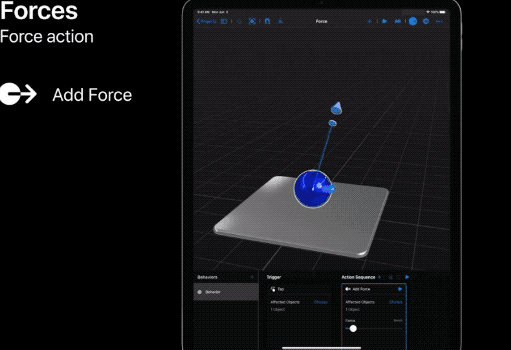

使用物理效果

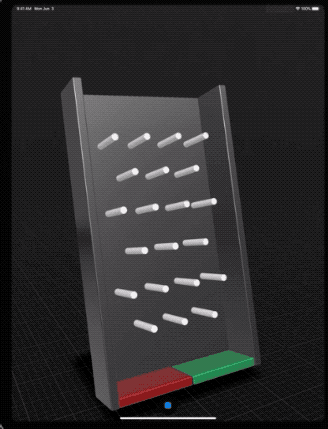

场景搭建完成后,就需要添加一些物理效果了。
如下图,包括碰撞,重力,等

物理材质

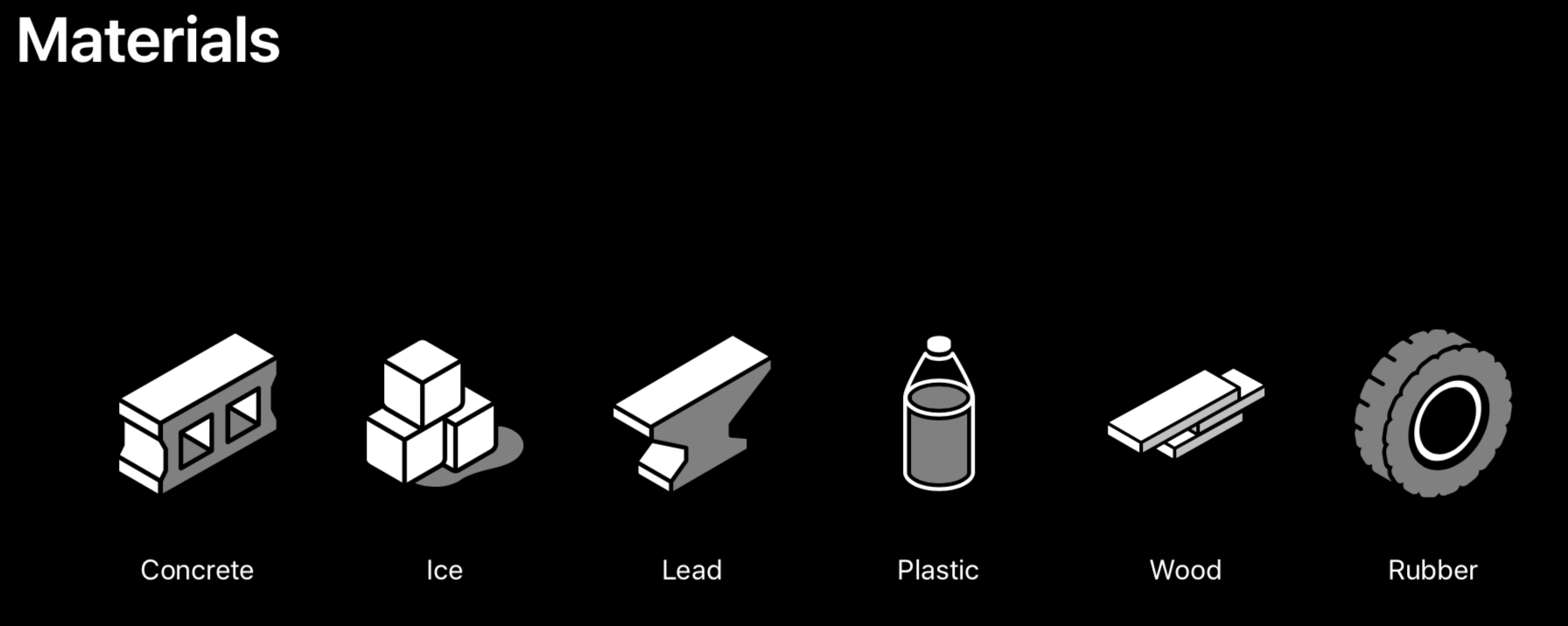

首先要选择的是物理材质,自带支持 6 种物理材质如下:

碰撞

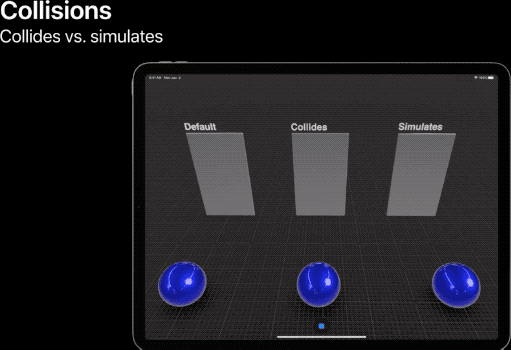

默认情况下,物体是没有碰撞效果的。如果只开启碰撞,则物体可以互相碰撞,但不会受到碰撞的影响。想要真实的物理效果,还需要开启模拟(Simulates)

构建应用程序

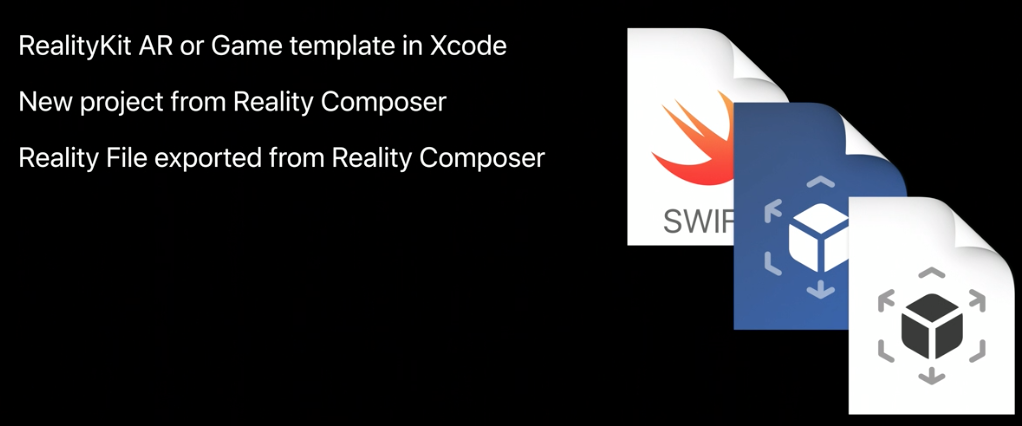

真正构建一个 app,需要 Xcode 的协作。共有三种方式:

  • 直接用 Xcode的 AR 或游戏模版生成 app
  • 用 Reality Composer 创建一个新工程
  • 从 Reality Composer 导出 Reality File 然后添加到 app 中

    下面我们着重介绍后两种

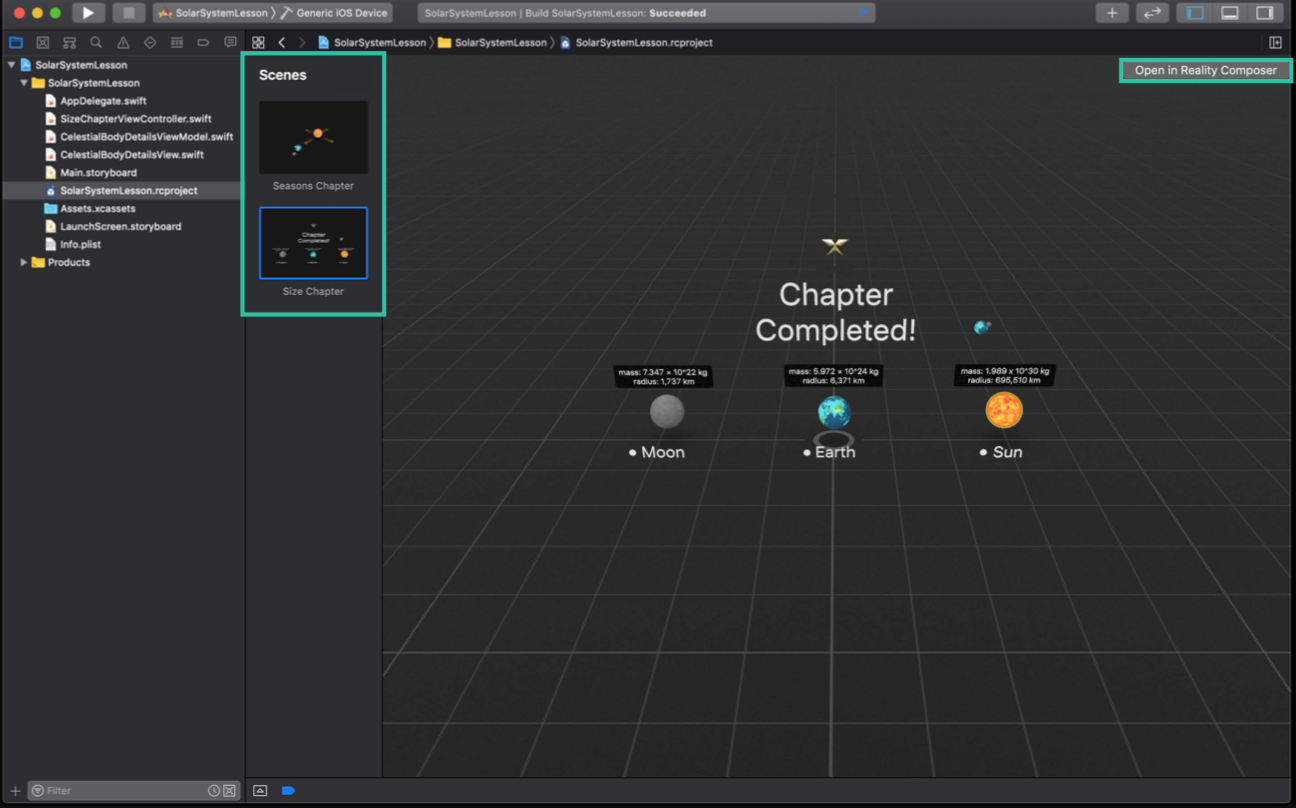

Reality Composer Project

Reality Composer Project 是:

  • Reality Composer 的项目文件
  • 包含在 ReaityKit AR 和游戏模版中
  • 可以在 Xcode 中预览

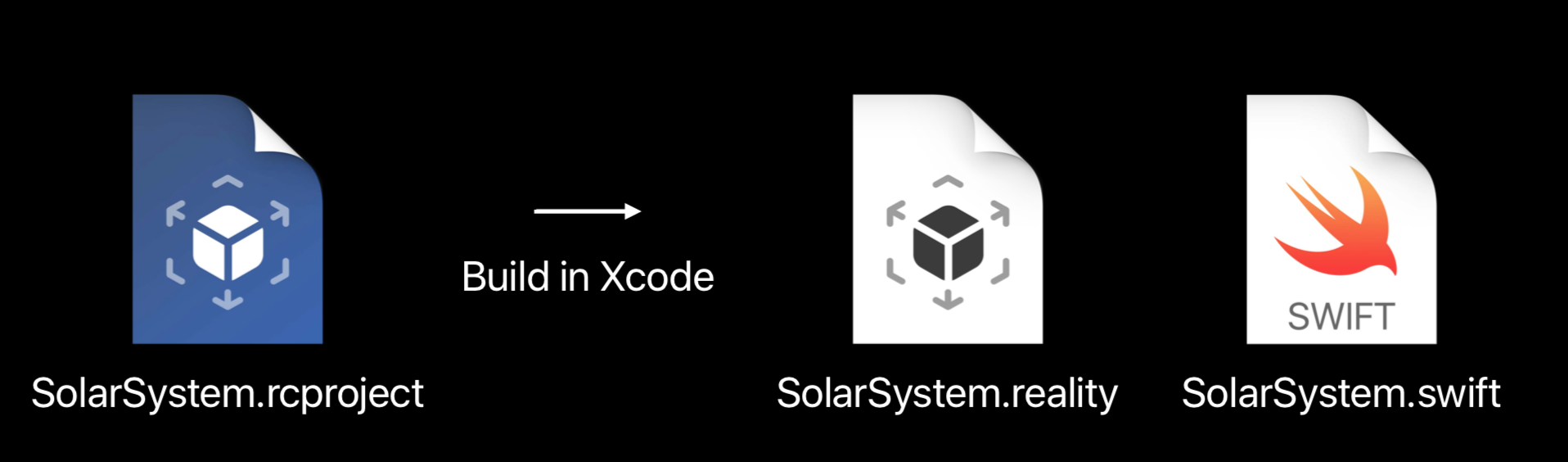

  • Xcode 自动输出为 Reality File(在 Xcode 中 build 时自动生成)

Reality文件

Reality File 包含了用于渲染和模拟的所有数据,且对 RealityKit 进行了专门优化。它可以:

  • 从 Reality Composer 中导出
  • 用 Xcode 中自动输出
  • 在应用中被直接引用
  • 在 AR Quick Look 中预览
    更多详情可以参考Advances in AR Quick Look

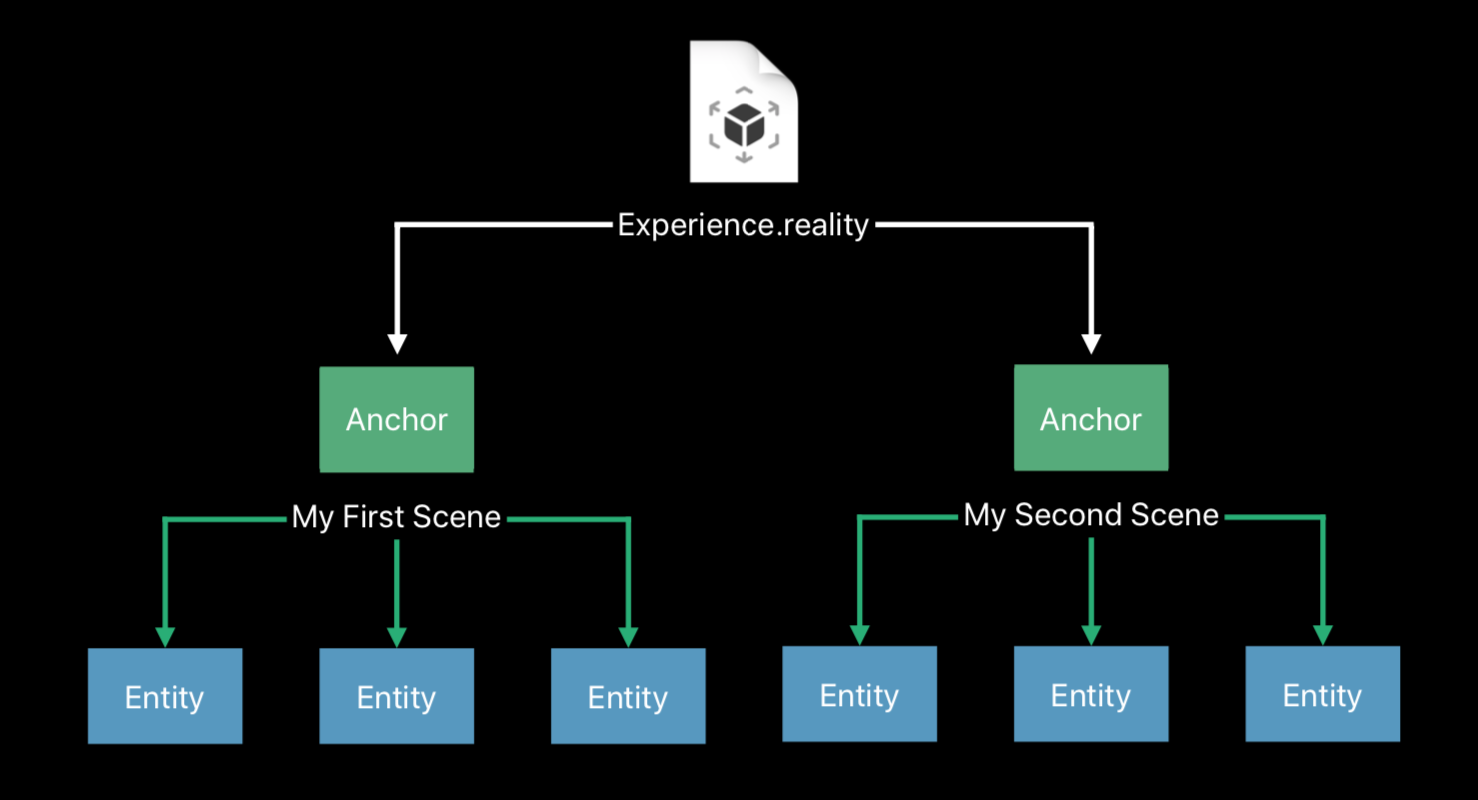

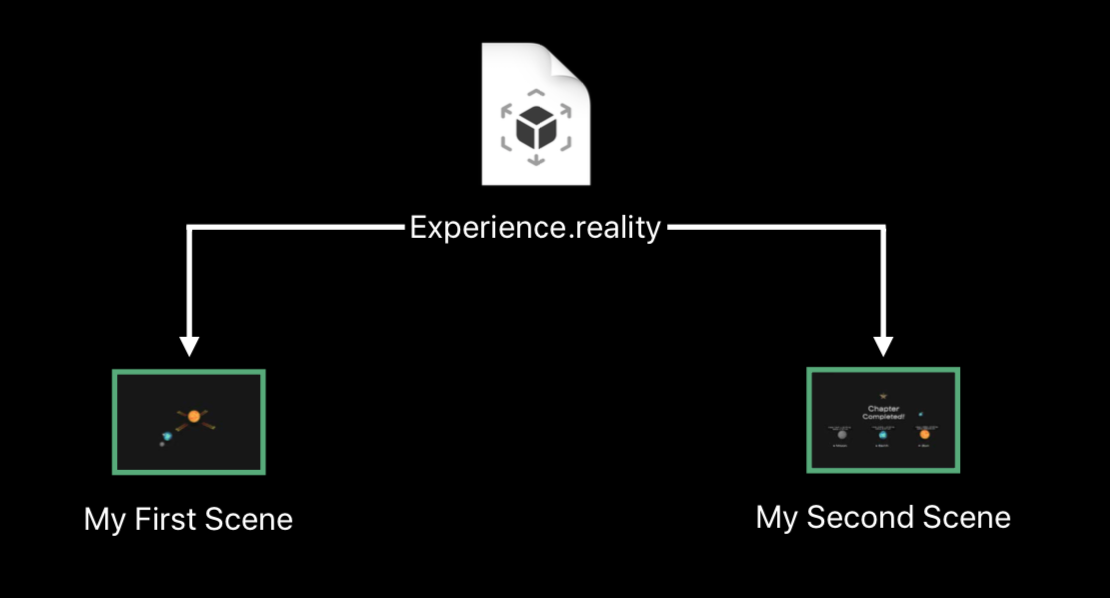

Reality File 结构如下,包含了多个场景(Scene),和内部的 3D 物体模型

而实际上,在 RealityKit 和 Xcode 中,场景就是锚点(Anchor),而 3D 物体就是实体(Entity)

Xcode 中的代码生成

当有了 Relity 文件后,实际上已经可以通过代码和字符串来访问里面的 3D 物体了,但是为了让 Reality 文件更好用,Xcode 还会自动生成 Swift 类文件

那么这个自动生成的 Swift 类文件中包含什么呢?是一些 app 相关的 API,如:

  • 场景(Scene)

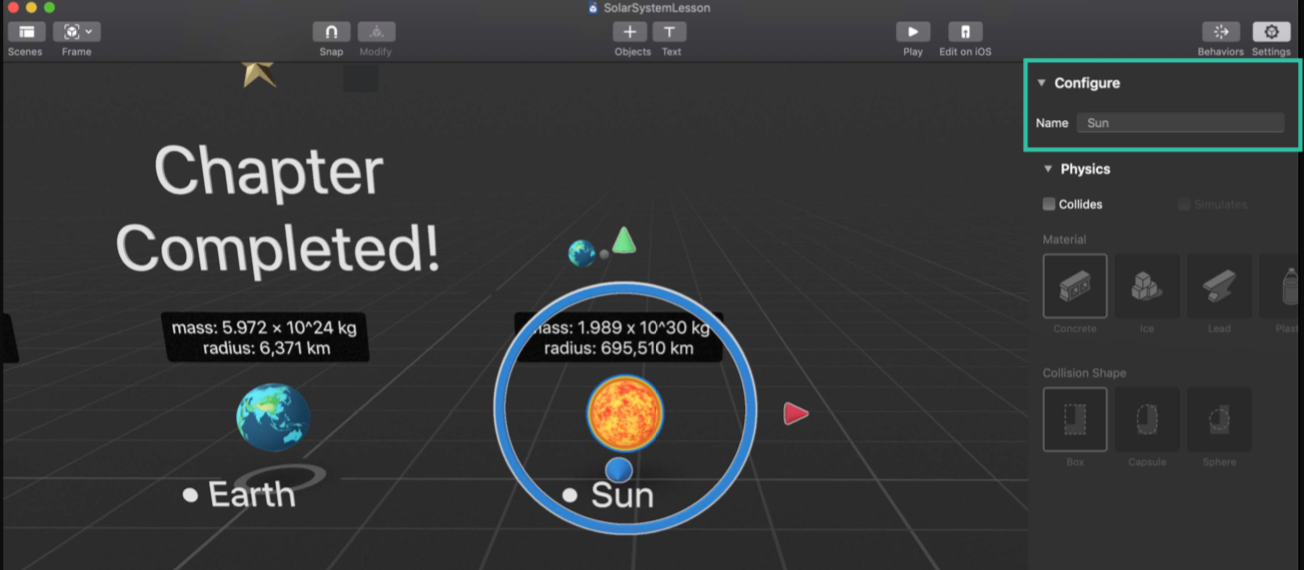

  • 已命名的实体(Named entities)命名见下图
  • 通知动作
  • 通知触发器

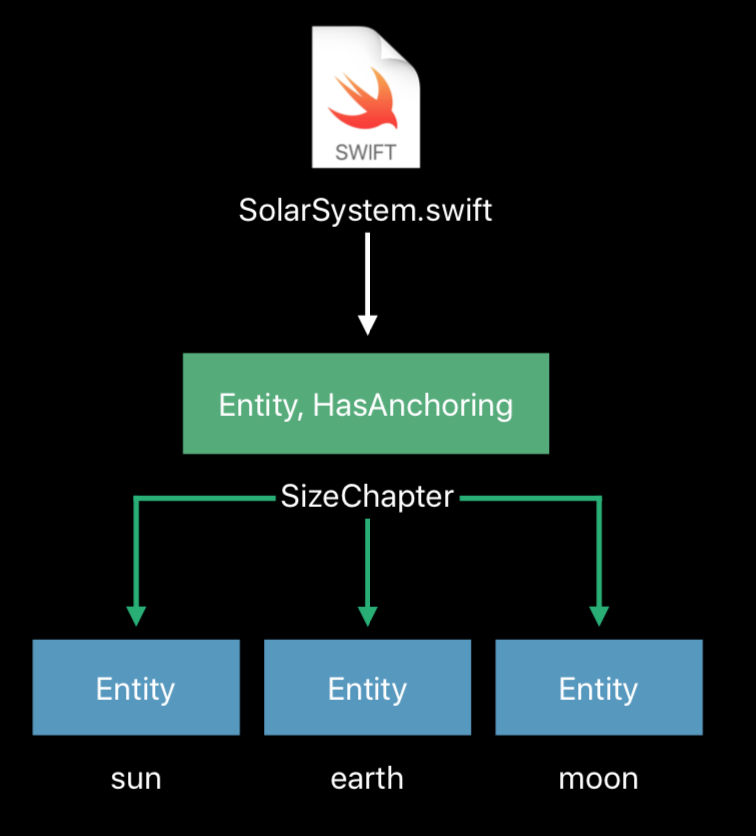

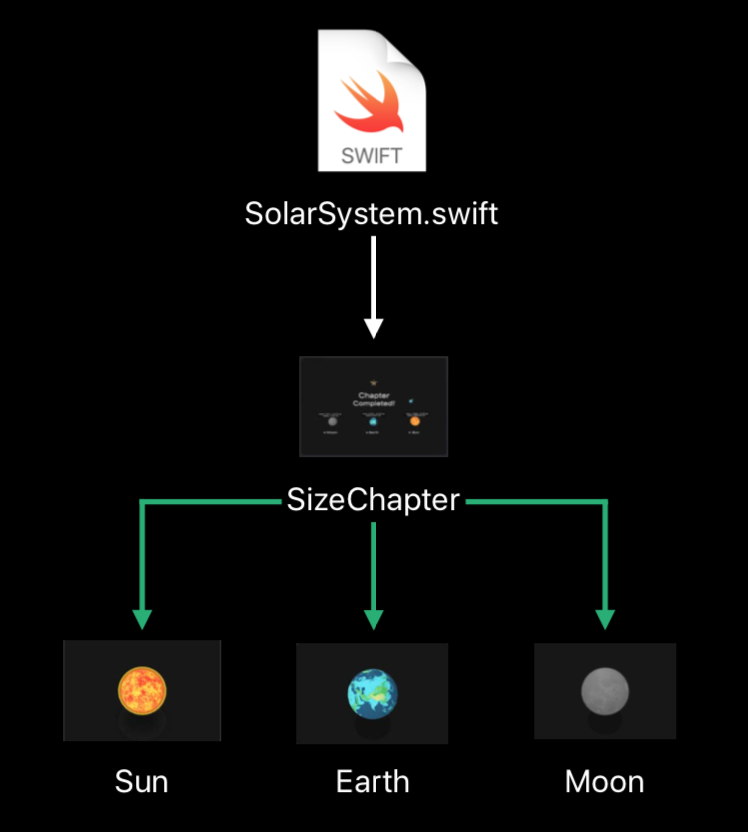

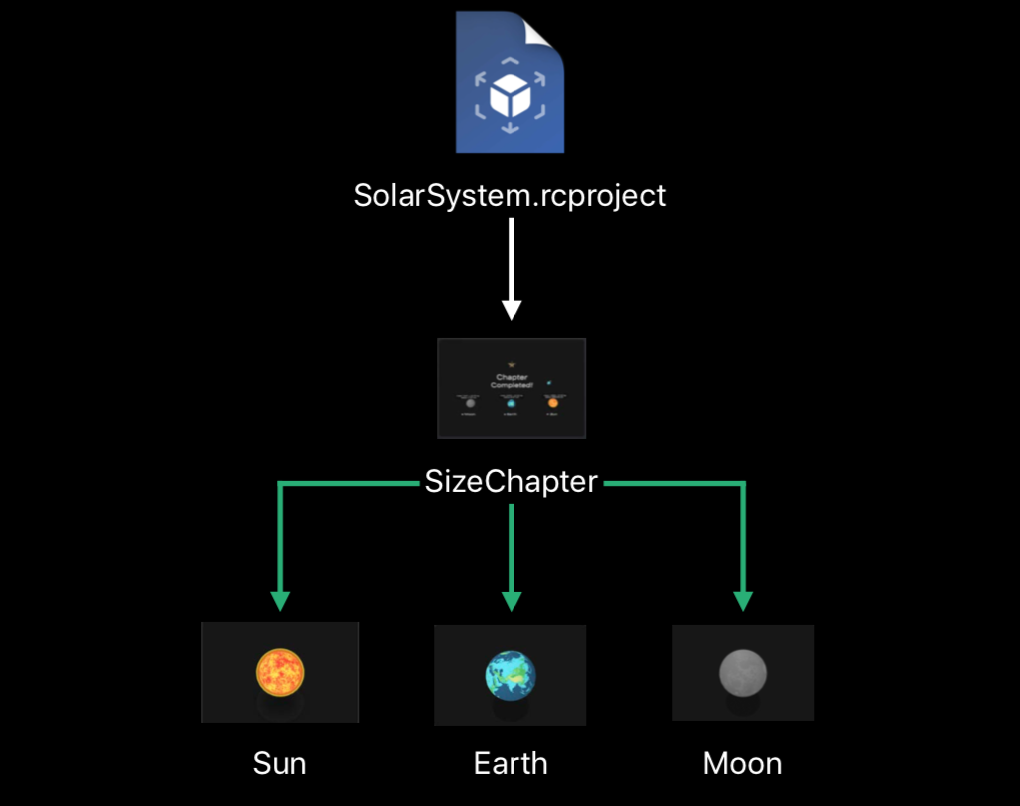

转换前后的对应关系如下图:


同时苹果也提供两种方法来加载 Reality 文件,首先是同步方法加载 Reality 文件:

let seasonsChapter = try? SolarSystem.loadSeasonsChapter()
 // Use the loaded anchor here
