用 OpenGL 对视频帧内容进行替换

OpenGL 学习系列文章

在群里面有人提到了这么一个实现:现有一段素材视频,想要对视频中的某个内容进行替换,换成自己的图片,这个怎么用 OpenGL 去实现呢?

首先要明确的是,视频是由一帧一帧图像组成的,它利用了人眼的视觉暂留效应,一秒内播放足够帧数的图片才会感觉到是连续的。

而想要对视频的内容进行替换,也就是要将每一帧图像的内容都进行替换了,一般来说这应该是属于视频后期处理了,用专业的 AE (Adobe After Effects)软件来处理会比较好。

处理思路

如果用 OpenGL 来处理,有这样的一个思路:

首先通过 MediaCodec 对每一帧图像内容进行解码,然后再通过 OpenGL 对当前解码的一帧图像进行处理,在原图像上加一个透明的遮罩层,遮罩层的要求就是对于要替换的内容区域是非透明的,其他区域透明,将遮罩层和原图像进行融合,最后得到的就是一帧被替换过内容图像了,再将处理过的一帧图像进行编码,重新编码成新的视频内容。

一直重复 解码 -> 处理 -> 编码这个过程,直到视频的每一帧内容都处理完了,就实现了对视频内容替换。

当然这仅仅是个思路,难点在于如何找到合适的遮罩层,如果视频图像内容是变动的,要替换的内容不是固定的,那么对于遮罩层要求更高了,每一帧处理都得有个合适的遮罩。

下面会针对视频的一帧图像内容进行处理,如何将一帧的图像内容替换了。

直接效果

效果如下:

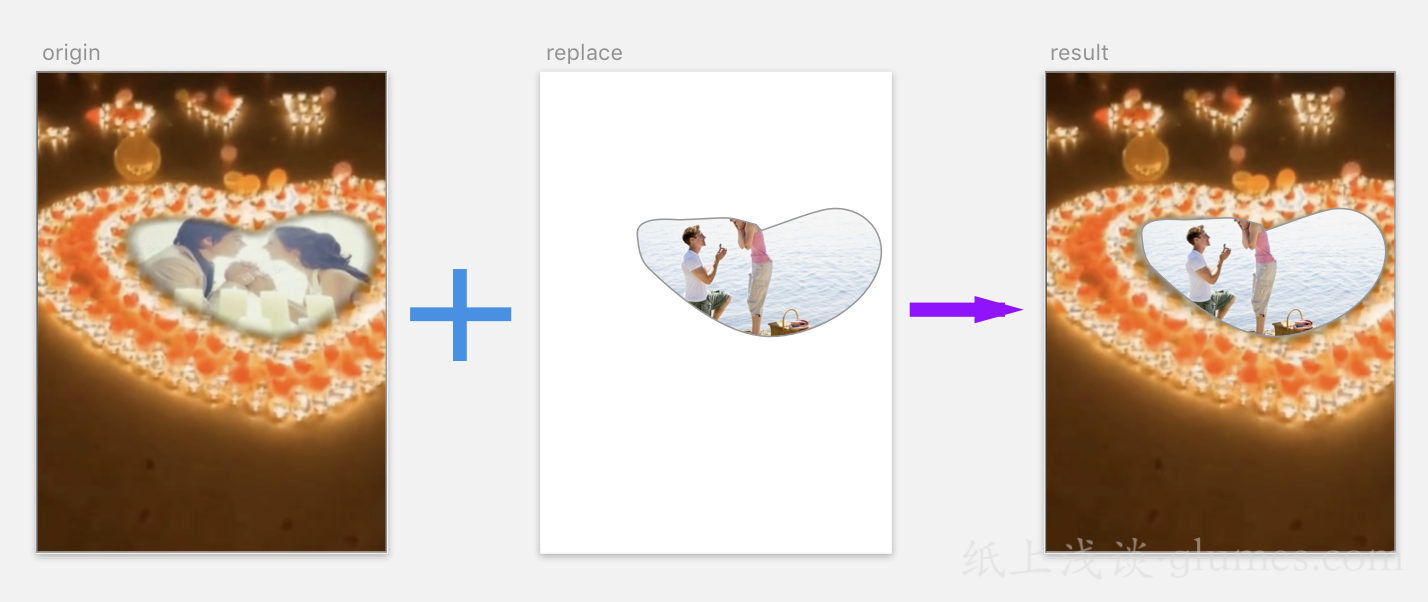

Sketch 设计图

Sketch 设计图

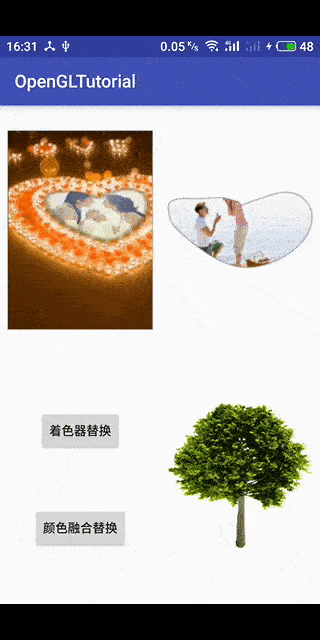

代码实现的效果,左上方的内容被右上方内容替换了,最后成了右下角的图片。

软件实现图

软件实现图

准备工作

不会做设计的开发不是好码农

是时候掏出我的大宝石软件 Sketch 切个图了:

准备一张待替换内容:

待替换图片

待替换图片

然后再切一张同等大小,并把中间圆形位置的图片替换成想要的图片,其他周边内容设置透明度为 0 。

带透明度的遮罩图

带透明度的遮罩图

接下来的事情就是将两张图片融合,分别介绍基于着色器和颜色混合来替换内容。

这两个方案都有一个共同点,就是要将带遮罩的图片覆盖在原图上,不同的是如何处理两个图片之间的覆盖,透明度就是一个比较好的切入点。

使用着色器进行替换

在 OpenGL 的渲染管线中,会先构建图形,然后进行光栅化,光栅化后对每一个片元着色,在这个着色过程中可以根据需要对片元进行处理,包括抛弃某些片元等,简单说在 OpenGL 中就是先有形后有色,而在有形有色的过程中可以搞点小操作~~

对片元进行处理就是我们的片元着色器脚本了。

precision mediump float;
varying vec2 vTextureCoord; //接收从顶点着色器过来的参数
uniform sampler2D sTexture;//纹理内容数据
void main() {
   vec4 bcolor = texture2D(sTexture, vTextureCoord);//给此片元从纹理中采样出颜色值
   if(bcolor.a<0.6) {
           discard;
   } else {
      gl_FragColor=bcolor;
}}

我们的遮罩图除了要替换的内容,其他地方都是透明的,根据采样出的透明度值小于阈值,就抛弃该片元,直接就不显示了。

而透明度满足要求的就会显示,并且在最后映射到视口上时,直接覆盖了原有的颜色。

通过这种方式就实现了内容替换。

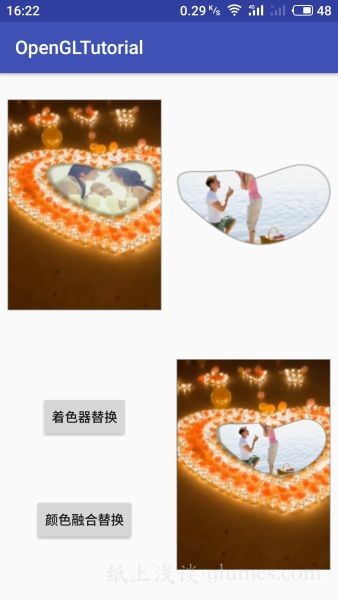

使用着色器进行替换

使用着色器进行替换

使用颜色混合进行替换

使用颜色混合的方式不像着色器那样简单粗暴,要么抛弃某些片元,要么直接覆盖了。

它是根据一定的计算规则,来计算两个颜色之间的融合。
