初学 LLVM

学 LLVM Clang 能做什么?

参考 http://clang.llvm.org/docs/Tooling.html

  • 语法树分析语言转换。libclang、libTooling。

语言转换就是比如把 oc代码 转成 Swift代码,或者把 oc代码 转成 js代码。

  • Clang 插件开发

可以用来做代码检查(命名规范、代码规范),安装包瘦身等等各种事情。
编写插件可以参考官方教程
http://clang.llvm.org/docs/ClangPlugins.html
http://clang.llvm.org/docs/ExternalClangExamples.html
http://clang.llvm.org/docs/RAVFrontendAction.html

滴滴的动态化方案 DynamicCocoa 就是使用了一个将 OC 源码转 JS 的插件来进行代码的转换.
鹅厂的动态化方案 OCS 是直接在端内写了个编译器.
可以搜索 《DynamicCocoa:滴滴 iOS 动态化方案的诞生与起航》 和 《OCS——史上最疯狂的iOS动态化方案》查看介绍。

  • Pass 开发。

可以用来做代码优化代码混淆等。
官方 Pass 教程 https://llvm.org/docs/WritingAnLLVMPass.html

  • 开发新的编程语言

用LLVM开发新语言
原文:http://llvm.org/docs/tutorial/index.html
译文:https://llvm-tutorial-cn.readthedocs.io/en/latest/index.html

Kaileidoscope: LLVM Tutorial Chinese version
中文:https://kaleidoscope-llvm-tutorial-zh-cn.readthedocs.io/zh_CN/latest/index.html

还是说说 LLVM 到底是什么吧,LLVM的项目是一个模块化和可重复使用的编译器和工具技术的集合.LLVM 曾经是一个缩写词,现在不是,它就是这个项目的名称。
Clang 是 LLVM 的子项目,是 C,C++ 和 Objective-C 编译器。

再来一个更容易理解的说法,iOS 开发中 Objective-C 是 Clang / LLVM 来编译的。(swift 是 Swift / LLVM)


传统的编译器最流行的设计是分三段,分别是前端(Frontend),优化器(Optimizer)和后端(Backend).

前端(Frontend)负责解析源代码,检查语法错误,并将其翻译为抽象的语法树(Abstract Syntax Tree).也就是词法分析,语法分析,语义分析和生成中间代码。

优化器(Optimizer)负责进行各种转换尝试改进代码的运行时间.release 包比 debug 包体积小运行快,其中的一个原因就是优化器起作用。比如重复计算的消除。

后端(Backend)用来生成实际的机器码.

这种设计有很多优点,但实际这一结构却从来没有被完美实现过。GCC 做的比较好,实现了很多前端和后端,支持了很多语言。但是有个缺陷,那就是他们是一个完整的可执行文件,没有把前端和后端分的太开,所以GCC 为了支持一门新的语言,或者支持一种新的平台,就变得比较困难。

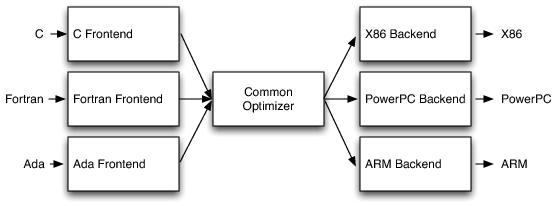

LLVM 就解决了上面的问题,因为它被设计为一组库,而不是一个编译器,如下图

从上图中我们发现LLVM与GCC在三段式架构上并没有本质区别,也是分为前端、优化器和后端。但是,其设计最重要的方面是不同的前端、后端使用同一的中间代码 LLVM Intermediate Representation (LLVM IR) . 也就是图中的 LLVM Optimizer

这种设计的好处就是,如果需要支持一种新的编程语言,那么只需要实现一个新的前端。
如果需要支持一种新的硬件设备,那么只需要实现一个新的后端。优化阶段是一个通用的阶段,它针对的是同一的LLVM IR,不论是支持新的编程语言,还是支持新的硬件设备,都不需要对优化阶段做修改。

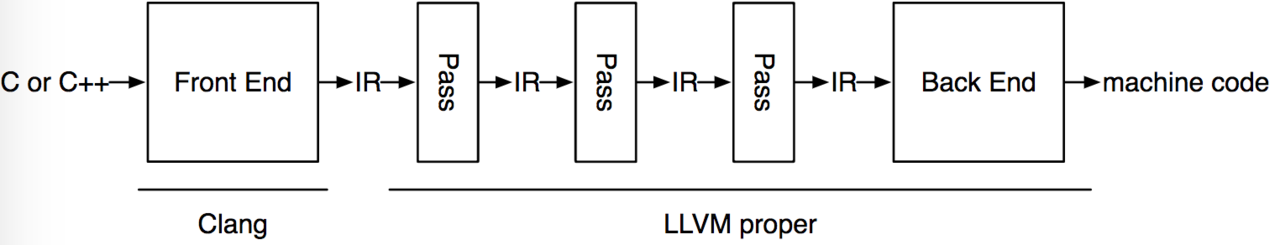

Clang 就是基于LLVM架构的C/C++/Objective-C编译器前端,如下图

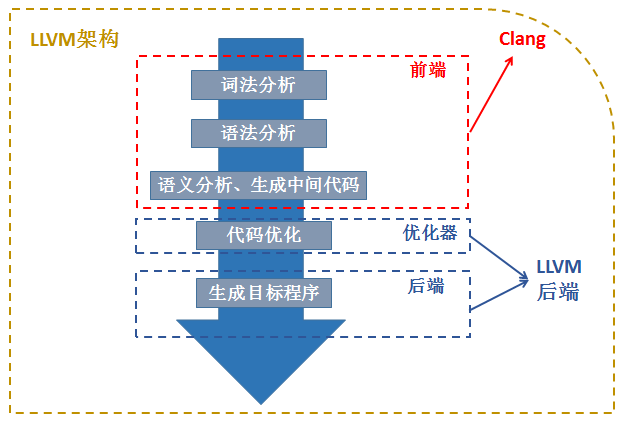

Clang 主要处理一些和具体机器无关的针对语言的分析操作.编译器的优化器部分和后端部分是LLVM后端,也可以直接叫 LLVM(狭义的LLVM),广义上LLVM 就是整个LLVM架构。

看上面的图,左边是编程语言,最终是机器码,在我们Xcode 中编写的代码首先会经过 clang 这个编译器前端,他会生成中间代码(IR),这个中间代码又经过一系列的优化,这些优化就是 Pass,如果咱要编写中间代码优化代码的话,那就是编写Pass,最后就是生成机器码.
通过图也可以看出,Pass 是 LLVM 系统转化和优化的工作的一个节点,每个节点做一些工作,这些工作加起来就构成了 LLVM 整个系统的优化和转化。

在编译一个源文件时,编译器的处理过程分为几个阶段。
用命令行查看一下OC源文件的编译过程

$ clang -ccc-print-phases main.m
0: input, "main.m", objective-c
1: preprocessor, {0}, objective-c-cpp-output
2: compiler, {1}, ir
3: backend, {2}, assembler
4: assembler, {3}, object
5: linker, {4}, image
6: bind-arch, "x86_64", {5}, image

一共是7个阶段,
第0个阶段找到源代码,读入文件。
第1个阶段 preprocessor,预处理器,就是把头导入,宏定义给展开,包括 #define#include#import#indef#pragma
第2阶段就是 compiler,编译器编译成 ir 中间代码。
第3阶段就是交给后端,来生成汇编代码(assembler)。
第4阶段是将汇编代码转换为目标对象文件
第5阶段是链接器,将多个目标对象文件合并为一个可执行文件 (或者一个动态库) 。
最后一阶段 生成可执行文件 :Mach-O

预处理(Preprocess)
先看一下预处理阶段干了什么事情:
创建一个main.m 文件

#import <Foundation/Foundation.h>
#define TEN 10
int main(int argc, char * argv[]) {
    int a = TEN;
    int b = 8;
    NSLog(@"num = %d",a+b);
    return 0;
}

执行下面命令

$ clang -E main.m

我们会发现导入了很多的头文件内容,

...
# 181 "/System/Library/Frameworks/Foundation.framework/Headers/Foundation.h" 2 3
# 1 "/System/Library/Frameworks/Foundation.framework/Headers/FoundationLegacySwiftCompatibility.h" 1 3
# 185 "/System/Library/Frameworks/Foundation.framework/Headers/Foundation.h" 2 3
# 13 "main.m" 2

int main(int argc, char * argv[]) {
    int a = 10;
    int b = 8;
    NSLog(@"num = %d",a+b);
    return 0;
}

可以看到上面的预处理已经把宏替换了,并且导入了头文件。 main 函数上面的一大堆内容就是 Foundation.h 文件中的内容去替换 #import <Foundation/Foundation.h> 这行代码,如果 Foundation.h 中也使用了类似的宏引入,则会按照同样的处理方式用各个宏对应的真正代码进行逐级替代。

这也就是为什么人们主张头文件最好尽量少的去引入其他的类或库,因为引入的东西越多,编译器需要做的处理就越多。

在 Xcode 中,可以通过这样的方式查看任意文件的预处理结果:Product -> Perform Action -> Preprocess
当然,这个的结果和咱自己执行的命令看到的结果稍微有点不同,因为他带了很多参数。通过下图的方式查看

涉及到导入头文件这块的不同, 是因为命令行会加上 -fmodules参数.
用咱iOS熟悉的表达方式是 @import 优于 #import 优于 #include
如果在代码中写了 #include <stdio.h> 导入语句,用 Xcode 预编译后,会自动变成 @import Darwin.C.stdio. 对 modules 具体描述以及命令可以查看 Clang 8 documentation 的 Modules 部分。
http://clang.llvm.org/docs/Modules.html

词法分析 (Lexical Analysis)
在预处理之后,就要进行词法分析了,将预处理过的代码转化成一个个 Token,比如左括号、右括号、等于、字符串等等。

clang -fmodules -fsyntax-only -Xclang -dump-tokens main.m

对clang 命令参数的简单说明
-fmodules :允许modules的语言特性
-fsyntax-only : 防止编译器生成代码,只是语法级别的说明和修改
-Xclang: 向 clang 编译器传递参数
-dump-tokens: 运行预处理器,拆分内部代码段为各种token

下面是一段简单的 Objective-C hello word 程序

int main() {
  NSLog(@"hello, %@", @"world");
  return 0;
}

执行词法分析命令后输出

$ clang -fmodules -fsyntax-only -Xclang -dump-tokens main.m
int 'int'     [StartOfLine]  Loc=<main.m:34:1>
identifier 'main'     [LeadingSpace] Loc=<main.m:34:5>
l_paren '('        Loc=<main.m:34:9>
r_paren ')'        Loc=<main.m:34:10>
l_brace '{'     [LeadingSpace] Loc=<main.m:34:12>
identifier 'NSLog'     [StartOfLine] [LeadingSpace]   Loc=<main.m:35:5>
l_paren '('        Loc=<main.m:35:10>
at '@'        Loc=<main.m:35:11>
string_literal '"hello, %@"'        Loc=<main.m:35:12>
comma ','        Loc=<main.m:35:23>
at '@'     [LeadingSpace] Loc=<main.m:35:25>
string_literal '"world"'        Loc=<main.m:35:26>
r_paren ')'        Loc=<main.m:35:33>
semi ';'        Loc=<main.m:35:34>
return 'return'     [StartOfLine] [LeadingSpace]   Loc=<main.m:36:5>
numeric_constant '0'     [LeadingSpace] Loc=<main.m:36:12>
semi ';'        Loc=<main.m:36:13>
r_brace '}'     [StartOfLine]  Loc=<main.m:37:1>
eof ''        Loc=<main.m:37:2>

可以看到,int 是一个Token, 是一个Token,就连, ;都是Token,每个 Token 都包含了对应的源码内容和其在源码中的位置。
这样一来,如果编译过程中遇到什么问题,clang 能够在源码中指出出错的具体位置.

语法分析 (Semantic Analysis)
根据当前语言的语法,验证语法是否正确,并将之前生成的 Token 解析成一棵抽象语法树(abstract syntax tree -- AST)

clang -fmodules -fsyntax-only -Xclang -ast-dump main.m

-ast-dump : 构建抽象语法树AST,然后对其进行拆解和调试

例子

#import <Foundation/Foundation.h>

@interface World : NSObject
- (void)hello;
@end

@implementation World
- (void)hello {
    NSLog(@"hello, world");
}
@end

int main(int argc, char * argv[]) {
    World* world = [World new];
    [world hello];
}

执行语法分析命令后输出

$ clang -fmodules -fsyntax-only -Xclang -ast-dump main.m
...

|-ImportDecl 0x7f9f151fa818 <main.m:34:1> col:1 implicit Foundation
|-ObjCInterfaceDecl 0x7f9f151fc1e0 <line:36:1, line:38:2> line:36:12 World
| |-super ObjCInterface 0x7f9f151fa908 'NSObject'
| |-ObjCImplementation 0x7f9f151fc458 'World'
| `-ObjCMethodDecl 0x7f9f151fc3d0 <line:37:1, col:14> col:1 - hello 'void'
|-ObjCImplementationDecl 0x7f9f151fc458 <line:40:1, line:44:1> line:40:17 World
| |-ObjCInterface 0x7f9f151fc1e0 'World'
| `-ObjCMethodDecl 0x7f9f151fc4f0 <line:41:1, line:43:1> line:41:1 - hello 'void'
|   |-ImplicitParamDecl 0x7f9f14824c38 <<invalid sloc>> <invalid sloc> implicit self 'World *'
|   |-ImplicitParamDecl 0x7f9f14824cc0 <<invalid sloc>> <invalid sloc> implicit _cmd 'SEL':'SEL *'
|   `-CompoundStmt 0x7f9f14824e98 <col:15, line:43:1>
|     `-CallExpr 0x7f9f14824e50 <line:42:5, col:26> 'void'
|       |-ImplicitCastExpr 0x7f9f14824e38 <col:5> 'void (*)(id, ...)' <FunctionToPointerDecay>
|       | `-DeclRefExpr 0x7f9f14824d20 <col:5> 'void (id, ...)' Function 0x7f9f151fc588 'NSLog' 'void (id, ...)'
|       `-ImplicitCastExpr 0x7f9f14824e80 <col:11, col:12> 'id':'id' <BitCast>
|         `-ObjCStringLiteral 0x7f9f14824dc0 <col:11, col:12> 'NSString *'
|           `-StringLiteral 0x7f9f14824d88 <col:12> 'char [13]' lvalue "hello, world"
|-FunctionDecl 0x7f9f1582dab8 <line:45:1, line:49:1> line:45:5 main 'int (int, char **)'
| |-ParmVarDecl 0x7f9f1582d858 <col:10, col:14> col:14 argc 'int'
| |-ParmVarDecl 0x7f9f1582d970 <col:20, col:32> col:27 argv 'char **':'char **'
| `-CompoundStmt 0x7f9f14165100 <col:35, line:49:1>
|   |-DeclStmt 0x7f9f1582dc70 <line:47:5, col:31>
|   | `-VarDecl 0x7f9f1582dbd0 <col:5, col:30> col:12 used world 'World *' cinit
|   |   `-ObjCMessageExpr 0x7f9f1582dc40 <col:20, col:30> 'World *' selector=new class='World'
|   `-ObjCMessageExpr 0x7f9f1582dce0 <line:48:5, col:17> 'void' selector=hello
|     `-ImplicitCastExpr 0x7f9f1582dcc8 <col:6> 'World *' <LValueToRValue>
|       `-DeclRefExpr 0x7f9f1582dc88 <col:6> 'World *' lvalue Var 0x7f9f1582dbd0 'world' 'World *'
`-<undeserialized declarations>

main 函数在 FunctionDecl 节点
ParmVarDecl 节点对应着 main 函数的参数

在抽象语法树中的每个节点都标注了其对应源码中的位置.
可以查看 Clang 8 documentation 的 Clang AST简介
http://clang.llvm.org/docs/IntroductionToTheClangAST.html

一旦编译器把源码生成了抽象语法树,编译器可以对这棵树做静态分析.如果你把 clang 的代码仓库 clone 到本地,然后进入目录 lib/StaticAnalyzer/Checkers,你会看到所有静态检查内容.

IR 代码生成 (CodeGen)
完成这些步骤后就可以开始IR中间代码的生成了.
IR 是 Frontend(前端) 的输出,也是 Backerend(后端) 的输入,桥接前后端。

LLVM IR 有三种表示格式(本质上是一样的)

  • 文本格式,便于阅读,类似于汇编语言,扩展名 .ll$ clang -S -fobjc-arc -emit-llvm main.m
  • bitcode 格式,二进制格式,便于存储,扩展名 .bc$ clang -c -fobjc-arc -emit-llvm main.m
  • 内存格式.

对clang 命令参数的简单说明
-fobjc-arc : 为OC对象生成retain和release的调用
-emit-llvm :使用LLVM描述汇编和对象文件
-S :只运行预处理和编译步骤
-c :只运行预处理,编译和汇编步骤

看一个 IR 的简单例子,
main.m 文件

void test(int a, int b){
    int c = a + b -4;
}

执行命令 clang -S -fobjc-arc -emit-llvm main.m -o main.ll

main.ll 文件(省略了部分非 test 函数的内容)
```c
...

; Function Attrs: noinline nounwind ssp uwtable
define void @test(i32, i32) #0 {
%3 = alloca i32, align 4
%4 = alloca i32, align 4
%5 = alloca i32, align 4
store i32 %0, i32* %3, align 4
store i32 %1, i32* %4, align 4
%6 = load i32, i32* %3, align 4
