WebRTC-Native 源码导读(六):iOS P2P 连接过程和 DataChannel 使用

今天给大家带来 WebRTC iOS demo 的工作流程分析(P2P 连接过程),以及 DataChannel 的使用示例。最后,我把 WebRTC iOS demo 的代码从 WebRTC 代码库中摘了出来,并使用 CocoaPods 上 Google 发布的预编译库,GitHub 传送门

另外,从本篇开始,「WebRTC-Android 源码导读」系列正式升级为「WebRTC-Native 源码导读」 :)

AppRTCMobile 工作流程

界面入口

  • 点击 Start call
  • AppRTCMobile/ios/ARDMainViewController.m mainView:didInputRoom:isLoopback
  • AppRTCMobile/ios/ARDVideoCallViewController.m initForRoom:isLoopback:delegate

server 交互、P2P 连接

  • AppRTCMobile/ARDAppClient.m connectToRoomWithId:settings:isLoopback,访问 apprtc server 加入房间
    • 创建 RTCPeerConnectionFactory
    • 获取 iceServers 配置 AppRTCMobile/ARDTURNClient.m requestServersWithCompletionHandler
    • 加入房间 AppRTCMobile/ARDAppEngineClient.m joinRoomWithRoomId:isLoopback:completionHandler,和 AppRTC-Android 一样,根据房间号、baseUrl 确定访问 apprtc server 的地址
    • 获取 iceServers 配置成功以及加入房间成功后,都会尝试 startSignalingIfReady
    • 加入房间成功后,会调用 registerWithColliderIfReady 建立长连接
  • AppRTCMobile/ARDAppClient.m startSignalingIfReady,建立 PeerConnection
    • 创建 RTCPeerConnection 对象
    • createMediaSenders 里创建 source, track, stream
    • 如果是 _isInitiator,调用 _peerConnection offerForConstraints 创建 offer,调用 _peerConnection setLocalDescription 设置 local sdp,调用 self sendSignalingMessage 通过长连接发送 offer
    • 否则调用 drainMessageQueueIfReady 检查是否收到长连接消息,并在 processSignalingMessage 中处理
    • 收到 offer/answer 后调用 _peerConnection setRemoteDescription 设置 remote sdp;设置成功后,调用 _peerConnection answerForConstraints 创建 answer,设置 local sdp,并通过长连接发送 answer
    • 收到 ice candidate 后调用 _peerConnection addIceCandidate 设置 candidate
    • 收到 bye 消息后,退出房间

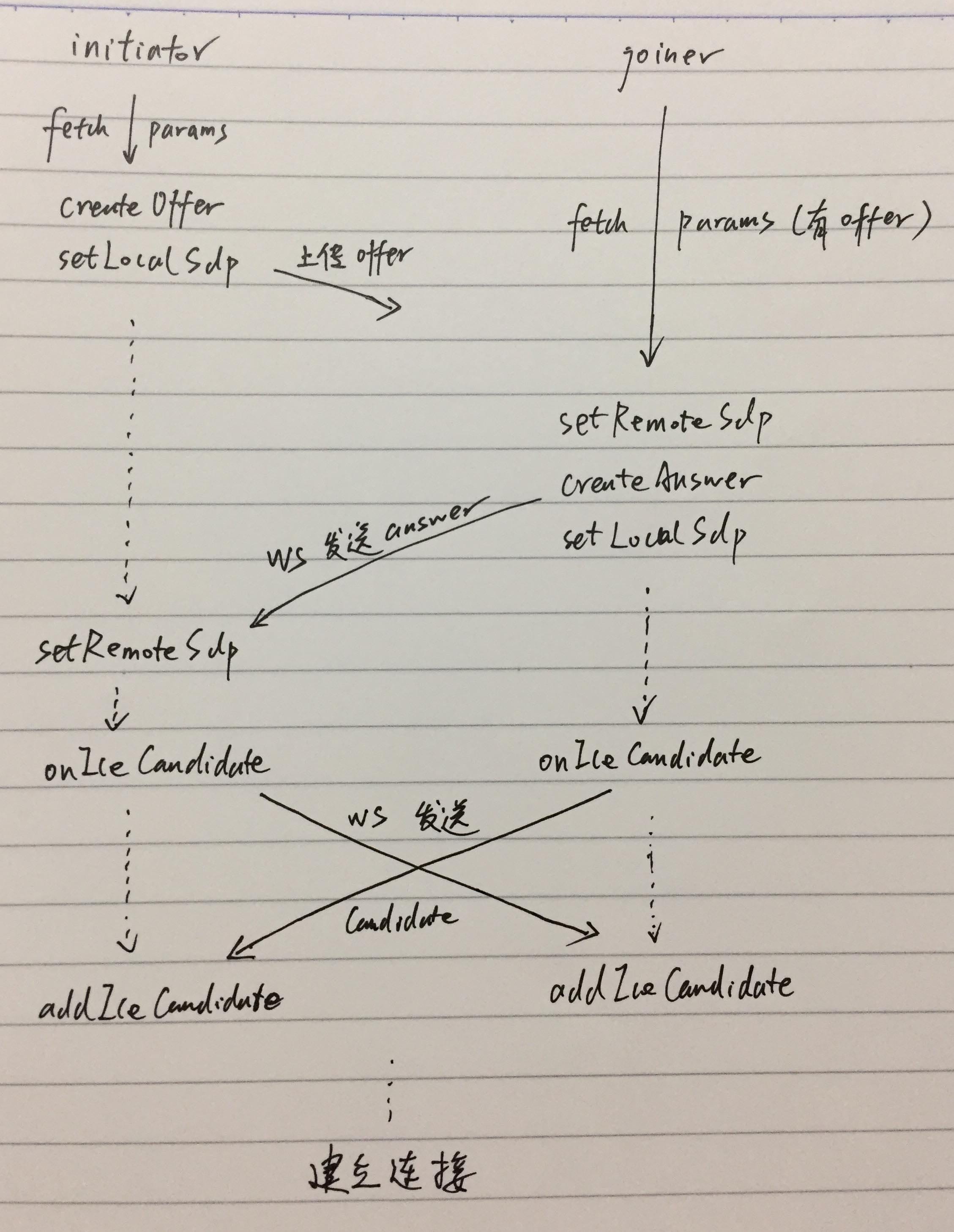

建立 P2P 连接的流程和安卓基本一致(_附安卓流程图_):

iceServers 配置的获取逻辑等同于下面的两次 HTTP 请求:

  • curl https://appr.tc/params,取得 ice_server_url,例如 https://networktraversal.googleapis.com/v1alpha/iceconfig?key=AIzaSyAJdh2HkajseEIltlZ3SIXO02Tze9sO3NY

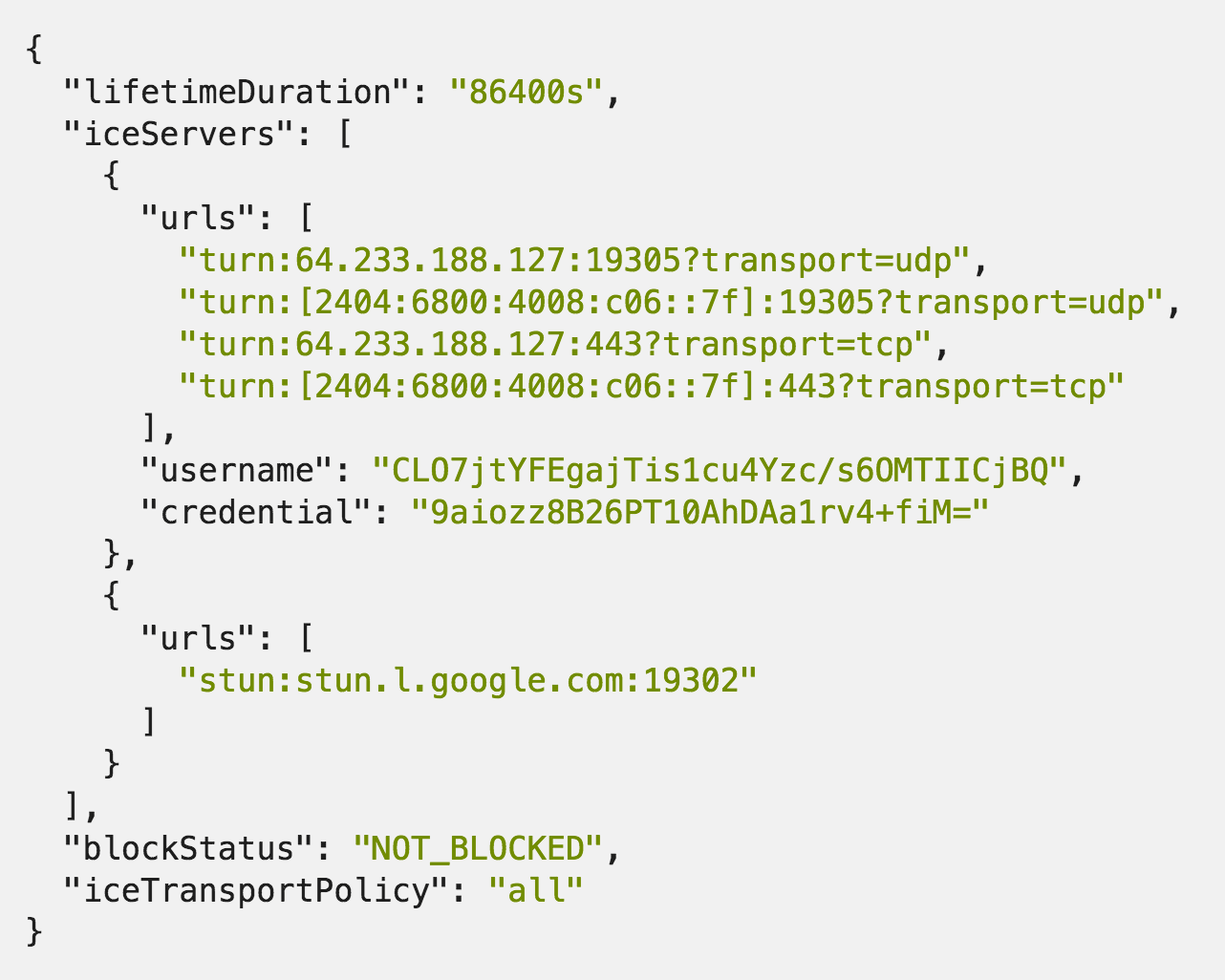

  • curl -XPOST -H "referer: https://appr.tc" -d "" https://networktraversal.googleapis.com/v1alpha/iceconfig?key=AIzaSyAJdh2HkajseEIltlZ3SIXO02Tze9sO3NY 取得 iceServers 配置:

我们在开箱即用的 WebRTC 开发环境中部署的 ICE Server 其实就是直接返回 iceServers 配置的,它返回的数据类似如下:
