WebRTC Native 源码导读(八):iOS 视频渲染实现分析

前面我们已经知道,相机数据采集之后,会通过 RTCVideoCapturerDelegatecapturer:didCaptureVideoFrame 回调抛出。在 WebRTC iOS 工程中,这个 delegate 只有一个实现,它就是 RTCVideoSource

视频数据采集之后的处理,iOS 和 Android 有一个很大的差别。iOS 的本地视频预览没有使用自定义渲染,而是简单把 AVCaptureSessionAVCaptureVideoPreviewLayer 绑定了一下,利用了系统已有的预览功能;而 Android 无论是本地视频预览还是远端视频渲染,走的都是 VideoRenderer 的自定义渲染流程。

本地视频预览

WebRTC iOS 的本地视频预览利用 AVCaptureVideoPreviewLayer 实现,Apple 官方文档有对这个类有简单的使用示例:

AVCaptureSession* captureSession = <#Get a capture session#>;
AVCaptureVideoPreviewLayer* previewLayer =
    [AVCaptureVideoPreviewLayer layerWithSession:captureSession];
UIView* aView = <#The view in which to present the layer#>;
previewLayer.frame =
    aView.bounds;  // Assume you want the preview layer to fill the view.
[aView.layer addSublayer:previewLayer];

其实很简单,就是两步:把 session 设置给 layer;把 layer 加到 view 中。

在 WebRTC 里这个逻辑实现在 RTCCameraPreviewView 中:

  • RTCCameraPreviewView 继承自 UIView,通过重载 layerClass 静态函数,使得自己使用 AVCaptureVideoPreviewLayer 作为自己的 layer 类型;
  • ARDVideoCallViewControllerappClient:didCreateLocalCapturer 函数中,为 RTCCameraPreviewView.captureSession 赋值,进而触发 RTCCameraPreviewViewsetCaptureSession 函数;
  • RTCDispatcherTypeMain 队列里获取 layer,在 RTCDispatcherTypeCaptureSession 队列里赋值 previewLayer.session,最后再在 RTCDispatcherTypeMain 队列里更新视频预览方向;

setCaptureSession 函数里切换了三次线程,前后两次是为了确保 UIView.layer 的访问都在主线程,而中间这次切换则是为了保证 layer 设置 session 的操作和 session 启停的线程保持一致,我们可以在 RTCCameraPreviewView.h 的注释中看到这个说明:

/** The capture session being rendered in the view. Capture session
 *  is assigned to AVCaptureVideoPreviewLayer async in the same
 *  queue that the AVCaptureSession is started/stopped.
 */

远端视频渲染

让我们采用分析安卓视频渲染时的思路,先看看视频数据从何而来,再看视频数据如何渲染。

视频数据来源

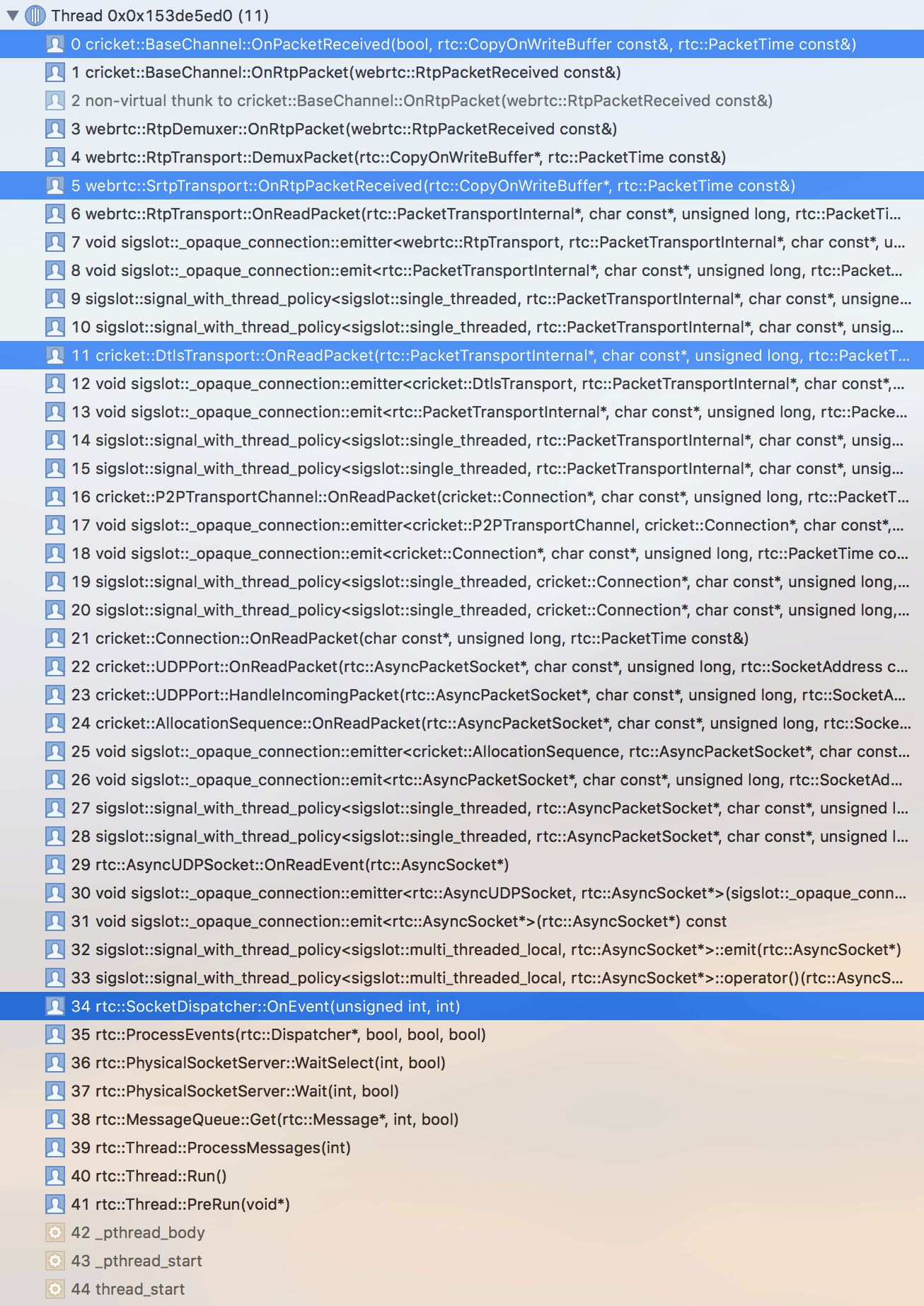

从 socket 收到 RTP 包、解封装:

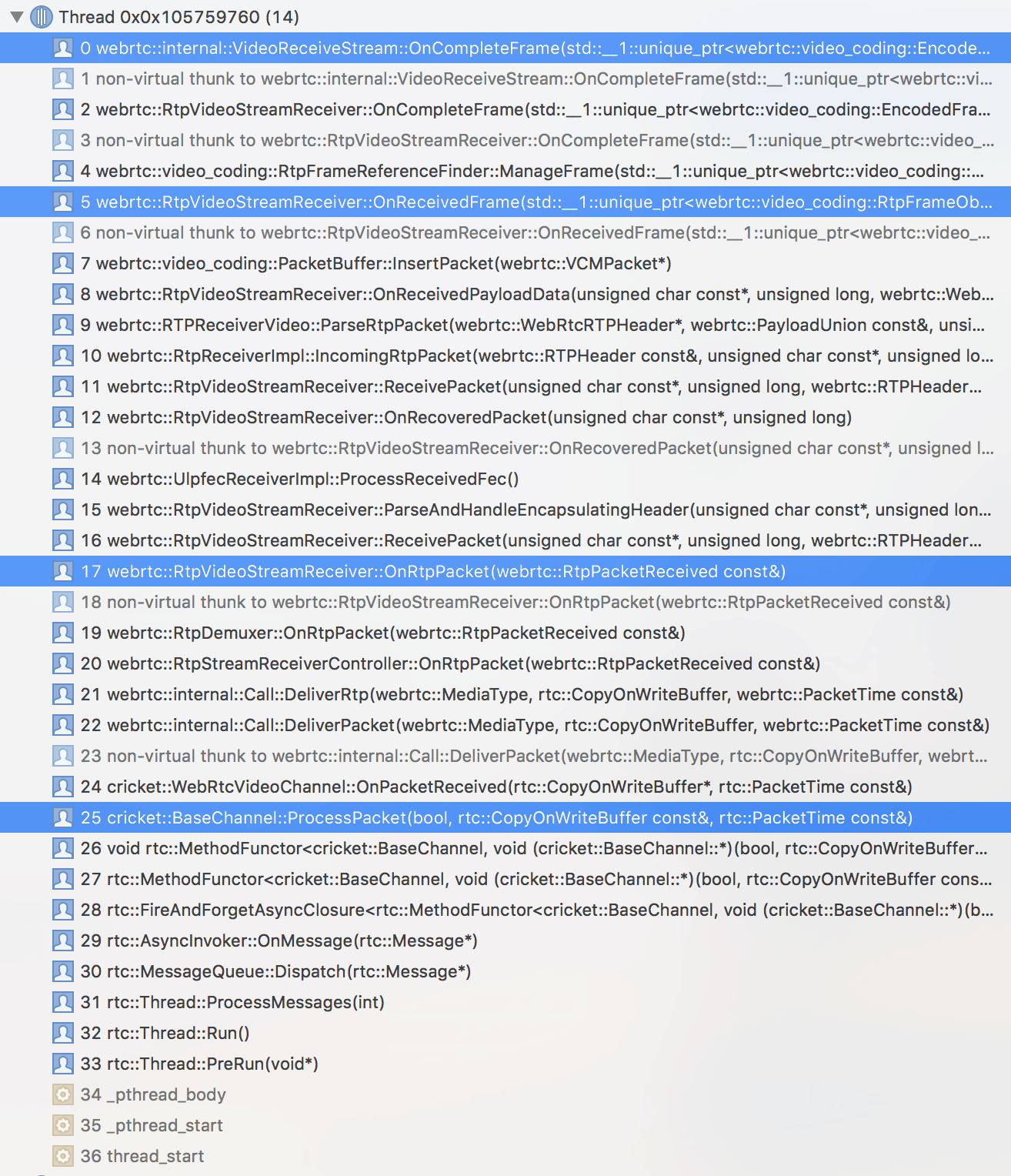

把解封装后的数据放到待解码队列:

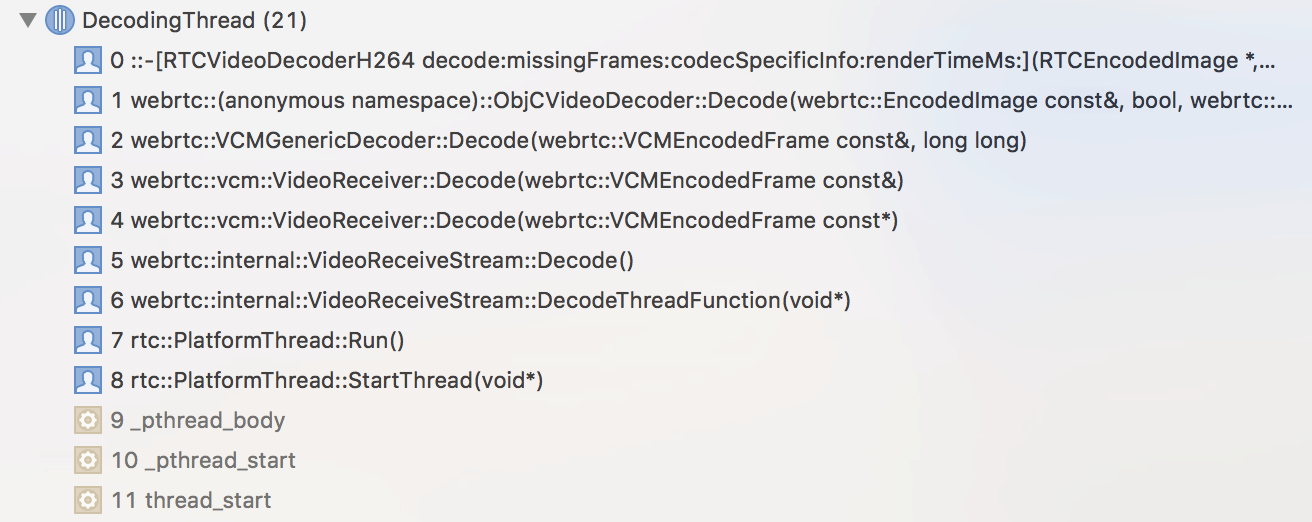

待解码数据送入解码器:
