11 - grpc 协议解包过程全剖析

http2 协议帧格式

我们知道网络传输都是以二进制的形式,所以所有的协议底层的传输也是二进制。那么问题来了,client 往 server 发一个数据包,server 如何知道数据包是完成还是还在发送呢?又或者,假如一个数据包过大,client 需要拆成几个包发送,或者数据包过小,client 需要合成一个包发送,server 如何识别呢?为了解决这些问题,client 和 server 都会约定好一些双方都能理解的“规则“,这就是协议。

我们知道 grpc 传输层是基于 http2 协议规范,所以我们先要了解 http2 协议帧的格式。http 2 协议帧格式如下:

Frame Format
All frames begin with a fixed 9-octet header followed by a variable-length payload.

 +-----------------------------------------------+
 |                 Length (24)                   |
 +---------------+---------------+---------------+
 |   Type (8)    |   Flags (8)   |
 +-+-------------+---------------+-------------------------------+
 |R|                 Stream Identifier (31)                      |
 +=+=============================================================+
 |                   Frame Payload (0...)                      ...
 +---------------------------------------------------------------+

对于一个网络包而言,首先要知道这个包的格式,然后才能按照约定的格式解析出这个包。那么 grpc 的包是什么样的格式呢? 看了源码后,先直接揭晓出来,它其实是这样的

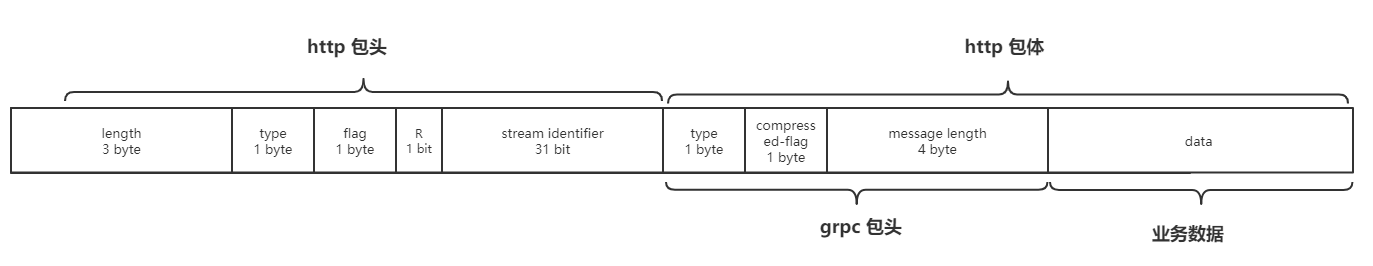

http 帧格式为:length (3 byte) + type(1 byte) + flag (1 byte) + R (1 bit) + stream identifier (31 bit) + paypoad,payload 是消息具体内容

前 9 个字节是 http 包头,length 表示消息长度,type 表示 http 帧的类型,http 一共规定了 10 种帧类型:

  • HEADERS帧 头信息,对应于HTTP HEADER
  • DATA帧 对应于HTTP Response Body
  • PRIORITY帧 用于调整流的优先级
  • RST_STREAM帧 流终止帧,用于中断资源的传输
  • SETTINGS帧 用户客户服务器交流连接配置信息
  • PUSH_PROMISE帧 服务器向客户端主动推送资源
  • GOAWAY帧 通知对方断开连接
  • PING帧 心跳帧,检测往返时间和连接可用性
  • WINDOW_UPDATE帧 调整帧大小
  • CONTINUATION帧 HEADERS太大时的续帧

flag 表示标志位,http 一共三种标志位:

  • END_STREAM 流结束标志,表示当前帧是流的最后一个帧
  • END_HEADERS 头结束表示,表示当前帧是头信息的最后一个帧
  • PADDED 填充标志,在数据Payload里填充无用信息,用于干扰信道监听

R 是 1bit 的保留位,stream identifier 是流 id,http 会为每一个数据流分配一个 id

具体可以参考:http frame

解析 http 帧头

回到 examples 目录的 helloworld 目录, 在 server main 函数中跟踪 s.Serve 方法: s.Serve() ——> s.handleRawConn(rawConn) ——> s.serveStreams(st)

来看一下 serveStreams 这个方法

func (s *Server) serveStreams(st transport.ServerTransport) {
    defer st.Close()
    var wg sync.WaitGroup
    st.HandleStreams(func(stream *transport.Stream) {
        wg.Add(1)
        go func() {
            defer wg.Done()
            s.handleStream(st, stream, s.traceInfo(st, stream))
        }()
    }, func(ctx context.Context, method string) context.Context {
        if !EnableTracing {
            return ctx
        }
        tr := trace.New("grpc.Recv."+methodFamily(method), method)
        return trace.NewContext(ctx, tr)
    })
    wg.Wait()
}

这里调用了 transport 的 HandleStreams 方法, 这个方法就是 http 帧的处理的具体实现。它的底层直接调用的 http2 包的 ReadFrame 方法去读取一个 http 帧数据。

type framer struct {
    writer *bufWriter
    fr     *http2.Framer
}

func (t *http2Server) HandleStreams(handle func(*Stream), traceCtx func(context.Context, string) context.Context) {
    defer close(t.readerDone)
    for {
        frame, err := t.framer.fr.ReadFrame()
        atomic.StoreUint32(&t.activity, 1)

        ...

        switch frame := frame.(type) {
        case *http2.MetaHeadersFrame:
            if t.operateHeaders(frame, handle, traceCtx) {
                t.Close()
                break
            }
        case *http2.DataFrame:
            t.handleData(frame)
        case *http2.RSTStreamFrame:
            t.handleRSTStream(frame)
        case *http2.SettingsFrame:
            t.handleSettings(frame)
        case *http2.PingFrame:
            t.handlePing(frame)
        case *http2.WindowUpdateFrame:
            t.handleWindowUpdate(frame)
        case *http2.GoAwayFrame:
            // TODO: Handle GoAway from the client appropriately.
        default:
            errorf("transport: http2Server.HandleStreams found unhandled frame type %v.", frame)
        }
    }
}

通过 http2 包的 ReadFrame 直接读取出一个帧的数据。

```go
func (fr *Framer) ReadFrame() (Frame, error) {
fr.errDetail = nil
if fr.lastFrame != nil {
fr.lastFrame.invalidate()
}
